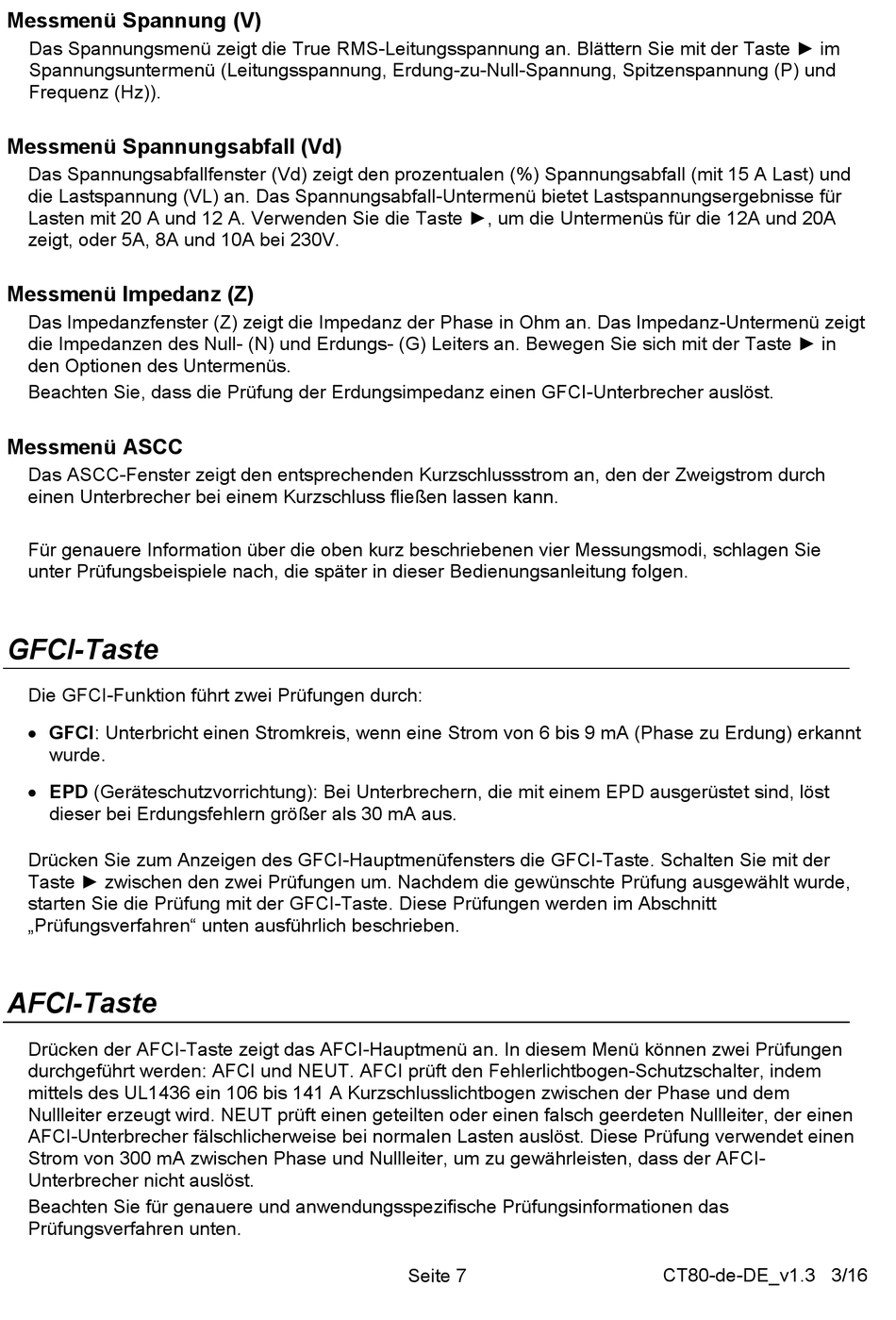

Messmenü Spannung (V)
Das Spannungsmenü zeigt die True RMS-Leitungsspannung an. Blättern Sie mit der Taste ► im
Spannungsuntermenü (Leitungsspannung, Erdung-zu-Null-Spannung, Spitzenspannung (P) und
Frequenz (Hz)).
Messmenü Spannungsabfall (Vd)
Das Spannungsabfallfenster (Vd) zeigt den prozentualen (%) Spannungsabfall (mit 15 A Last) und
die Lastspannung (VL) an. Das Spannungsabfall-Untermenü bietet Lastspannungsergebnisse für
Lasten mit 20 A und 12 A. Verwenden Sie die Taste ►, um die Untermenüs für die 12A und 20A
zeigt, oder 5A, 8A und 10A bei 230V.
Messmenü Impedanz (Z)
Das Impedanzfenster (Z) zeigt die Impedanz der Phase in Ohm an. Das Impedanz-Untermenü zeigt
die Impedanzen des Null- (N) und Erdungs- (G) Leiters an. Bewegen Sie sich mit der Taste ► in
den Optionen des Untermenüs.
Beachten Sie, dass die Prüfung der Erdungsimpedanz einen GFCI-Unterbrecher auslöst.
Messmenü ASCC
Das ASCC-Fenster zeigt den entsprechenden Kurzschlussstrom an, den der Zweigstrom durch
einen Unterbrecher bei einem Kurzschluss fließen lassen kann.
Für genauere Information über die oben kurz beschriebenen vier Messungsmodi, schlagen Sie
unter Prüfungsbeispiele nach, die später in dieser Bedienungsanleitung folgen.
GFCI-Taste
Die GFCI-Funktion führt zwei Prüfungen durch:
GFCI: Unterbricht einen Stromkreis, wenn eine Strom von 6 bis 9 mA (Phase zu Erdung) erkannt
wurde.
EPD (Geräteschutzvorrichtung): Bei Unterbrechern, die mit einem EPD ausgerüstet sind, löst
dieser bei Erdungsfehlern größer als 30 mA aus.
Drücken Sie zum Anzeigen des GFCI-Hauptmenüfensters die GFCI-Taste. Schalten Sie mit der
Taste ► zwischen den zwei Prüfungen um. Nachdem die gewünschte Prüfung ausgewählt wurde,
starten Sie die Prüfung mit der GFCI-Taste. Diese Prüfungen werden im Abschnitt
„Prüfungsverfahren" unten ausführlich beschrieben.
AFCI-Taste
Drücken der AFCI-Taste zeigt das AFCI-Hauptmenü an. In diesem Menü können zwei Prüfungen
durchgeführt werden: AFCI und NEUT. AFCI prüft den Fehlerlichtbogen-Schutzschalter, indem
mittels des UL1436 ein 106 bis 141 A Kurzschlusslichtbogen zwischen der Phase und dem
Nullleiter erzeugt wird. NEUT prüft einen geteilten oder einen falsch geerdeten Nullleiter, der einen
AFCI-Unterbrecher fälschlicherweise bei normalen Lasten auslöst. Diese Prüfung verwendet einen
Strom von 300 mA zwischen Phase und Nullleiter, um zu gewährleisten, dass der AFCI-
Unterbrecher nicht auslöst.
Beachten Sie für genauere und anwendungsspezifische Prüfungsinformationen das
Prüfungsverfahren unten.
Seite 7
CT80-de-DE_v1.3 3/16
