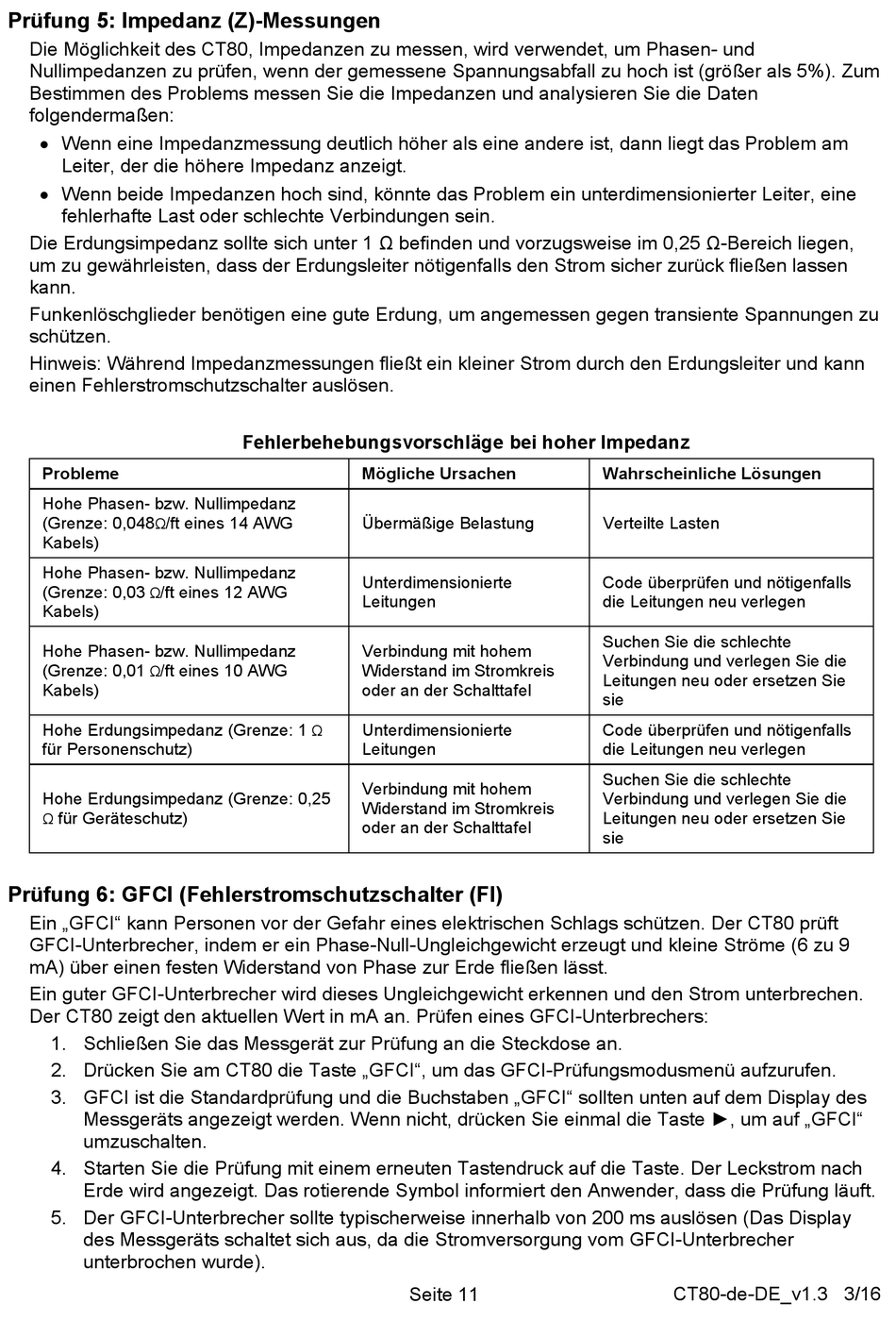

Prüfung 5: Impedanz (Z)-Messungen
Die Möglichkeit des CT80, Impedanzen zu messen, wird verwendet, um Phasen- und
Nullimpedanzen zu prüfen, wenn der gemessene Spannungsabfall zu hoch ist (größer als 5%). Zum
Bestimmen des Problems messen Sie die Impedanzen und analysieren Sie die Daten
folgendermaßen:
Wenn eine Impedanzmessung deutlich höher als eine andere ist, dann liegt das Problem am
Leiter, der die höhere Impedanz anzeigt.
Wenn beide Impedanzen hoch sind, könnte das Problem ein unterdimensionierter Leiter, eine
fehlerhafte Last oder schlechte Verbindungen sein.
Die Erdungsimpedanz sollte sich unter 1 Ω befinden und vorzugsweise im 0,25 Ω-Bereich liegen,
um zu gewährleisten, dass der Erdungsleiter nötigenfalls den Strom sicher zurück fließen lassen
kann.
Funkenlöschglieder benötigen eine gute Erdung, um angemessen gegen transiente Spannungen zu
schützen.
Hinweis: Während Impedanzmessungen fließt ein kleiner Strom durch den Erdungsleiter und kann
einen Fehlerstromschutzschalter auslösen.
Probleme
Hohe Phasen- bzw. Nullimpedanz
(Grenze: 0,048
/ft eines 14 AWG
Ω
Kabels)
Hohe Phasen- bzw. Nullimpedanz
(Grenze: 0,03
/ft eines 12 AWG
Ω
Kabels)
Hohe Phasen- bzw. Nullimpedanz
(Grenze: 0,01
/ft eines 10 AWG
Ω
Kabels)
Hohe Erdungsimpedanz (Grenze: 1
für Personenschutz)
Hohe Erdungsimpedanz (Grenze: 0,25
für Geräteschutz)
Ω
Prüfung 6: GFCI (Fehlerstromschutzschalter (FI)
Ein „GFCI" kann Personen vor der Gefahr eines elektrischen Schlags schützen. Der CT80 prüft
GFCI-Unterbrecher, indem er ein Phase-Null-Ungleichgewicht erzeugt und kleine Ströme (6 zu 9
mA) über einen festen Widerstand von Phase zur Erde fließen lässt.
Ein guter GFCI-Unterbrecher wird dieses Ungleichgewicht erkennen und den Strom unterbrechen.
Der CT80 zeigt den aktuellen Wert in mA an. Prüfen eines GFCI-Unterbrechers:
1. Schließen Sie das Messgerät zur Prüfung an die Steckdose an.
2. Drücken Sie am CT80 die Taste „GFCI", um das GFCI-Prüfungsmodusmenü aufzurufen.
3. GFCI ist die Standardprüfung und die Buchstaben „GFCI" sollten unten auf dem Display des
Messgeräts angezeigt werden. Wenn nicht, drücken Sie einmal die Taste ►, um auf „GFCI"
umzuschalten.
4. Starten Sie die Prüfung mit einem erneuten Tastendruck auf die Taste. Der Leckstrom nach
Erde wird angezeigt. Das rotierende Symbol informiert den Anwender, dass die Prüfung läuft.
5. Der GFCI-Unterbrecher sollte typischerweise innerhalb von 200 ms auslösen (Das Display
des Messgeräts schaltet sich aus, da die Stromversorgung vom GFCI-Unterbrecher
unterbrochen wurde).
Fehlerbehebungsvorschläge bei hoher Impedanz
Mögliche Ursachen
Übermäßige Belastung
Unterdimensionierte
Leitungen
Verbindung mit hohem
Widerstand im Stromkreis
oder an der Schalttafel
Unterdimensionierte
Ω
Leitungen
Verbindung mit hohem
Widerstand im Stromkreis
oder an der Schalttafel
Seite 11
Wahrscheinliche Lösungen
Verteilte Lasten
Code überprüfen und nötigenfalls
die Leitungen neu verlegen
Suchen Sie die schlechte
Verbindung und verlegen Sie die
Leitungen neu oder ersetzen Sie
sie
Code überprüfen und nötigenfalls
die Leitungen neu verlegen
Suchen Sie die schlechte
Verbindung und verlegen Sie die
Leitungen neu oder ersetzen Sie
sie
CT80-de-DE_v1.3 3/16
