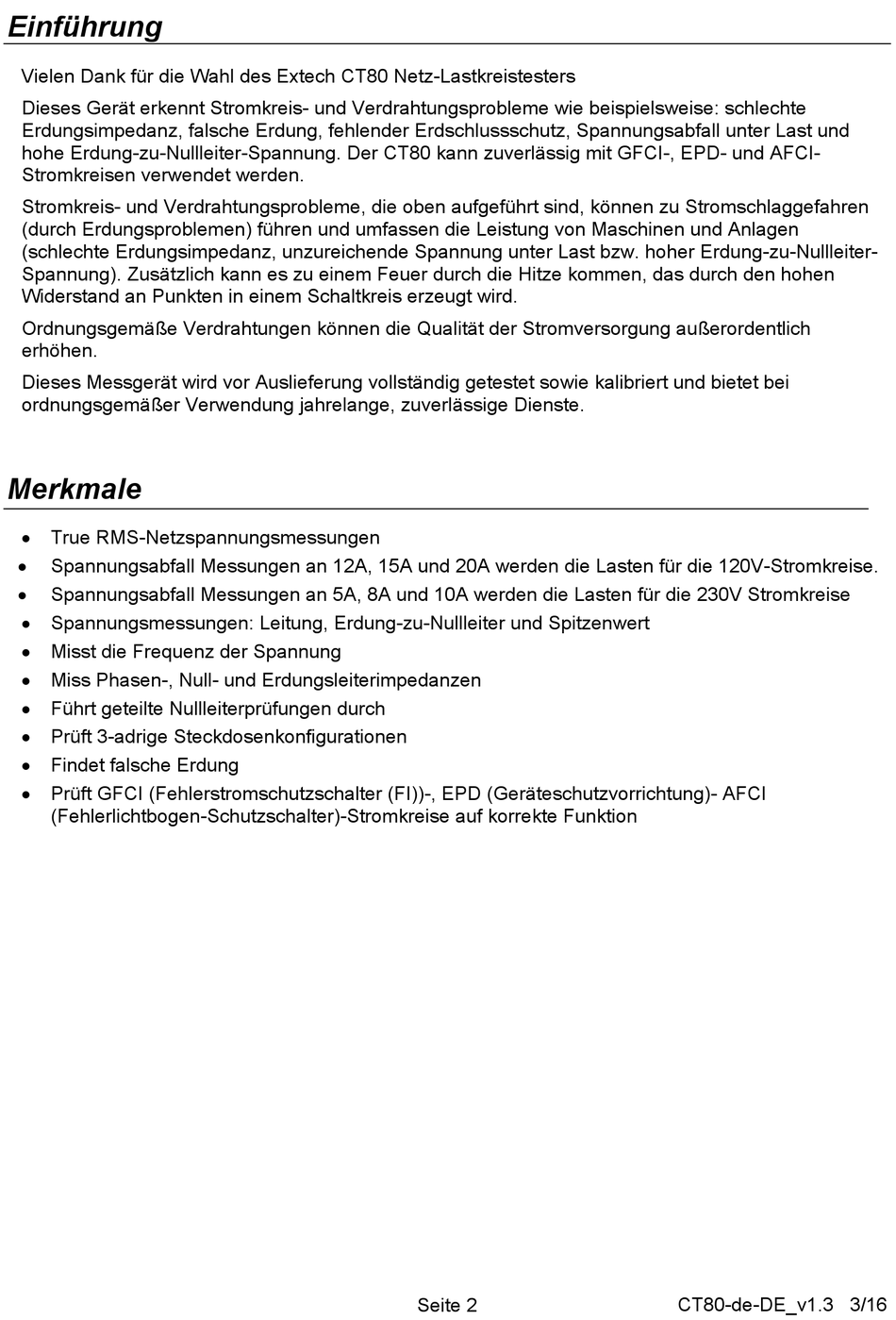

Einführung
Vielen Dank für die Wahl des Extech CT80 Netz-Lastkreistesters
Dieses Gerät erkennt Stromkreis- und Verdrahtungsprobleme wie beispielsweise: schlechte
Erdungsimpedanz, falsche Erdung, fehlender Erdschlussschutz, Spannungsabfall unter Last und
hohe Erdung-zu-Nullleiter-Spannung. Der CT80 kann zuverlässig mit GFCI-, EPD- und AFCI-
Stromkreisen verwendet werden.
Stromkreis- und Verdrahtungsprobleme, die oben aufgeführt sind, können zu Stromschlaggefahren
(durch Erdungsproblemen) führen und umfassen die Leistung von Maschinen und Anlagen
(schlechte Erdungsimpedanz, unzureichende Spannung unter Last bzw. hoher Erdung-zu-Nullleiter-
Spannung). Zusätzlich kann es zu einem Feuer durch die Hitze kommen, das durch den hohen
Widerstand an Punkten in einem Schaltkreis erzeugt wird.
Ordnungsgemäße Verdrahtungen können die Qualität der Stromversorgung außerordentlich
erhöhen.
Dieses Messgerät wird vor Auslieferung vollständig getestet sowie kalibriert und bietet bei
ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste.
Merkmale
True RMS-Netzspannungsmessungen
Spannungsabfall Messungen an 12A, 15A und 20A werden die Lasten für die 120V-Stromkreise.
Spannungsabfall Messungen an 5A, 8A und 10A werden die Lasten für die 230V Stromkreise
Spannungsmessungen: Leitung, Erdung-zu-Nullleiter und Spitzenwert
Misst die Frequenz der Spannung
Miss Phasen-, Null- und Erdungsleiterimpedanzen
Führt geteilte Nullleiterprüfungen durch
Prüft 3-adrige Steckdosenkonfigurationen
Findet falsche Erdung
Prüft GFCI (Fehlerstromschutzschalter (FI))-, EPD (Geräteschutzvorrichtung)- AFCI
(Fehlerlichtbogen-Schutzschalter)-Stromkreise auf korrekte Funktion
Seite 2
CT80-de-DE_v1.3 3/16
