Erklärung der Ergebniscodes der Messung und Legende
Auf dem Display des CT80 werden die Kreise G, N, und H (stellen jeweils Erdung, Null und Phase
dar) angezeigt. Sie können entweder leuchten, nicht leuchten oder blinken, siehe Legende und
Prüfungsergebniscodes unten. Die zwei LED-Statusanzeigen (sie befinden sich oberhalb der
Pfeiltaste „Abwärts") können leuchten oder nicht leuchten, wie in der Legende und den
Ergebniscodes dargestellt.

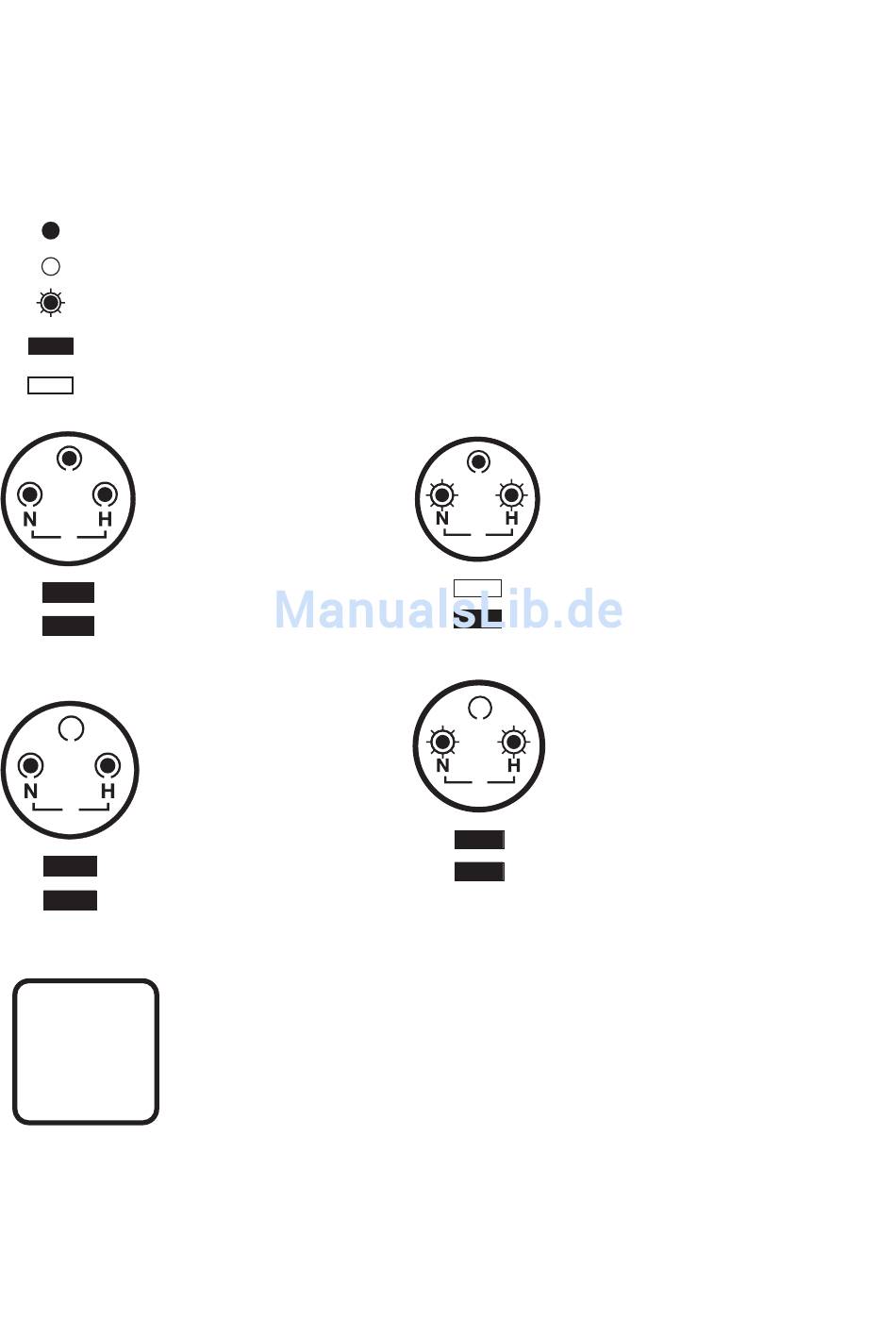

Legend:
ON
OFF
FLASHING
ON (LED)
OFF (LED)
Korrigieren Sie
(blau ausstellung)
Nein Boden
(rot ausstellung)
Öffnen Sie Hot,
Lücke
Öffnen Sie Neutral,
Ausstellung
oder
H - G Umgekehrt
Hinweis: Zum Unterbrechen von PHASE, NULL und bei PHASE-NULL-Polaritätsumkehrung muss
das Messgerät vollständig ausgeschaltet werden und daher steht keine Anzeige und kein LED-Status
zur Verfügung.
H-N Polarität
Umgekehrt
(rot ausstellung)
H-N Polarität
Umgekehrt und
Nein Boden
(
rot ausstellung
Seite 6
)
CT80-de-DE_v1.3 3/16
