TEILELISTE—Modell-Nr. PFEVEX17010
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Hinterer Stabilisator
4
2
Hintere Endkappe
5
1
Sattelpfosten
6
1
Sitz-Klammer
7
2
Hantlestange-Endkappe
8
2
Schaumstoffgriff
9
1
Sitz-Einstellungs-Knopf
10
5
M8 Nylon-Verschlussmutter
11
1
M6 x 38mm Schraube
12
1
Sattel
13
1
Pfosten
14
1
Pfosten-Buchse
15
1
Handgriff-Pulssensor/Haltestange
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Seitenschutz-Abdeckung
20
1
Sattelpfosten-Buchse
21
2
M8 Druckmutter
22
1
Membranenschalter-Klemme
23
2
M4 x 5mm Schraube
24
1
Linkes Pedal
25
1
Linker Pedalriemen
26
1
Rechtes Pedal
27
1
Rechter Pedalriemen
28
2
Verstellknopf
29
2
M6 x 72mm knopfförmige Schraube
30
2
Rad
31
1
Linke vordere Endkappe
32
1
Rechter vordere Endkappe
33
1
M6 x 25.4mm knopfförmige
Schraube
34
1
Verstellmotor
35
1
Niederer Drahthalter
36
1
Obere Drahthalter
37
1
Schwungrad
38
1
Magnet
39
1
Schwungrad-Achse
40
2
Schwungrad-Lager
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R0202A
Nr.
Zahl
Beschreibung
41
1
C-förmige Magnet
42
1
Linker Kurbelarm
43
1
Membranenschalter/-Draht
44
2
Kurbellager
45
2
M5 Mutter
46
1
Verstellkabel
47
1
Rückfeder
48
1
Leerlauf-Arm
49
1
Leerlaufrad m. Lagerung
50
3
Schwarze M10 geschlitze
Unterlegscheibe
51
3
M10 x 27mm knopfförmige
Schraube
52
7
M4 x 25mm Schraube
53
1
Leerlauf-Arm-Feder
54
1
Rolle
55
1
M10 x 25mm flache Bolzen
56
2
Flanschschraube
57
1
Rechter Kurbelarm
58
2
M4 x 7mm Schraube
59
1
M8 x 47mm knopfförmige Schraube
60
2
M6 Mutter
61
2
M8 Nylon-Kontermutter
62
1
Schwungrad-Unterlegscheibe
63
5
Schwarze M10 Nylon-
Verschlussmutter
64
2
Leerlauf-Unterlegscheibe
65
4
M10 x 112mm Einsteckbolzen
66
11
M4 x 16mm Schraube
67
2
Verstellfuß
68
1
Freilauf-Abstandsstück
69
1
M8 Flanschmutter
70
4
M8 geschlitze Unterlegscheibe
71
2
M4 x 12 mm runde
Knopfschraube
72
1
Gurt
73
4
Motor-Unterlegscheibe
74
1
Kurbel-Achse-Ring
#
1
Bedienungsanleitung
#
1
Inbussschlüssel
14
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen PRO-
FORM 920 S EKG Heimfahrrads. Fahrradfahren ist
eine der effektivsten Übungen um das Herz-Kreis-
laufsystem zu verbessern, um die Ausdauer zu er-
höhen und um den ganzen Körper zu trainieren. Das
PROFORM 920 S EKG Fahrrad bietet eine beein-
druckende Vielfalt von Merkmalen an, damit Sie dies-
es gesunde Training in Ihrem Privatleben und somit
Ihres Heims genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihr Heimfahrrad in Verwendung nehmen.
Wasserflaschenhalter*
Haltestange
VORDERSEITE
Verstell-Knopf
Rad
Pedal/-riemen
LINKE SEITE
*Wasserflasche
nicht beigelegt.
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell- und
die Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEX17010. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Heimfahrrad finden
(sehen Sie Vorderseite dieser Bedienungsanleitung).

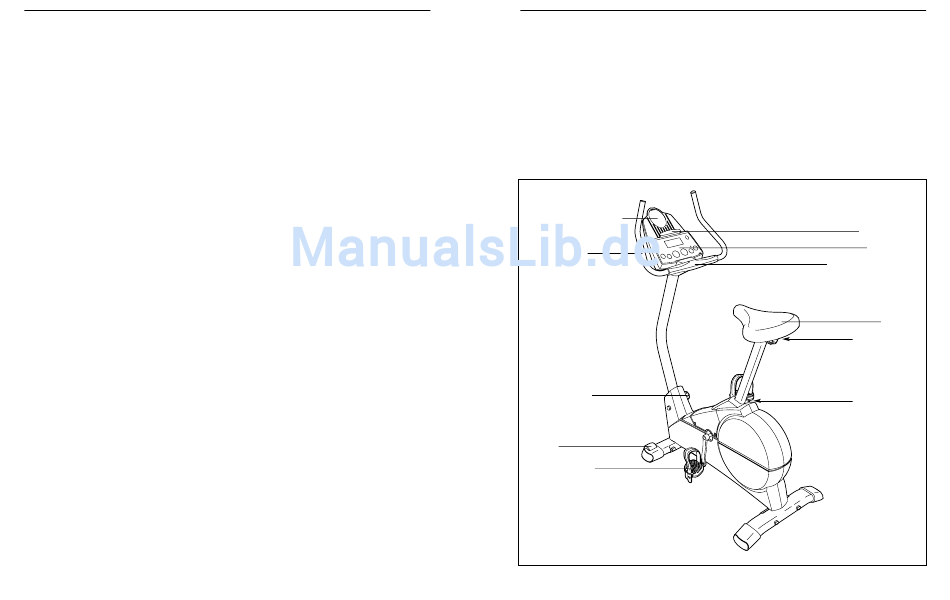

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Buchablage
Computer
Handgriff-Pulssensor
Sattel
Verstell-Knopf
Verstell-Knopf
RÜCKSEITE
