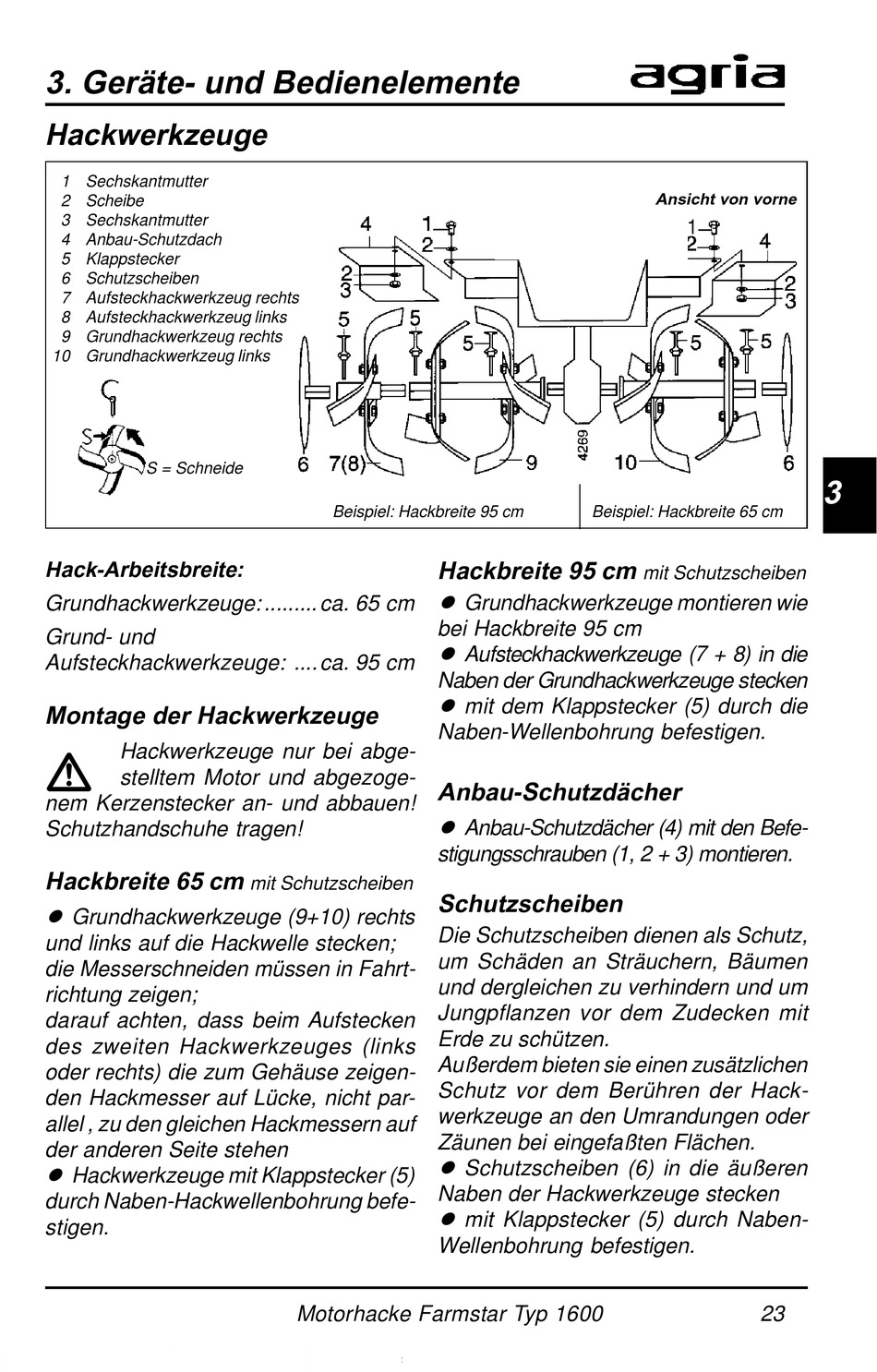

3. Geräte- und Bedienelemente

Hackwerkzeuge

1 Sechskantmutter
2 Scheibe
3 Sechskantmutter
4 Anbau-Schutzdach
5 Klappstecker
6 Schutzscheiben
7 Aufsteckhackwerkzeug rechts
8 Aufsteckhackwerkzeug links
9 Grundhackwerkzeug rechts
10 Grundhackwerkzeug links
S = Schneide
3 3
Hack-Arbeitsbreite:
Grundhackwerkzeuge: ......... ca. 65 cm
Grund- und
Aufsteckhackwerkzeuge: .... ca. 95 cm

Montage der Hackwerkzeuge

W
Hackwerkzeuge nur bei abge-
stelltem Motor und abgezoge-
nem Kerzenstecker an- und abbauen!
Schutzhandschuhe tragen!
Hackbreite 65 cm
l Grundhackwerkzeuge (9+10) rechts
und links auf die Hackwelle stecken;
die Messerschneiden müssen in Fahrt-
richtung zeigen;
darauf achten, dass beim Aufstecken
des zweiten Hackwerkzeuges (links
oder rechts) die zum Gehäuse zeigen-
den Hackmesser auf Lücke, nicht par-
allel , zu den gleichen Hackmessern auf
der anderen Seite stehen
l Hackwerkzeuge mit Klappstecker (5)
durch Naben-Hackwellenbohrung befe-
stigen.
Beispiel: Hackbreite 95 cm
mit Schutzscheiben
Motorhacke Farmstar Typ 1600
Beispiel: Hackbreite 65 cm
Hackbreite 95 cm
l Grundhackwerkzeuge montieren wie
bei Hackbreite 95 cm
l Aufsteckhackwerkzeuge (7 + 8) in die
Naben der Grundhackwerkzeuge stecken
l mit dem Klappstecker (5) durch die
Naben-Wellenbohrung befestigen.
Anbau-Schutzdächer
l Anbau-Schutzdächer (4) mit den Befe-
stigungsschrauben (1, 2 + 3) montieren.
Schutzscheiben
Die Schutzscheiben dienen als Schutz,
um Schäden an Sträuchern, Bäumen
und dergleichen zu verhindern und um
Jungpflanzen vor dem Zudecken mit
Erde zu schützen.
Außerdem bieten sie einen zusätzlichen
Schutz vor dem Berühren der Hack-
werkzeuge an den Umrandungen oder
Zäunen bei eingefaßten Flächen.
l Schutzscheiben (6) in die äußeren
Naben der Hackwerkzeuge stecken
l mit Klappstecker (5) durch Naben-
Wellenbohrung befestigen.
Ansicht von vorne
mit Schutzscheiben
