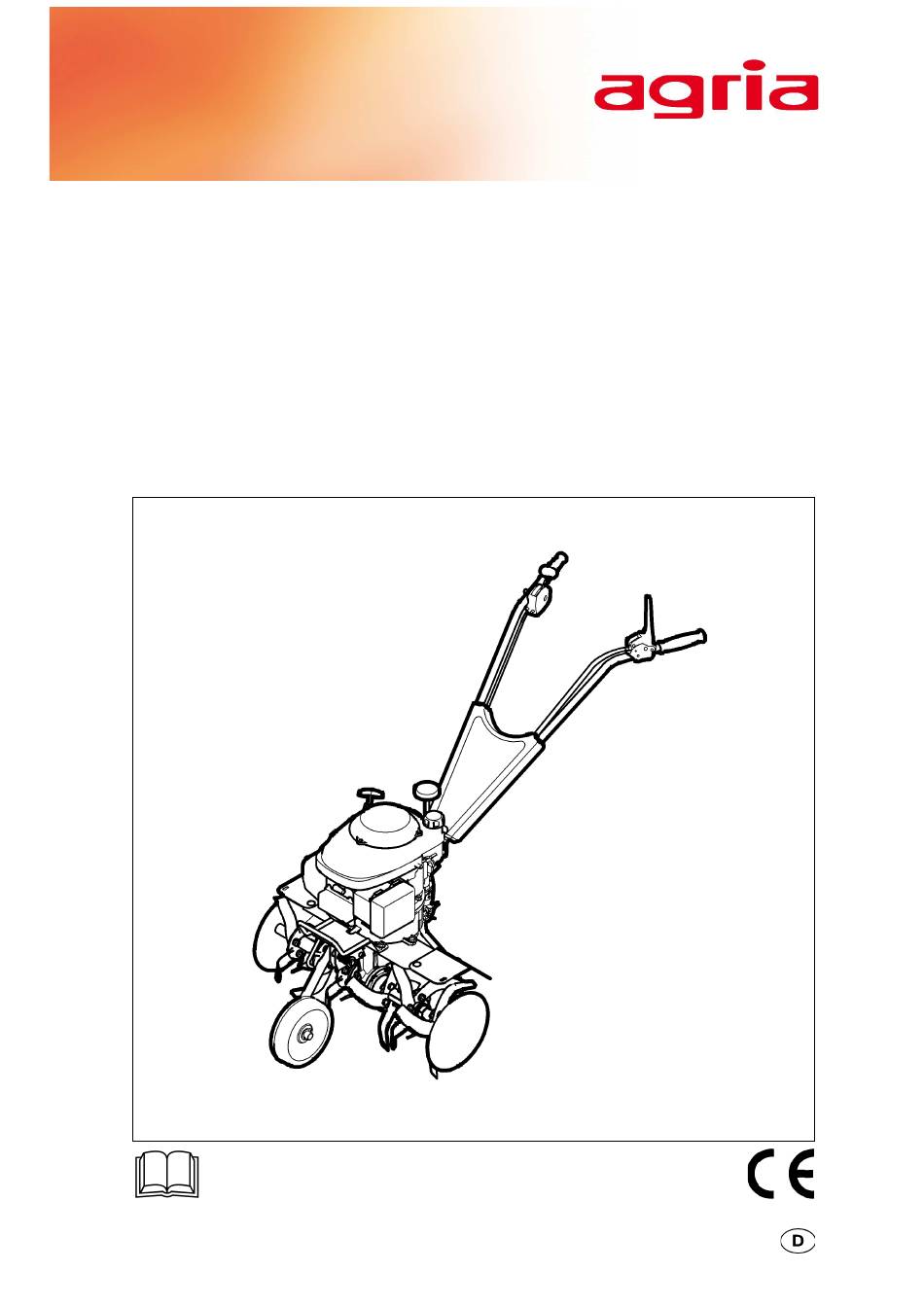

- Seite 1 Original Original Original Original Original Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Motorhacke Motorhacke Motorhacke Motorhacke Motorhacke 1000 1000 1000 1000 1000 1000 533 Honda-Motor 6075_3 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 412 09.11...
-
Seite 2: Symbole, Fabrikschild
(max.) schnell (min.) langsam geöffnet Lieferumfang: Betriebsanleitung Maschine geschlossen Motorhacke Schutzhandschuhe tragen Rohrsteckschlüssel SW 21 Drehstift Sicherheitsschuhe tragen Maulschlüssel SW 13 / 17 - Service = wenden Sechskantstiftschlüssel 8 Sie sich bitte an Ihre agria- Betriebsanleitung Motor Fachwerkstatt agria Motorhacke 1000... -
Seite 3: Bezeichnung Der Teile
Bezeichnung der Teile 15 16 17 agria Motorhacke 1000... - Seite 4 16 Hackwerkzeuge links 17 Schutzscheibe 18 Drehzahlregulierhebel, Motor-Aus-Schalter 19 Kupplungshandhebel / Sicherheitsschaltung 20 Lenker 21 Druckteller für Lenkerseitenverstellung 22 Klemmhebel für Lenkerhöhenverstellung (auf der rechten Seite) 23 Federstecker für Hacksporn 24 Hacksporn 25 Hackschutzdach 27 Fabrikschild (Ident-/Maschinen-Nr.) agria Motorhacke 1000...
-
Seite 5: Inhaltsverzeichnis
Motor ..........15 Drehzahlregulierhebel ....16 Motor-Aus-Schalter ......16 Kupplung / Sicherheitsschaltung ... 16 Ausklappseite beachten! Getriebe .......... 16 Abb. A ......3 Lenkholm ........17 Hackwerkzeuge ......18 Hacksporn ........19 Frontrad .......... 19 Häufeleinrichtung ......20 agria Motorhacke 1000... -
Seite 6: Korrosionsschutzmittel
Wartung und Geräten empfehlen wir Bio-Korrosi- Instandsetzung: onsschutzöl zu verwenden (nicht ver- wenden für lackierte Außenverkleidun- Ihre agria-Fachwerkstatt hat geschul- gen). Kann mit Pinsel oder Sprühgerät te Mechaniker, die eine fachgemäße aufgetragen werden. Wartung und Instandsetzung durchfüh- Bio-Schmiermittel und Bio-Korrosions- ren. -
Seite 7: Auspack- U. Montageanleitung
Bowdenzüge in die Halterun- gen (H) am Lenkholm einführen. Lenker auf Arbeitshöhe stel- len und mit Klemmhebel (4) fest- klemmen. Hackwerkzeuge und Schutz- dächer montieren Hacksporn montieren Frontrad montieren Maßnahmen für Erstinbetrieb- nahme durchführen agria Motorhacke 1000... -
Seite 8: Sicherheitstechnische Hinweise
Vorsicht bei drehenden Werkzeugen - Eigenmächtige Veränderungen an der Sicherheitsabstand! Motorhacke schließen eine Haftung Vorsicht bei nachlaufenden Werkzeu- des Herstellers für daraus resultieren- gen. Vor Arbeiten an diesen abwarten, de Schäden aus. bis sie ganz stillstehen! agria Motorhacke 1000... -
Seite 9: Arbeits- Und Gefahrenbereich
Bei evtl. auftretenden Verstopfungen an den Arbeitswerkzeugen ist der Mo- tor abzustellen und das Arbeits- werkzeug mit einem geeigneten Hilfs- mittel zu säubern! Bei Beschädigung der Motorhacke oder des Anbaugerätes den Motor sofort ab- stellen und Schaden beheben lassen! agria Motorhacke 1000... -
Seite 10: Hackeinrichtung
Stellung brin- tragenden, sicherheitstechnischen Tei- gen und auf Standsicherheit achten. len (z.B. Lenkholm, Anhängevor- Motorhacke und Anbaugeräte gegen richtungen usw.) durchgeführt werden! Wegrollen sichern (Feststellbremse, Zur Vermeidung von Brandgefahr die Unterlegkeile). Motorhacke und die Anbaugeräte sau- ber halten. agria Motorhacke 1000... -
Seite 11: Aufbewahrung
Stelle weg, bevor Sie sie star- satzteilen müssen diese qualitativ ten. gleichwertig sein und den von der Fir- Auf vorgeschriebene Qualität des Kraft- ma agria festgelegten technischen An- stoffes achten. forderungen entsprechen. Kraftstoff nur in genehmigten Behältern lagern. Aufbewahrung... - Seite 12 Genügend Abstand von heißen Flächen halten. Die Abgase des Motors enthalten Atemgifte - Abstand hal- ten. Vorsicht Brandgefahr - auftanken nur bei abgestelltem und abgekühltem Motor - kein offenes Feuer. Vor Reinigungs-, Wartungs- und Reparaturarbeiten Motor abstellen und Kerzenstecker abziehen. agria Motorhacke 1000...
-
Seite 13: Technische Angaben
......... 130 mm Frontstützrad: ..Ø 200 x 50 mm d ........500 mm e ........620 mm Gewicht: ......ca. 44 kg h ......... ca.1000 mm l ........1450 mm Geräuschwerte: Geräuschpegel am Ohr der A ........700 mm... -
Seite 14: Motor
Dauerbetrieb . bis Neigung 20° (37 %) ....Zündzeitpunkt 20° v or OT ..funkfernentstört nach VDE 0879 Ventilspiel (bei kaltem Motor): Einlass ...... 0,15 ± 0,04 mm Auslass ..... 0,20 ± 0,04 mm Starteinrichtung: ..Reversierstarter agria Motorhacke 1000... -
Seite 15: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Die Motorhacke agria Type 1000 ist ge- Kühlung eignet für den üblichen Einsatz im Gar- Die Kühlung erfolgt bei dem Motor tenbau, in der Land- und Forstwirt- durch ein Luftgebläse. Das Kühlluftsieb schaft und Anlagepflege. am Reversierstarter und die Kühlrippen... -
Seite 16: Drehzahlregulierhebel
1. Sperrklinke nach oben ziehen (ausrasten) 2. Kupplungshandhebel nach unten betätigen. Hackwerkzeuge drehen sich sofort. Beim Loslassen des Kupplungshandhebels wird selbsttätig ausgekuppelt und die Hackwerkzeu- ge kommen zum Stillstand (Sicherheitsschaltung) Getriebe Die Motorhacke besitzt ein Schneckengetriebe mit einem Vorwärtsgang. agria Motorhacke 1000... -
Seite 17: Lenkholm
Druckteller (A/21) mit der rechten Hand hinunterdrücken, dabei den Len- ker wie abgebildet leicht anheben und nach links bzw. nach rechts schwen- ken. Druckteller loslassen, Lenker etwas A/21 nach links und rechts bewegen bis er in die Verzahnung einrastet. agria Motorhacke 1000... -
Seite 18: Montage Der Hackwerkzeuge
Lücke, nicht parallel , zu den gleichen Schutzscheiben (5) in die äußeren Na- Hackmessern auf der anderen Seite ben der Hackwerkzeuge stecken stehen. mit Klappstecker (2) durch Naben- Hackwerkzeuge mit Sechskant- Wellenbohrung befestigen. schrauben durch Naben- Hackwellenbohrung verschrauben. agria Motorhacke 1000... -
Seite 19: Hacksporn
Das Frontrad kann beim Hacken an der Motorhacke belassen werden, wenn die- ses nach oben in Hackstellung ge- schwenkt ist. Hackstellung: am Bügel ziehen - Tragarm rastet Tragarm nach oben schwenken und einrasten. Fahrstellung: Frontrad sinngemäß nach unten schwenken und einrasten. agria Motorhacke 1000... -
Seite 20: Häufeleinrichtung
Federstecker (3) sichern. Mit der Sechskantschraube (5) die Neigung des Häufelkörpers (7) einstel- len. Nach dem Verschieben des Häu- felkörpers (7) in die gewünschte Häu- feltiefe die Sechskantschraube (4) be- festigen. agria Motorhacke 1000... -
Seite 21: Inbetriebnahme Und Bedienung
Den Kraftstoffbehälter nicht bis zum Überlaufen füllen, sondern ca. 5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann. Achtung: Motor ist aus Transportgründen nicht mit vollständiger Motorölfüllung! Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen (siehe Seite 27 und Motor-Betriebsanleitung)! agria Motorhacke 1000... -
Seite 22: Starten Des Motors
Vorsicht mit heißen Motorteilen! Der Auspufftopf und andere Motorbauteile werden sehr heiß, wenn der Motor läuft und unmittelbar nach dem Abstellen. Halten Sie genügend Abstand von heißen Flächen und halten Sie Kinder vom laufen- den Motor fern. agria Motorhacke 1000... -
Seite 23: Abstellen Des Motors
Zum Abstellen des Motors den Dreh- zahlregulierhebel nicht in CHOKE- Stellung bringen - Brandgefahr! Der Regulierhebel dient auch als Not-Aus-Schalter. In Gefahrensituationen in Stellung "STOPP" schwenken! Motor abkühlen lassen, bevor Sie die Motorhacke in geschlossenen Räumen abstellen. agria Motorhacke 1000... -
Seite 24: Hacken
Achtung: Die Hackwerkzeuge nicht bei laufendem Motor säubern. Motor abstellen und Kerzenstecker ziehen. Eingeklemmte Gegen- stände nur mit Hilfsmitteln, z. B. mit einem Holz- stock, entfernen. max. 20° Arbeiten in Hanglagen (37%) An Böschungen immer hangseitig wenden! agria Motorhacke 1000... -
Seite 25: Sicherheitshinweise Für Die Handhabung
Berührung kommen oder sich entzünden können. Falls der Tank zu entleeren ist, ist dies im Freien durchzuführen Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räu- men abstellen. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. agria Motorhacke 1000... -
Seite 26: Wartung Und Pflege
Qualität siehe Techn. An- gaben) Dichtring kontrollieren ggf. erneuern Ölstand Verschlussschraube (1) mit Dichtring (2) einschrauben und festziehen. Ölwechsel nur in warmem Zustand durchführen. 1 Getriebeöl-Einfüll-Ablass und Getriebe auf Ölleckstellen kontrollieren. Kontrollschraube Beschädigte oder undichte Dichtungen 2 Dichtring sofort austauschen. agria Motorhacke 1000... -
Seite 27: Sicherheitsschaltung
Funktion der Motor-Aus-Schaltung vor je- der Inbetriebnahme und bei jeder Pflege- und Wartungsarbeit überprüfen. Die Motor-Aus-Schaltung erfolgt mit dem Drehzahlregulierhebel (A/18). Dieser muss richtig eingestellt sein, um den Motor in Stel- lung "Stopp" abstellen zu können. Betriebsanleitung Honda-Motor oder - Service agria Motorhacke 1000... -
Seite 28: Motor
über den Einfüllstutzen in einen Benzinkani- ster zu entleeren) oder Altöl mit Saugpumpe aus der Einfüll- öffnung absaugen. Altöl ordnungsgemäß entsorgen! Frisches Motoröl einfüllen, Öleinfüllmenge und -Qualität sie- he Technische Angaben. Öl möglichst mit einem Trichter oder Ähnlichem einfüllen. agria Motorhacke 1000... - Seite 29 Gras, Schmutz und brennbaren Ablagerungen reinigen. - Brandgefahr! Vor jeder Inbetriebnahme kontrollieren. Drehzahlbetätigung Die Drehzahlbetätigung muss richtig eingestellt sein, um den Motor mit richtiger Drehzahl star- ten, betreiben und abstellen zu können. Betriebsanleitung Honda-Motor - Service oder agria Motorhacke 1000...
-
Seite 30: Allgemein
Dieser schützt die Lager vor dem Eindringen von Pflanzensäften, Was- ser und Schmutz. Motor Den Motor nur mit einem Lappen reinigen. Abspritzen mit einem starken Wasserstrahl vermeiden, denn es könnte Wasser in das Zünd- und Kraftstoffsystem gelangen und zu Störungen führen. agria Motorhacke 1000... -
Seite 31: Einlagerung
Motor konservieren Kraftstoff vollständig ablassen oder Kraftstoffbehälter volltanken und Kraft- stoffstabilisator (agria-Nr. 799 09) dem Kraftstoff beimengen - Gebrauchsan- weisung beachten! Motor ca. 1 Minute laufen lassen. Motorölwechsel durchführen in die Zündkerzenöffnung einen Teelöffel voll (ca. 0,03 Ltr.) Motoröl einfüllen. -
Seite 32: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... -
Seite 33: Lacke, Verschleißteile
- Kupplung nicht korrekt Kupplungshandhebel einstellen zeuge eingestellt rutschen - Fremdkörper eingeklemmt Fremdkörper mit Hilfsmitteln entfernen durch (Überlastkupplung) = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = siehe Betriebsanleitung Motor Lacke, Verschleißteile agria-Bestell-Nummern: 799 09 Kraftstoff-Stabilisator Beutel Lacke: 181 03 Sprühlack birkengrün... -
Seite 34: Kontroll- Und Wartungsübersicht
Alle gleitenden Teile schmieren Kraftstoffschläuche erneuern = vor jeder Inbetriebnahme = nach jeder Reinigung BM = siehe Betriebsanleitung Motor = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar = nach 2 Jahren agria Motorhacke 1000... -
Seite 35: Konformitätserklärung
Konformitätserklärung agria Motorhacke 1000... - Seite 36 GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel. +49/ (0)6298 /39-0 Fax +49/ (0)6298/39-111 e-mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
