Installation

– Anzusteuernde Baugruppe (Pumpe oder Ventil); Anschluss am
MS100 an VS1/PS2/PS3 mit Ausgangssignal an Anschlussklem-
me 75; Anschlussklemme 74 nicht belegt
• Zusätzlich für 3. Speicher/Pool mit Ventil(N):
– 3-Wege-Ventil; Anschluss an PS4
– Temperaturfühler am 3. Speicher unten, Anschluss an TS7
Installation des ergänzenden Zubehörs
▶ Ergänzendes Zubehör entsprechend den gesetzlichen Vorschriften
und der mitgelieferten Anleitungen installieren.
2.7

Reinigung

▶ Bei Bedarf mit einem feuchten Tuch das Gehäuse abreiben. Dabei
keine scharfen oder ätzenden Reinigungsmittel verwenden.
3 Installation
GEFAHR: Stromschlag!
▶ Vor Installation dieses Produktes: Wärmeerzeuger
und alle weiteren BUS-Teilnehmer allpolig von der
Netzspannung trennen.
▶ Vor Inbetriebnahme: Abdeckung anbringen
( Bild 18, Seite 11).

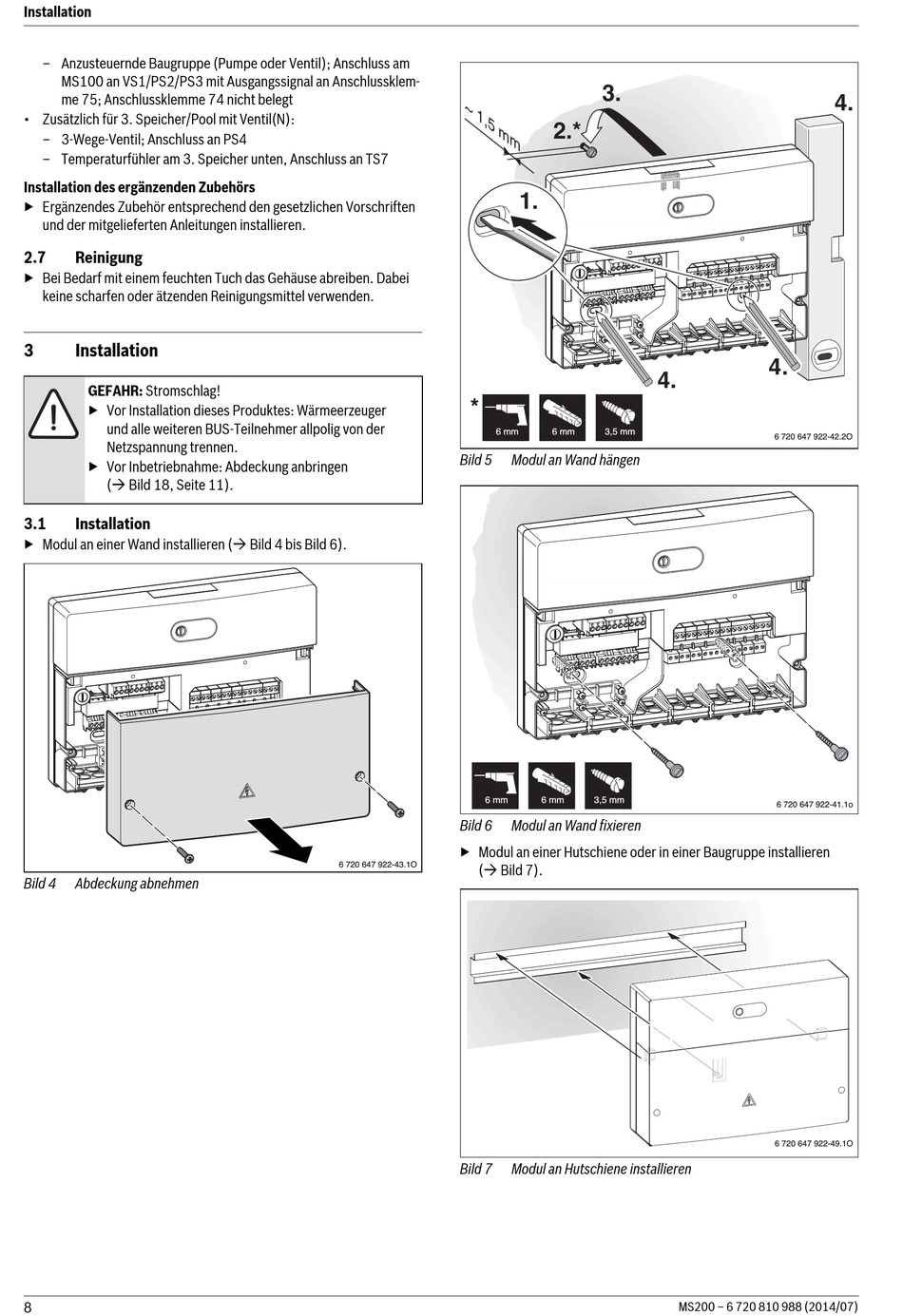

3.1 Installation
▶ Modul an einer Wand installieren ( Bild 4 bis Bild 6).
Bild 4 Abdeckung abnehmen
8
~
1 ,
5
m m
*
6 mm
Bild 5
6 mm
Bild 6
▶ Modul an einer Hutschiene oder in einer Baugruppe installieren
6 720 647 922-43.1O
( Bild 7).
Bild 7
3.
2.*
1.
4.
6 mm 3,5 mm
Modul an Wand hängen
6 mm 3,5 mm
Modul an Wand fixieren
Modul an Hutschiene installieren
MS200 – 6 720 810 988 (2014/07)
4.
4.
6 720 647 922-42.2O
6 720 647 922-41.1o
6 720 647 922-49.1O
