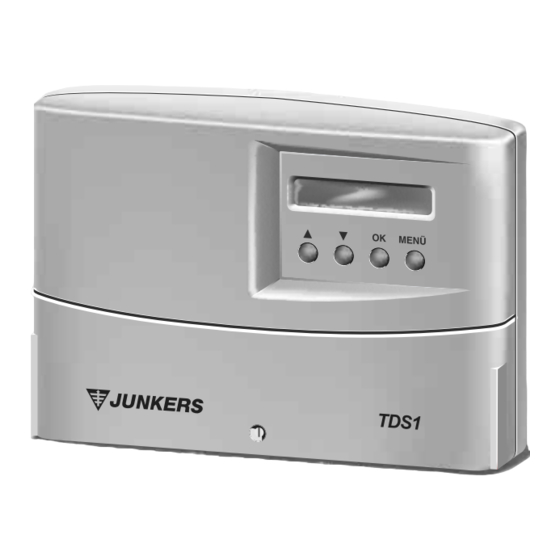

- Seite 1 TDS 1 7 739 300 059 6 720 604 803 (00.09) 4803-00.1O Die einwandfreie Funktion ist nur gewährleistet, wenn diese Anleitung beachtet wird. Wir bitten, diese Schrift dem Kunden auszuhändigen.
-
Seite 2: Inhaltsverzeichnis
TDS 1 Sicherheitshinweise ......3 Anwendung ........3 Lieferumfang ..........3 Zubehör ............. 3 Technische Daten ......3 Funktionen des Reglers ....4 Solarkreis ........... 4 Zusätzliche Funktionen ......5 Montage ..........6 Montage des Reglers ......6 Montage der Temperaturfühler ..... 6 Montage der Wärmemengenzählung... -
Seite 3: Sicherheitshinweise
2,5 A MT Lieferumfang Ausgang R2 4 A MT Schutzart IP 20 / DIN 40050 Der TDS 1 wird zusammen mit 2 Temperatur- fühlern vom Typ PTC ausgeliefert: Solar-Temperaturfühler TF1 (PTC): Ein Kollektortemperaturfühler und ein Tempera- Fühler Ø 6 mm turfühler für den unteren Speicherbereich. -
Seite 4: Funktionen Des Reglers
TDS 1 4.1.3 Speichertemperaturbegrenzung Funktionen des Reglers Die Solarkreispumpe wird abgeschaltet, wenn Solarkreis der Meßwert des Temperaturfühlers Speicher unten T einen eingestellten Wert übersteigt. Dadurch wird eine Überhitzung des Brauchwas- ϑ sers verhindert. Unterschreitet die gemessene Temperatur im Speicher den eingestellten Wert der Speicher- temperaturbegrenzung um 4 K, dann schaltet die Solarkreispumpe wieder ein. -
Seite 5: Zusätzliche Funktionen
Heizgeräts bzw. an dessen Regler aktiviert. Die Nachheizung wird ausgeschaltet, wenn die Hinweis: Es kann nur eine Nachheizung oder Temperatur am Fühler T die eingestellte Aus- eine Zirkulation am TDS 1 angeschlos- schalttemperatur erreicht. sen bzw. zeitgesteuert werden. 4.2.1.2 Zeitliche Begrenzung der Nachheizung Hinweis: Wird ein Regler mit Bustechnik (z. -
Seite 6: Wärmemengenzählung
TDS 1 Die Zirkulation kann auf bestimmte Zeiträume Montage begrenzt werden. Dazu können drei verschiede- ne Schaltzeiten bestimmt werden, in denen die Montage des Reglers Zirkulation eingeschaltet wird. Nicht in Bereichen montieren, in denen sich leicht entzündliche Flüssigkeiten und 4.2.3 Wärmemengenzählung Gase befinden. -
Seite 7: Montage Der Wärmemengenzählung Wmz (Zubehör)
TDS 1 Montage der Wärmemengenzählung Hinweis: Um korrekte Meßergebnisse zu erhal- WMZ (Zubehör) ten, muß entweder die Tauchhülsen- Den Volumenstrommesser in den Solarkreisrück- spitze frontal angeströmt werden (Bild 7, Variante A) oder die Tauch- lauf unterhalb der Solarstation einbauen (Bild 4). -
Seite 8: Elektrischer Anschluß
TDS 1 Elektrischer Anschluß Folgende Leitungsquerschnitte sind bei Lei- tungsverlängerung von niederspannungsführen- den Leitungen zu verwenden: Länge bis 50 m 0,75 mm Länge bis 100 m 1,5 mm Die Fühlerleitungen können maximal bis zu einer Länge von 100 m verlängert werden. -
Seite 9: Anschluß Der Solaranlage (Standardbelegung)
TDS 1 Anschluß der Solaranlage (Standardbelegung) TDS 1 N R1 N L 5 IM P 230V-AC 4803-07.2O Bild 9 Solarkreispumpe Temperaturfühler (PTC) Kollektor Temperaturfühler (PTC) Speicher unten... -
Seite 10: Zusatzfunktionen
Zusatzfunktionen 6.2.1 Anschluß an Heizgeräte mit Bosch Heatronic Der gleichzeitige Anschluß von Speichervorrangschaltung für Nachheizung und Zirkulationspumpe ist am TDS 1 nicht möglich. Achtung: Den im Junkers-Speicher werkseitig eingebauten Speicher-NTC entfernen bzw. nicht anschließen! TDS 1 N R1 N L... -
Seite 11: Anschluß Einer Zirkulationspumpe
6.2.2 Anschluß einer Zirkulationspumpe Speichervorrangschaltung für die Nachheizung direkt am Heizgerät über den werkseitigen Spei- cher-NTC herstellen. Der gleichzeitige Anschluß von Speichervorrangschaltung für Nachheizung und Zirkulationspumpe ist am TDS 1 nicht möglich. TDS 1 N R1 N L 5 IM P 230V-AC 4803-09.2O... -
Seite 12: Anschluß Wärmemengenzählung Wmz (Zubehör)
TDS 1 6.2.3 Anschluß Wärmemengenzählung WMZ (Zubehör) TDS 1 N R1 N L 5 IM P 230V-AC 4803-12.1O Bild 12 Solarkreispumpe Temperaturfühler (PTC) Kollektor Temperaturfühler (PTC) Speicher unten Temperaturfühler (PTC) Solarvorlauf (für Wärmemengenzählung) Temperaturfühler (PTC) Solarrücklauf (für Wärmemengenzählung) Volumenstrommeßgerät (für Wärmemengenzählung) -
Seite 13: Bedienung
TDS 1 • Taste OK: Bedienung Kurz drücken: springt in das nächste Unter- Mit den vier Tastern können Sie sich in dem menü Menü des Reglers bewegen, sich Meßwerte an- 2 Sekunden lang drücken: Parameter einstel- zeigen lassen oder Einstellungen verändern. -
Seite 14: Menü Einstellungen
TDS 1 • maximale und minimale Speichertemperatur 7.2.2.1 Menü Parameter unten (seit dem letzten Zurücksetzen dieser Parameter anzeigen Werte) Hinweis: Parameter werden nur dann im Dis- • Gesamtwärmemenge seit der ersten Inbe- play angezeigt, wenn die zugehörige triebnahme (Summe Σ) und Wärmemenge Funktion im Menü... -
Seite 15: Menü Handbetrieb
TDS 1 Menü Funktion verlassen Hinweis: Werkseitig ist die Einschalttemperatur- Drücken Sie die Taste Menu, um in das Menü differenz auf 8 K und die Abschalttem- Einstellungen zurückzugelangen. peraturdifferenz auf 4 K eingestellt. Die- se Werte sind langjährige Erfahrungs- 7.2.2.3 Menü Handbetrieb werte und müssen nur in Ausnahmefäl-... -
Seite 16: Fehlersuche
TDS 1 Fehlersuche Beanstandung Ursache Abhilfe Anzeige am LCD-Display Keine Stromzufuhr, Sicherung Sicherung prüfen, ggf. austau- erloschen, Solarkreis- oder Stromzuleitung defekt. schen pumpe läuft nicht, obwohl Elektrische Anlage durch Elek- Speichertemperatur unter trofachkraft prüfen lassen. Kollektortemperatur liegt. Solarkreispumpe läuft Untermenü „Handbetrieb“... - Seite 17 TDS 1 Beanstandung Ursache Abhilfe Display-Anzeige Unterbrechung der Fühlerlei- Fühlerleitung T3 prüfen „Unterbrechung T3“ tung T3 zur Temperaturerfas- sung Speicher oben Display-Anzeige Kurzschluß der Fühlerleitung Fühlerleitung T4 prüfen „Kurzschluss T4“ T4 zur Temperaturerfassung Wärmemengenzählung-Vor- lauf Display-Anzeige Unterbrechung der Fühlerlei- Fühlerleitung T4 prüfen „Unterbrechung T4“...
- Seite 18 TDS 1 Beanstandung Ursache Abhilfe Wärmemengenzähler erfaßt Temperaturfühler T4 (Vorlauf) Anschluß von Temperaturfühler keine oder falsche Wärme- oder T5 (Rücklauf) oder Volu- T4, T5 und Volumenstrommes- menge trotz Solarkreispum- menstrommesser wurden ser prüfen. penbetrieb. nicht oder falsch angeschlos- sen. Funktion Wärmemengenzäh- Im Menü...
-
Seite 19: Anhang
TDS 1 Anhang Anschlußschema Solaranlage 230V AC 230V AC S...solar ϑ ϑ 6 720 610 242-05.1R Bild 14 Auffangbehälter Speichertemperaturfühler - Heizung (NTC) Solarstation Solarregler Entleerung/Befüllung Warmwasseraustritt Lufttopf/Entlüftung Zirkulationsanschluss Flachkollektor Zirkulationspumpe Kaltwassereintritt Umwälzpumpe (Heizkreis/Speicherla- dung) Nach DIN 4757 Teil 1 muss die Ausblas- Durchflussmengeneinsteller mit An- und Ablaufleitung in einen offenen Behäl-... -
Seite 20: Parametereinstellungen
TDS 1 Parametereinstellungen Parameter/Funktionen Werkseinstellung Einstellbereich Kundeneinstellung Speichertemperatur- 60 °C 20…95 °C begrenzung Einschalttemperatur- 4…17 K differenz Abschalttemperatur- 2…15 K differenz Drehzahlregelung: EIN/AUS Wärmemengenzählung EIN/AUS Wärmemengenzählung 1 [l/Imp] 0…99 [l/Imp] Liter/Impuls Wärmemengenzählung 45 Vol-% Glykol 0…99 Vol-% Mischungsverhältnis Glykol Nachheizung:... -
Seite 21: Menü-Bäume
TDS 1 Menü-Bäume 9.3.1 Grundmenü >MESSWERTE< >EINSTELLUNGEN< Menu Menu >PARAMETER< >FUNKTIONEN< >HANDBETRIEB< OK Menu OK Menu OK Menu Menu Menu Menu Kol: ¡C Speichertemp. Waermemengen Solarkreis- Spu: ¡C Begrenzung: ¡C Zaehler: pumpe: Menu Menu Menu Menu Spo: ¡C Einschalttemp. Nachheizung:... -
Seite 22: Auswahl: Funktion Wärmemengenzählung
TDS 1 9.3.2 Auswahl: Funktion Wärmemengenzählung >MESSWERTE< >EINSTELLUNGEN< Menu Menu >PARAMETER< >FUNKTIONEN< >HANDBETRIEB< OK Menu OK Menu OK Menu Menu Menu Menu Kol: ¡C Speichertemp. Waermemengen Spu: ¡C Begrenzung: ¡C Zaehler: Menu Menu Menu Vorl. ¡C WMZ Liter/Impuls Nachheizung: Funktionen Rueckl. -
Seite 23: Auswahl: Funktion Nachheizung
TDS 1 9.3.3 Auswahl: Funktion Nachheizung >MESSWERTE< >EINSTELLUNGEN< Menu Menu >PARAMETER< >FUNKTIONEN< >HANDBETRIEB< OK Menu OK Menu OK Menu Menu Menu Menu Speichertemp. Waermemengen Begrenzung: ¡C Zaehler: Menu Menu Nachheizung Nachheizung: Meßwerte Funktionen EIN: ¡C Grundmenü, Grundmenü, Menu Menu siehe Bild 15... -
Seite 24: Auswahl: Funktion Zirkulation
TDS 1 9.3.4 Auswahl: Funktion Zirkulation >MESSWERTE< >EINSTELLUNGEN< Menu Menu >PARAMETER< >FUNKTIONEN< >HANDBETRIEB< OK Menu OK Menu OK Menu Menu Menu Menu Speichertemp. Waermemengen Begrenzung: ¡C Zaehler: Menu Menu Uhrzeit: 00:00 Nachheizung: Meßwerte Funktionen (einstellen) Grundmenü, Grundmenü, Menu Menu siehe Bild 15... - Seite 25 TDS 1...
