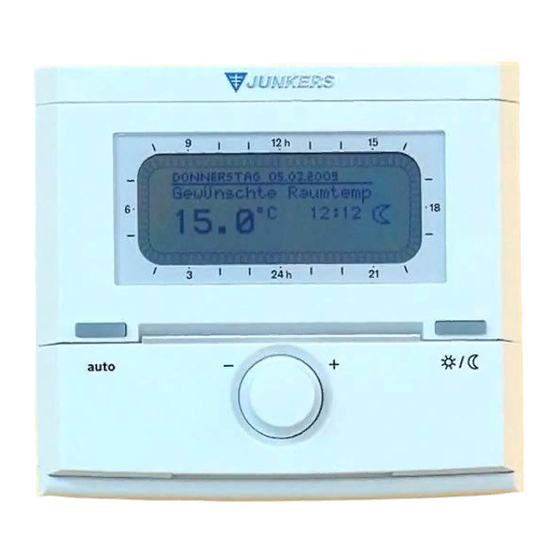

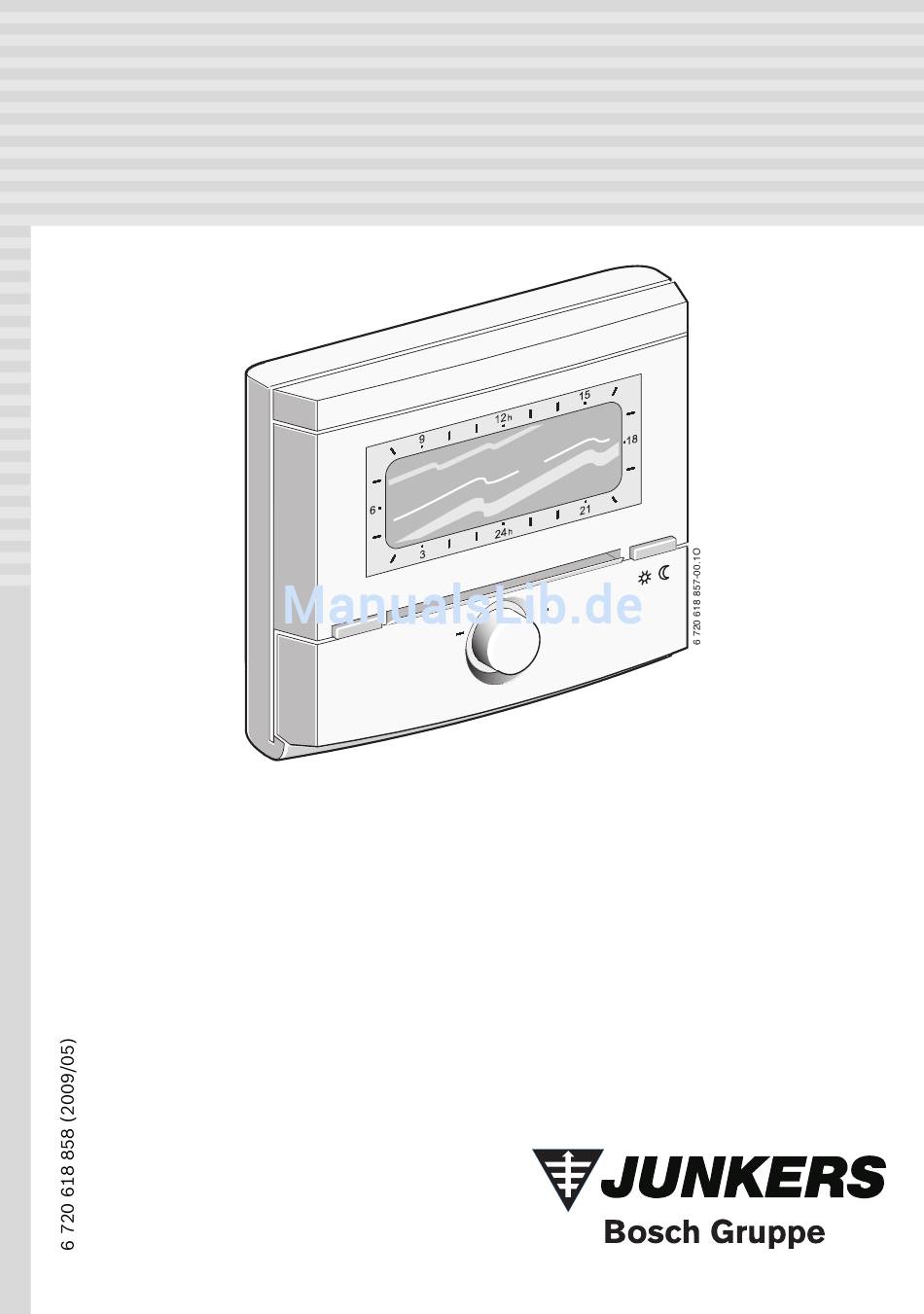

- Seite 1 Bedienungsanleitung für den Benutzer Raumtemperaturregler FR 50 a u t o...
- Seite 2 Wärme macht aus Im Text verwendete Fachbegriffe werden einem Haus ein behagliches Zuhause. Seit Ihnen am Ende dieser Bedienungs- mehr als 100 Jahren entwickelt Junkers anleitung erklärt. deshalb Lösungen für Wärme, Warm- wasser und Raumklima, die so vielfältig sind wie Ihre Wünsche.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Symbolerklärung und Sicherheits- 6 Umweltschutz ....18 hinweise ..... .4 1.1 Symbolerklärung . -
Seite 4: Symbolerklärung Und Sicherheits
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise Wichtige Informationen Warnhinweise im Text werden Wichtige Informationen ohne mit einem grau hinterlegten Gefahren für Menschen oder Warndreieck gekennzeichnet Sachen werden mit dem und umrandet. nebenstehenden Symbol gekennzeichnet. Sie werden durch Linien ober- und unter- Bei Gefahren durch Strom wird halb des Textes begrenzt. -
Seite 5: Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Sicherheitshinweise B Für einwandfreie Funktion diese Anleitung beachten. B Bei Frostgefahr das Heizgerät ein- geschaltet lassen und die Hinweise zum Frostschutz beachten. Schäden durch Bedienfehler Bedienfehler können zu Personenschäden und/oder Sachschäden führen: B Sicherstellen, dass Kinder den Regler nicht unbeaufsichtigt bedienen oder damit spielen. -
Seite 6: Angaben Zum Regler
Angaben zum Regler Angaben zum Regler CE-Konformitätserklärung Gehäuse reinigen Dieses Produkt entspricht in Konstruktion B Bei Bedarf das Reglergehäuse mit und Betriebsverhalten den europäischen einem feuchten Tuch reinigen, keine Richtlinien sowie den ergänzenden natio- scharfen oder ätzenden Reinigungs- nalen Anforderungen. Die Konformität mittel verwenden. - Seite 7 Displayanzeige Pos. Symbol Bezeichnung Erläuterung Temperatur- Aktuelle oder gewünschte Raumtemperatur anzeige Blinkendes Aktuelle Uhrzeit (1 Segment = 15 Minuten, Segment hier 09:30 Uhr bis 09:45 Uhr) Kein Betriebsart Frostschutz (niedrige Raum- Segment temperatur, mindestens 5 °C) Leere Zeitraum der Betriebsart Sparen (mittlere Segmente Raumtemperatur), 1 Segment = 15 Minuten Blinkendes...
-
Seite 8: Bedienung Mit Geschlossener
Bedienung mit geschlossener Klappe Bedienung mit geschlossener Klappe Bedienelemente auto 6 720 618 857-28.2O Bild 2 Bedienelemente bei geschlossener Klappe Auswahlknopf Taste „Automatikbetrieb“ Taste „Dauerbetrieb“ 6 720 618 858 (2009/05) - Seite 9 Bedienung mit geschlossener Klappe Pos. Element Bezeichnung Erläuterung Auswahlknopf • Auswahlknopf drehen: Aktuelle Einstellung der gewünschten Raumtemperatur anzeigen und ändern. • Auswahlknopf drücken: Einstellung bestätigen. auto Taste • Aktiven Dauerbetrieb für Heizen „Automatikbetrieb“ oder Sparen zurücksetzen und das Heizprogramm aktivieren. •...
-
Seite 10: Wenn Ihnen Zu Kalt Oder Zu Warm Ist
Bedienung mit geschlossener Klappe Wenn Ihnen zu kalt oder zu warm ist Der Regler verfügt über zwei individuelle Temperatureinstellungen ändern Temperatureinstellungen für Heizen B Auswahlknopf drehen, um die (5,5 °C bis 30,0 °C, jedoch höher als gewünschte Raumtemperatur (Heizen Sparen) und Sparen (5,0 °C bis 29,5 °C, oder Sparen) einzustellen. -
Seite 11: Wenn Sie Eine Konstante Raumtemperatur Benötigen
Bedienung mit geschlossener Klappe Wenn Sie eine konstante Raumtemperatur benötigen Normalerweise bietet Ihnen das Heizpro- Temperatur für Dauerbetrieb ändern gramm den besten Wärmekomfort. Falls Die geänderte Raumtempera- Sie trotzdem dauerhaft eine konstante tur für Heizen oder Sparen gilt Raumtemperatur vorgeben möchten, nach dem Ende des Dauer- können Sie den so genannten Dauer- betriebs weiterhin für das Heiz-... -
Seite 12: Bedienung Mit Geöffneter Klappe
Bedienung mit geöffneter Klappe Bedienung mit geöffneter Klappe Bedienelemente prog prog 6 720 618 857-27.2O Bild 3 Bedienelemente bei geöffneter Klappe Auswahlknopf Wahlschalter Taste „Schaltzeit für Heizen“ Taste „Schaltzeit für Sparen“ Taste „Uhrzeit und Datum“ Taste „Zurück“ 6 720 618 858 (2009/05) - Seite 13 Bedienung mit geöffneter Klappe Pos. Element Bezeichnung Erläuterung Auswahlknopf • Auswahlknopf drehen: Wert ändern. • Auswahlknopf drücken: Eingestellten Wert bestätigen oder zum nächsten Eingabefeld wechseln. Wahlschalter : Heizen gemäß Heizprogramm oder • Dauerbetrieb. : Betriebsart Frostschutz. Nur heizen, • wenn die Raumtemperatur unter 5 °C sinkt.
-
Seite 14: Heizprogramm Aktivieren Und Anpassen
Bedienung mit geöffneter Klappe Heizprogramm aktivieren und anpassen Grundeinstellung des Heizprogramms: 5.2.2 Heizprogramm individuell anpassen • Ab 06:00 Uhr auf 21 °C heizen. Wenn die Einstellungen, Temperaturen • Ab 22:00 Uhr auf 15 °C heizen. Somit oder Schaltzeiten des Heizprogramms heizen Sie von 22:00 Uhr abends bis nicht Ihren Bedürfnissen entsprechen, 06:00 Uhr am folgenden Tag sparsam. - Seite 15 Bedienung mit geöffneter Klappe B Auswahlknopf drehen, um die B Auswahlknopf drücken, um die Ein- gewünschte Raumtemperatur ein- stellung zu bestätigen. zustellen. Das Eingabefeld für die Raum- temperatur blinkt. B Auswahlknopf drehen, um die gewünschte Raumtemperatur ein- zustellen. 6 720 618 857-18.2O Bild 6 Raumtemperatur für Heizen ändern...
-
Seite 16: Frostschutz Aktivieren
Bedienung mit geöffneter Klappe Frostschutz aktivieren Diese Betriebsart eignet sich zum „Aus- schalten“ der Heizung während der Sommerzeit oder wenn die Raumtempe- ratur auf 5 °C sinken darf, z. B. wenn Sie im Urlaub sind. HINWEIS: Achten Sie auf Ver- träglichkeit der niedrigen Raumtemperatur für Pflanzen und Haustiere. -
Seite 17: Uhrzeit Und Datum Ändern
Bedienung mit geöffneter Klappe Uhrzeit und Datum ändern B Auswahlknopf drücken, um die Ein- Nach einem längeren stellung zu bestätigen. Stromausfall müssen Sie Uhr- Das Eingabefeld für das Jahr blinkt. zeit und Datum neu einstellen. B Auswahlknopf drehen, um das Jahr ein- zustellen. -
Seite 18: Umweltschutz
Umweltschutz Umweltschutz Umweltschutz ist ein Unternehmens- grundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlich- keit und Umweltschutz sind für uns gleich- rangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt ein- gehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 19: Störungen Beheben
Störungen beheben Störungen beheben „Gefühlte“ Störungen beheben Eine „gefühlte“ Störung kann verschie- Wenn Ihnen z. B. zu kalt oder zu warm ist, dene Ursachen haben, die sich in den hilft Ihnen die folgende Tabelle, diese meisten Fällen mit einfachen Schritten „gefühlten“... - Seite 20 Störungen beheben Beanstandung Ursache Abhilfe Zu große Zeitweilige Einwirkung von Zugelassenen Fachbetrieb Raumtemperatur- Fremdwärme auf den Raum, oder Kundendienst anrufen. schwankungen. z. B. durch Sonneneinstrah- lung, Raumbeleuchtung, TV, Kamin, usw. Temperatur- Uhrzeit ist falsch eingestellt. Uhrzeit einstellen. anstieg statt Absenkung. Während Hohe Wärmespeicherung des Schaltzeit für Sparen...
-
Seite 21: Angezeigte Störungen
Störungen beheben Angezeigte Störungen beheben Eine Störung in Ihrer Heizungsanlage wird Störung des Reglers im Display des Reglers angezeigt. Die Wenn der Regler Ursache der Störung ist, Ursache kann eine Störung des Heiz- besteht der angezeigte Störungs-Code gerätes oder eine Störung des Reglers aus zwei Ziffern, z. -
Seite 22: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Sparsam heizen lassen. Dadurch kühlen die Wände zu sehr aus. In der Aufheizphase wird das • Stellen Sie die gewünschten Raum- Raumklima durch die kalten Wände temperaturen für die Betriebsarten gestört, die weiterhin Kälte abstrahlen. Heizen und Sparen auf Ihr persönliches Wenn Sie dann die Raumtemperatur Temperaturempfinden ein und stellen weiter erhöhen, wird mehr Energie ver-... -
Seite 23: Fachbegriffe
Fachbegriffe Fachbegriffe Automatikbetrieb Führungsraum Die Heizung wird entsprechend dem Heiz- Der Führungsraum ist der Raum in der programm erwärmt. Es wird automatisch Wohnung, in dem der Regler installiert ist. zwischen den Betriebsarten Heizen und Die Raumtemperatur in diesem Raum Sparen gewechselt. dient als Führungsgröße für die gesamte Heizungsanlage. - Seite 24 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Junkers Deutschland Ersatzteilberatung (24-Stunden-Service) Junkersstraße 20-24 Telefon(0 18 03) 337 330* Telefon(0 18 03) 337 337* D-73249 Wernau Telefax(0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch. com (Für Informationsmaterial)
