Installation

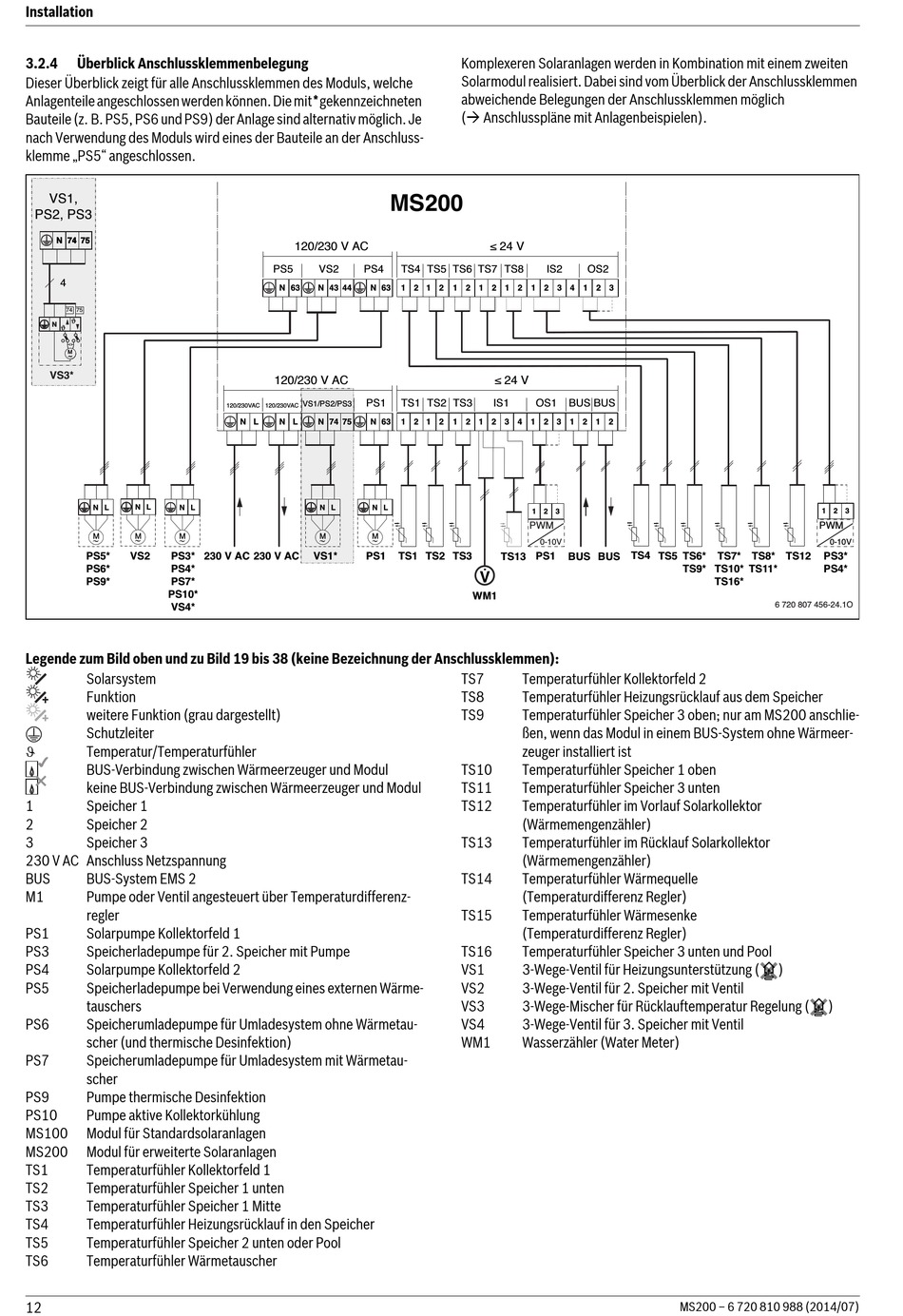

3.2.4 Überblick Anschlussklemmenbelegung
Dieser Überblick zeigt für alle Anschlussklemmen des Moduls, welche
Anlagenteile angeschlossen werden können. Die mit * gekennzeichneten
Bauteile (z. B. PS5, PS6 und PS9) der Anlage sind alternativ möglich. Je
nach Verwendung des Moduls wird eines der Bauteile an der Anschluss-
klemme „PS5" angeschlossen.
VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L N L N L
M M M
PS5* VS2 PS3*
PS6* PS4*
PS9* PS7*
PS10*
VS4*
Legende zum Bild oben und zu Bild 19 bis 38 (keine Bezeichnung der Anschlussklemmen):
Solarsystem
Funktion
weitere Funktion (grau dargestellt)
Schutzleiter

Temperatur/Temperaturfühler
BUS-Verbindung zwischen Wärmeerzeuger und Modul
keine BUS-Verbindung zwischen Wärmeerzeuger und Modul
1 Speicher 1
2 Speicher 2
3 Speicher 3
230 V AC Anschluss Netzspannung
BUS BUS-System EMS 2
M1 Pumpe oder Ventil angesteuert über Temperaturdifferenz-
regler
PS1 Solarpumpe Kollektorfeld 1
PS3 Speicherladepumpe für 2. Speicher mit Pumpe
PS4 Solarpumpe Kollektorfeld 2
PS5 Speicherladepumpe bei Verwendung eines externen Wärme-
tauschers
PS6 Speicherumladepumpe für Umladesystem ohne Wärmetau-
scher (und thermische Desinfektion)
PS7 Speicherumladepumpe für Umladesystem mit Wärmetau-
scher
PS9 Pumpe thermische Desinfektion
PS10 Pumpe aktive Kollektorkühlung
MS100 Modul für Standardsolaranlagen
MS200 Modul für erweiterte Solaranlagen
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den Speicher
TS5 Temperaturfühler Speicher 2 unten oder Pool
TS6 Temperaturfühler Wärmetauscher
12
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
Komplexeren Solaranlagen werden in Kombination mit einem zweiten
Solarmodul realisiert. Dabei sind vom Überblick der Anschlussklemmen
abweichende Belegungen der Anschlussklemmen möglich
( Anschlusspläne mit Anlagenbeispielen).
MS200
≤ 24 V
TS4 TS5 TS6 TS7 TS8 IS2
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
TS1 TS2 TS3 IS1 OS1
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1
V
WM1
TS7 Temperaturfühler Kollektorfeld 2
TS8 Temperaturfühler Heizungsrücklauf aus dem Speicher
TS9 Temperaturfühler Speicher 3 oben; nur am MS200 anschlie-
ßen, wenn das Modul in einem BUS-System ohne Wärmeer-
zeuger installiert ist
TS10 Temperaturfühler Speicher 1 oben
TS11 Temperaturfühler Speicher 3 unten
TS12 Temperaturfühler im Vorlauf Solarkollektor
(Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf Solarkollektor
(Wärmemengenzähler)
TS14 Temperaturfühler Wärmequelle
(Temperaturdifferenz Regler)
TS15 Temperaturfühler Wärmesenke
(Temperaturdifferenz Regler)
TS16 Temperaturfühler Speicher 3 unten und Pool
VS1 3-Wege-Ventil für Heizungsunterstützung (
VS2 3-Wege-Ventil für 2. Speicher mit Ventil
VS3 3-Wege-Mischer für Rücklauftemperatur Regelung (
VS4 3-Wege-Ventil für 3. Speicher mit Ventil
WM1 Wasserzähler (Water Meter)
OS2
2 3
BUS BUS
1 2 1 2
TS4 TS5 TS6*
BUS BUS TS7*
TS9* TS10*
TS16*
MS200 – 6 720 810 988 (2014/07)
1 2 3
PWM
0-10V
TS8* TS12 PS3*
TS11* PS4*
6 720 807 456-24.1O
)
)
