Inbetriebnahme

Inbetriebnahme

Lieferumfang

Im Lieferumfang des Geräts sind folgende Teile enthalten:
1 Stk. Control and Monitoring Interface C.M.I.
1 Stk. SD-Karte 2 GB
1 Stk. 4-poliger Stecker für den CAN-Bus
1 Stk. 3-poliger Stecker für den DL-Bus
1 Stk. Kurzanleitung
1 Stk. 12V-Netzteil (nur bei Typ: 01/CMI-NT)

Montage und Anschluss

Das C.M.I. kann entweder mit 2 Schrauben auf eine ebene Unterlage oder über die beilie-
gende Schnellbefestigung auf eine Hutschiene TS35 nach Norm EN 50022 montiert werden.

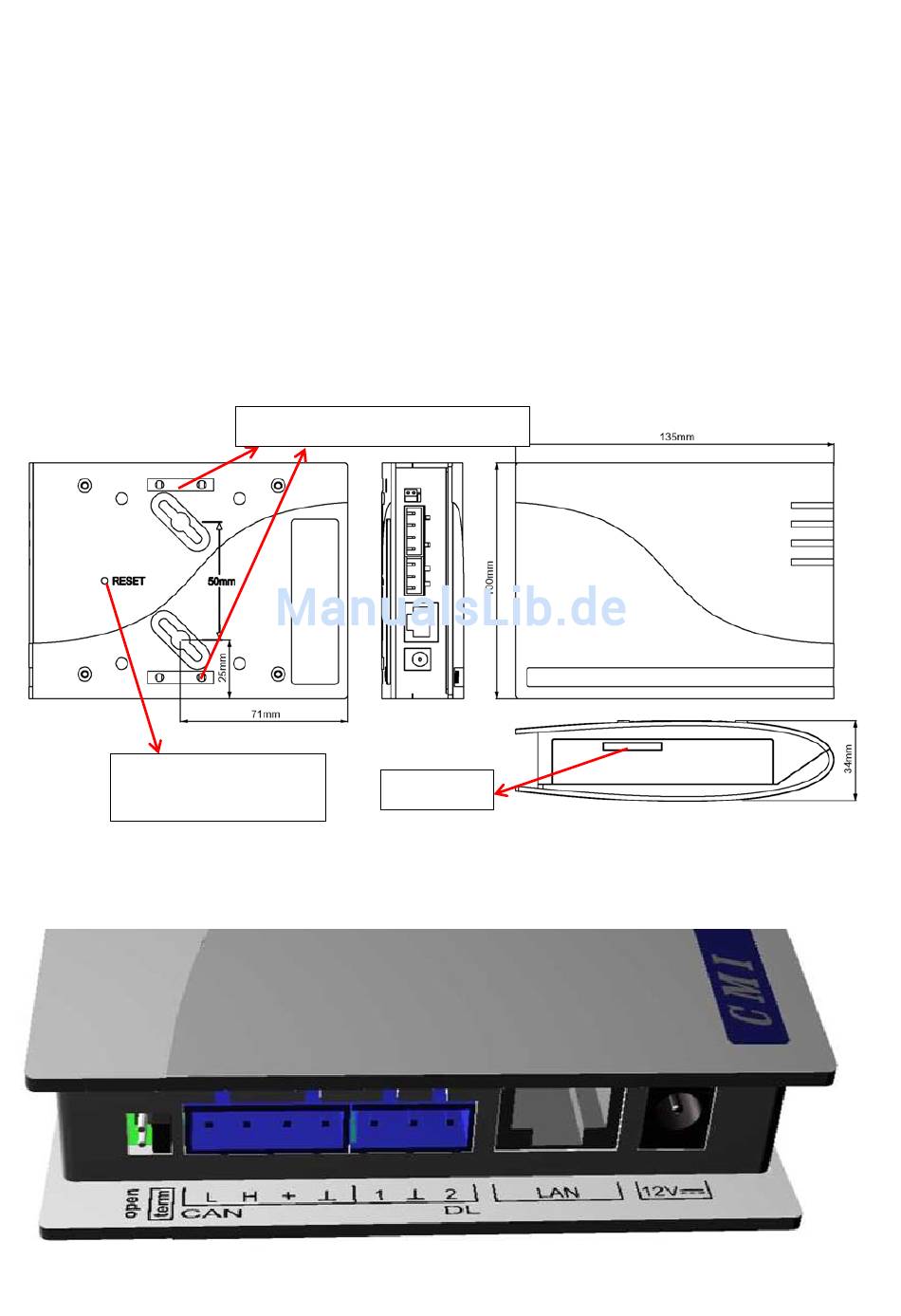

Abmessungen:
Schnellbefestigung auf TS35
Reset-Taste auf der
SD-Karte
Rückseite
Anschlüsse
Die Anschlüsse sind beschriftet und dürfen nicht vertauscht werden.
In der nachfolgenden Abbildung ist links auch die Terminierung (CAN-Bus) erkennbar.
