Hardware / Allgemeines

Das Control and Monitoring Interface (Abkürzung: C.M.I.) ist ein Webserver, der die Verbin-

dung zwischen einem LAN-Netzwerk und dem Regler UVR1611 mit dessen CAN-Bus-

Komponenten herstellt. Mit Hilfe dieses Gerätes ist es möglich, Funktionsdaten in CAN-

Busgeräte zu laden, diese upzudaten und fernzubedienen, Onlineschemen darzustellen und

Daten zu loggen. Der Zugriff kann lokal direkt vom PC / Netzwerk, über Internet und das

C.M.I.-Webportal oder Internet über Port-Weiterleitung am Router erfolgen. Außerdem ist das

Datenlogging von Geräten mit DL-Bus möglich. Es wurde darauf geachtet, die Inbetriebnah-

me auch für Computerlaien möglichst einfach zu gestalten.

Für den Betrieb des C.M.I.'s ist unbedingt die 12V-Versorgung vom CAN-Bus oder von

einem 12V-Netzgerät erforderlich. Über den DL-Bus erfolgt keine Spannungsversorgung.

Zur Sicherung der Spannungsversorgung bei CAN-Busteilnehmern (ohne eigene

Stromversorgung) ist der Einsatz eines 12V-Netzteils unbedingt erforderlich. Der

Datenerhalt ist auch ohne Versorgung garantiert.

Der CAN-Bus bietet neben dem Datentransfer auch die Möglichkeit mittels Browser direkt

vom PC auf die Geräte im CAN-Netzwerk zuzugreifen.

Terminierung

Bei der Verwendung des CAN-Busses zur Verbindung mehrerer Geräte ist der korrekte

Abschluss des Busses wichtig. Das Netzwerk muss Abschlüsse an den Leitungsenden

erhalten. Dazu besitzt das C.M.I. (neben den Anschlüssen) und jedes CAN-Busgerät eine

entsprechende Steckbrücke (term). Der CAN-Bus darf niemals sternförmig von einem Kno-

ten oder Klemme zu mehreren Geräten aufgebaut werden. Der richtige Aufbau besteht aus

einer Busleitung vom ersten Gerät (mit Abschluss) zum zweiten und weiter zum dritten usw..

Der letzte Busanschluss erhält wieder die Abschlussbrücke.

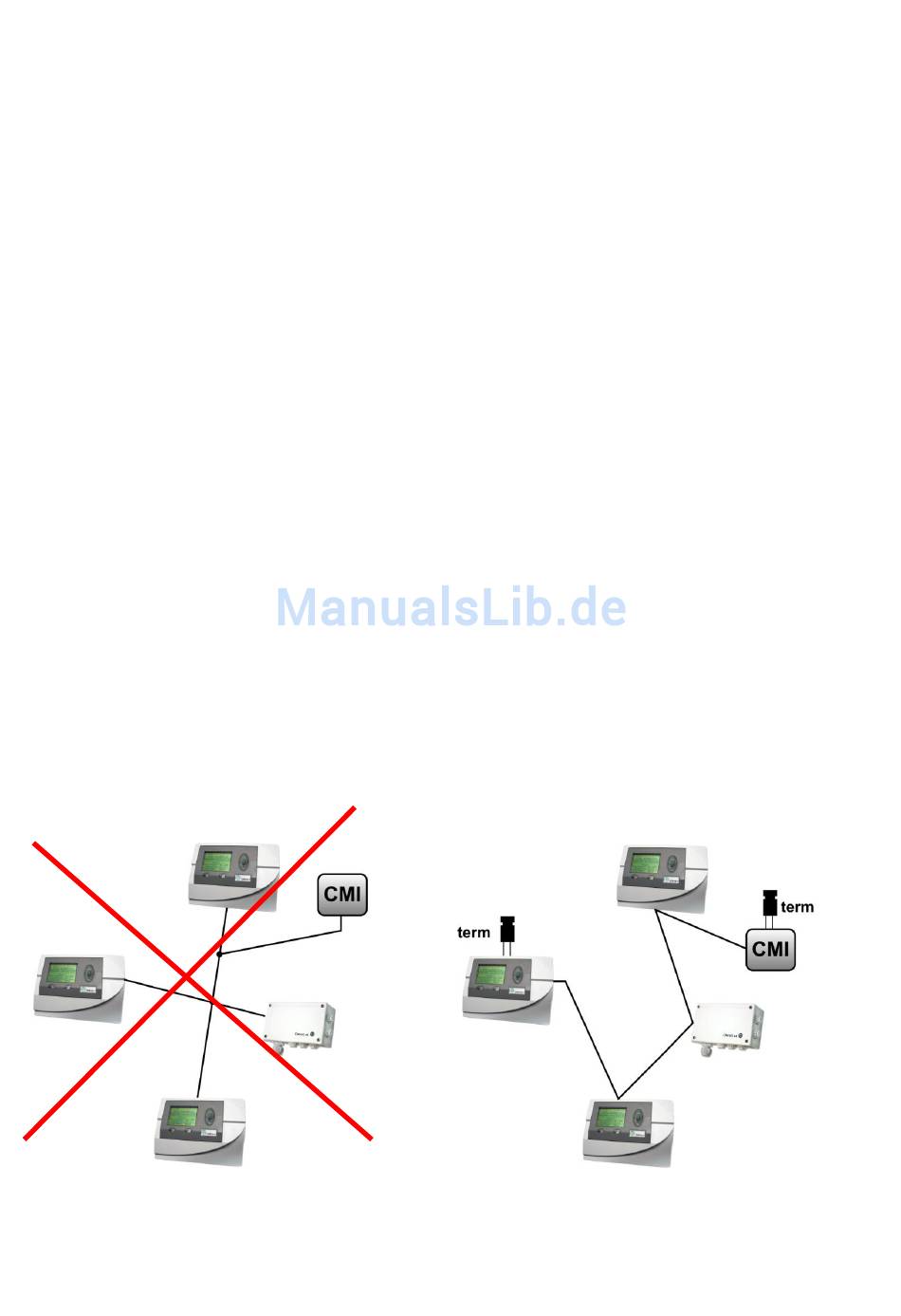

Falsch

Richtig

Zusätzliche Informationen zum korrekten Aufbau eines CAN-Bus Netzwerkes (z.B.:

Kabelwahl, Überspannungsschutz, ...) sind dem Handbuch der Regelung UVR1611 zu

entnehmen.
