Anleitung „Schritt-Für-Schritt - Technische Alternative C.M.I. Bedienunganleitung

Anleitung „Schritt-für-Schritt"
1.
Vorbereitung: Erstellen der Grafiken, die für das Onlineschema vorgesehen sind (*.gif -,
*.jpg-, *.bmp- oder *.png- Format) und Bereitstellung der Funktionsdaten (*.dat – Datei)
für CAN-Busgeräte.
2.
Programm TA-Designer starten
3.
Bei Bedarf: Sprache ändern und Programm neu starten
4.

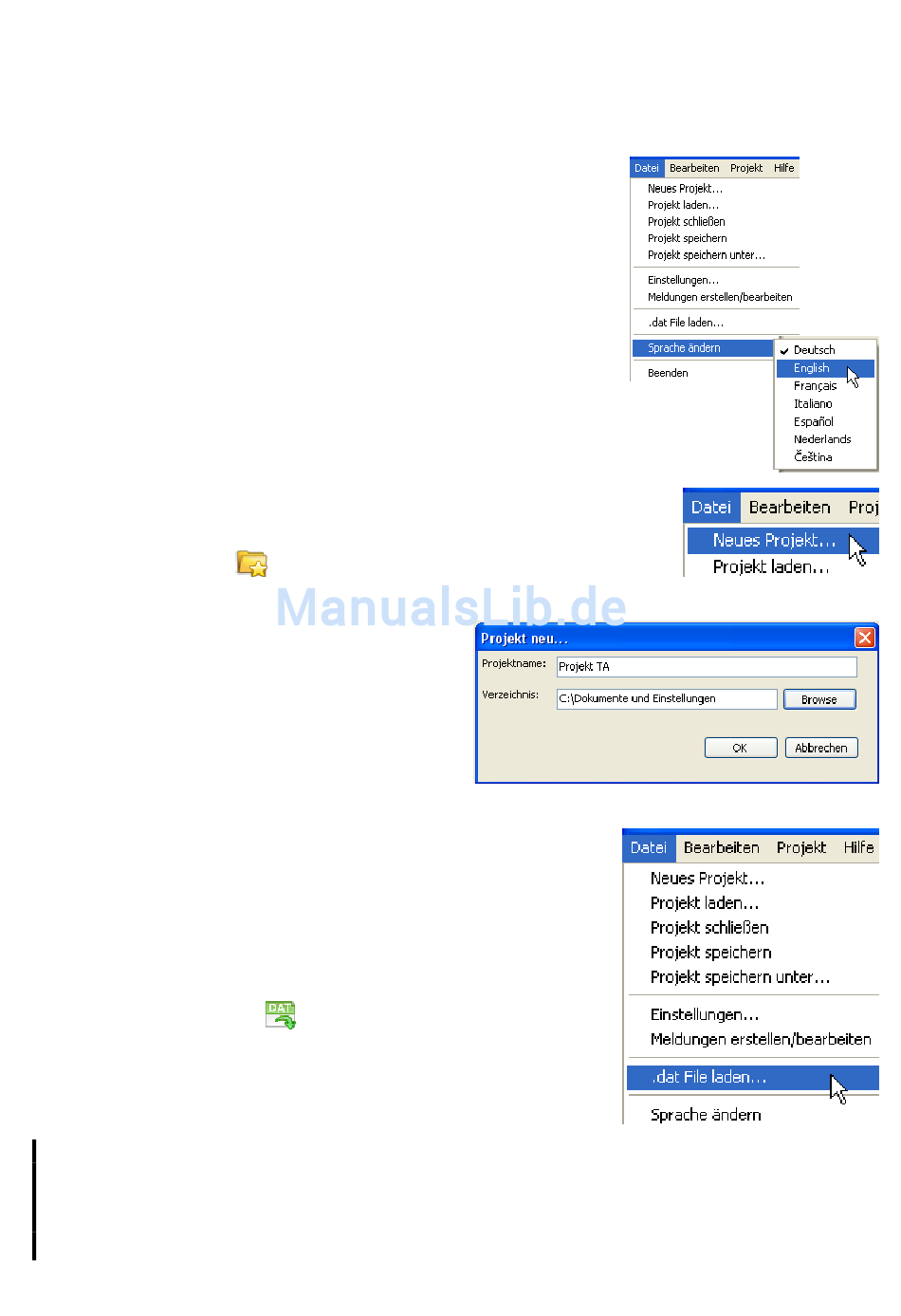

Menü "Datei/Neues Projekt erstellen..." wählen
Alternativ: Symbol
5.
Auswahl des Projektverzeichnisses und
Eingabe des Projektnamens
Beispiel:
6.
Optional für CAN-Busgeräte (empfohlen): Laden der
Funktionsdaten (*.dat – Dateien). Es können *.dat-Dateien
des Reglers UVR1611 (ab Version A3.18), des CAN-I/O
Moduls, des CAN-Buskonverters CAN-BC und des CAN-
Energiezählers CAN-EZ geladen werden.
Eine Kopie der ausgewählten *.dat-Dateien wird vom TA-
Designer in den Projektordner kopiert.
Alternativ: Symbol
Achtung: Werden nachträglich Funktionen im Regler eingefügt oder gelöscht und wird
dadurch die Reihenfolge der Funktionen verändert, muss das Projekt bearbeitet wer-
den: Löschen der ursprünglichen *.dat-Datei, Laden der geänderten *.dat-Datei, Lö-
schen der Werte aus den alten Funktionen, Einfügen der Werte aus den neuen Funkti-
onen.
in der Symbolleiste anklicken.
in der Symbolleiste anklicken.
Online-Schema
