DL-Bus

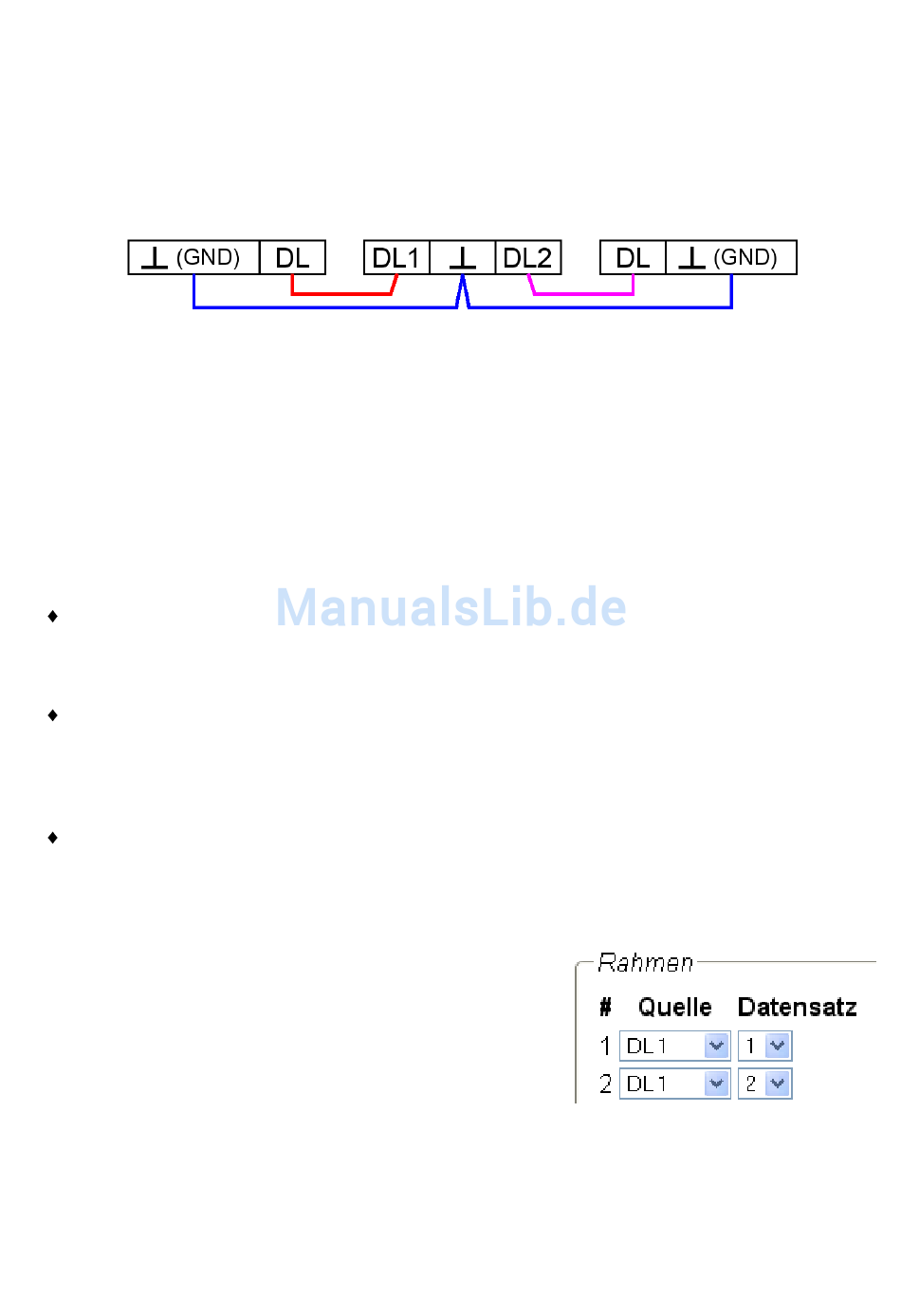

Jeder Regler der Serien ESR (ESR21 ab Vers. 5.0), UVR und HZR besitzt einen Datenaus-
gang DL, der gemeinsam mit der (Sensor-) Masse eine zweipolige Datenleitung (DL-Bus)
bildet. Das C.M.I. besitzt 2 DL- Eingänge zur gleichzeitigen Messwerterfassung von bis zu
zwei Reglern.
Regelung 1
Als Datenleitung kann jedes Kabel mit einem Querschnitt von 0,75 mm² (z.B.: Zwillingslitze)
bis max. 30 m Länge verwendet werden. Für längere Leitungen empfehlen wir die Verwen-
dung eines geschirmten Kabels, wobei der Kabelschirm mit der Sensormasse verbunden
werden muss.
Wenn zwei Regelungen mit dem C.M.I. erfasst werden, müssen als Schutz vor gegenseitigen
Fehlereinstreuungen separate geschirmte Kabel eingesetzt werden. Ebenso darf die Daten-
leitung für den DL-Bus niemals gemeinsam mit dem CAN-Bus in einem Kabel geführt wer-
den.
ACHTUNG:
Bei den Reglern UVR1611K und UVR1611S kann der Ausgang 14 (DL) entweder als
Datenleitung oder als Schaltausgang (mit extra Hilfsrelais) verwendet werden. Zum Daten-
loggen über den DL-Bus muss der Ausgang 14 im Menü "Ausgänge" daher unbedingt als
„Datenleitung" definiert werden.
Bei den Reglern UVR1611 der E-Serie („Platinenversion") ist der Ausgang 14 gleichzei-
tig als Schaltausgang AUS 14 und Datenleitung (DL-Bus) genutzt. Zur Aktivierung muss der
Ausgang als „Schaltausgang" parametriert werden, auch wenn nur die Datenleitung aktiviert
werden soll. Zur Aktivierung der Datenleitung muss zusätzlich die Abfrage „UVR1611E:" mit
„ja" beantwortet werden (siehe Zusatzmanual für UVR1611 E).
UVR1611 - Regler ab Version A2.16 ermöglichen zusätzlich das Aufzeichnen der Netz-
werkeingangsvariablen, die vom C.M.I. als virtuelle zweite UVR1611 gehandhabt werden.
Bei der Parametrierung von Ausgang 14 als „Datenleitung" muss der Menüpunkt
NETZW.EG.=>DL.: mit ja beantwortet werden. Das Aufzeichnen der Netzwerkvariablen ist
daher nicht möglich, wenn zwei Regelungen mit dem C.M.I. verbunden sind (dieser Hinweis
gilt nur für Datenaufzeichnung über den DL-Bus).
Die Rahmen für die Datenaufzeichnung dieser 2. virtuel-
len UVR1611 im Menü „Einstellungen / Datenlogging"
des C.M.I.s müssen so eingestellt werden:
C.M.I.
Hardware / Allgemeines
Regelung 2
