C.M.I.-Menü Datenverwaltung

3. Upload Funktionsdaten und Firmware von der SD-Karte auf

die Geräte

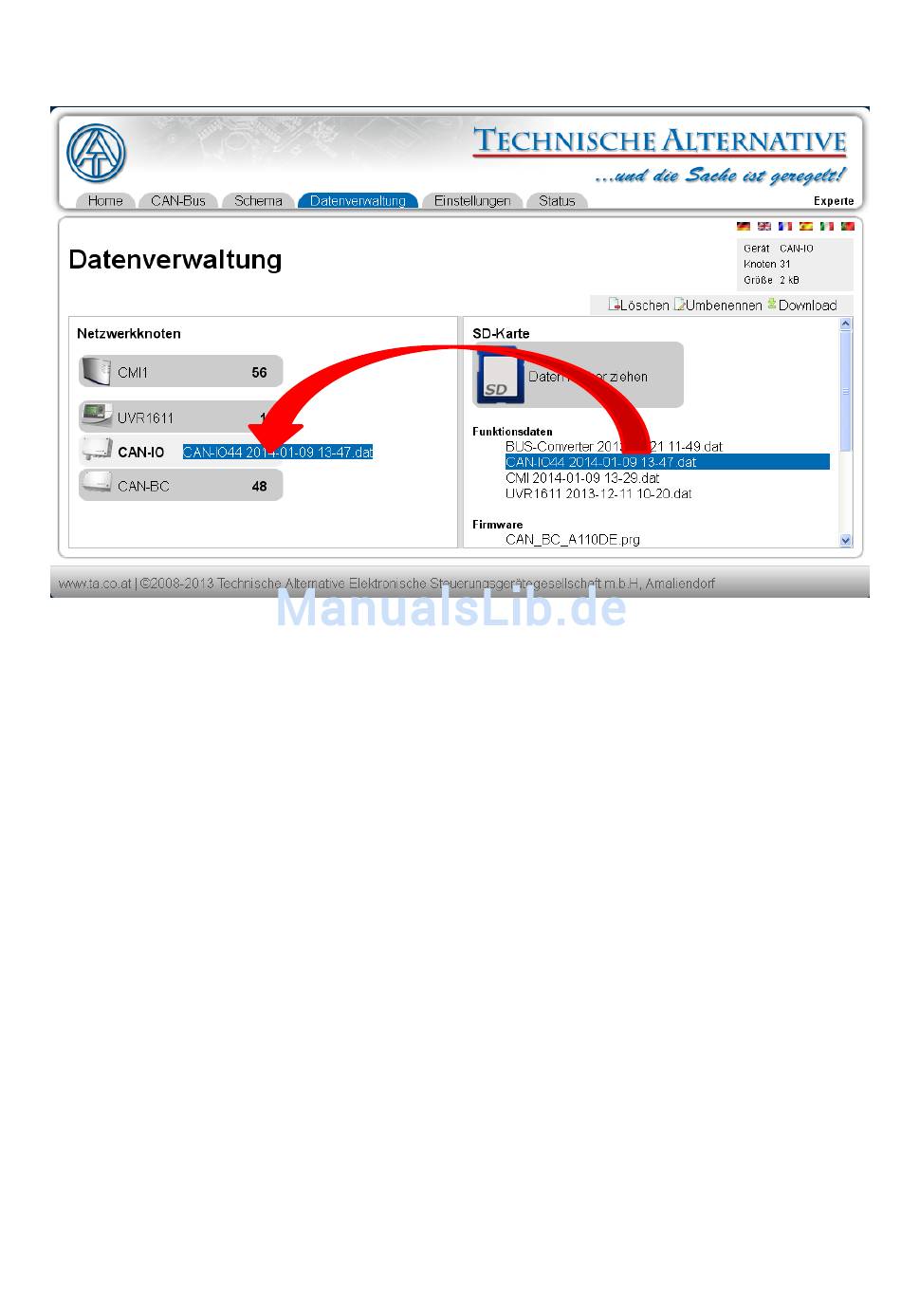

Der Upload startet durch Drag & Drop von der Liste der Funktionsdaten oder der Firmware

zum Gerätesymbol.

So können alle Geräte im CAN-Bus, also auch das C.M.I., upgedatet werden. Das Update

eines Bootloaders BL-NET ist nicht möglich.

Wurde eine Datei zu einem falschen Gerät gezogen, das mit dieser Datei nicht kompatibel

ist, erfolgt eine ERROR-Meldung.

Beim Update des C.M.I. ist Folgendes zu beachten:

Das Betriebssystem des C.M.I.'s setzt sich aus der Firmware cmi_V*.** und der Benutzer-

oberfläche p_files.V*.**.bin zusammen. Die cmi_V*.** oder die p_files.V*.** müssen mit Drag

& Drop auf das C.M.I.-Feld gezogen werden. Die p_files.V*.**.bin wird bei jedem Start (auch

beim Update) auf Änderungen überprüft und gegebenenfalls geladen.

Problemfall:

Bricht während des Firmware-Updates einer UVR1611 die CAN-Verbindung ab, dann befin-

det sich der Regler im Knoten 63 ohne Betriebssystem. Für einen neuerlichen Start des

Firmware-Updates zieht man die Regler-Firmware ausnahmsweise auf das C.M.I.-Symbol.
