C.M.I.-Menü Status

TCP-Sockets

Diese Seite bietet eine Übersicht über die möglichen Netzwerkverbindungen und ist speziell
für Experten bei der Fehleranalyse von Netzwerkproblemen hilfreich.

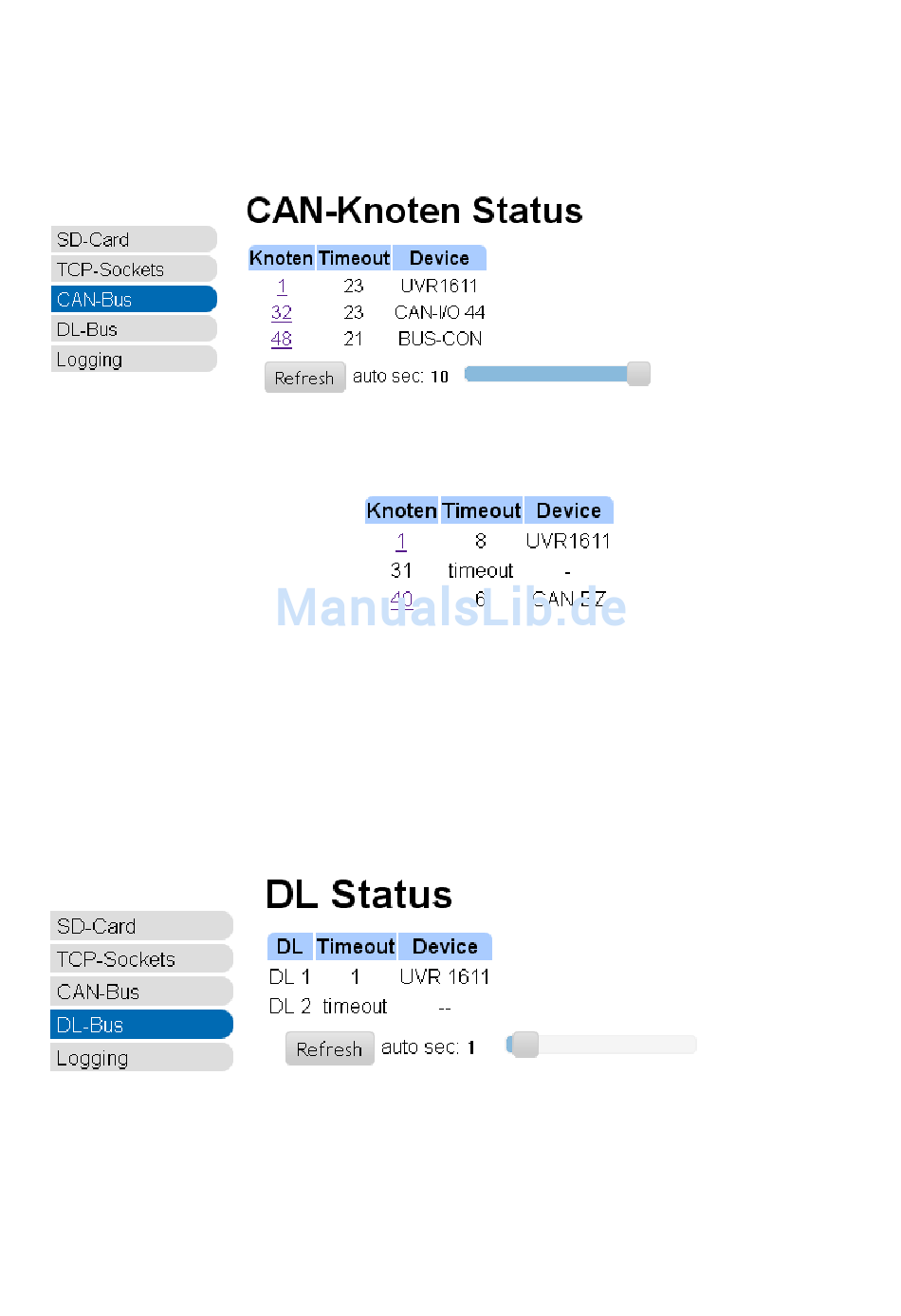

CAN-Bus

In diesem Untermenü kann der CAN-Bus-Status überprüft werden.
1
Jedes CAN-Busgerät sendet alle 10 Sekunden einen Heartbeat an das C.M.I.. Kommt nach
15 Sekunden kein Signal, dann wird „Timeout" für den Knoten angezeigt.
Beispiel: Timeout des Knotens 31
Durch Anklicken der Knotennummer in diesem Untermenü gelangt man direkt in das Menü
des betreffenden Geräts.
1
Ein Heartbeat (engl. für „Herzschlag") ist eine Netzwerkverbindung zwischen zwei (oder
mehr) Rechnern in einem Cluster, um sich gegenseitig darüber zu benachrichtigen, dass sie
betriebsbereit sind und ihre Aufgaben noch erfüllen können, also „am Leben" sind (Quelle:
Wikipedia).

DL-Bus

In diesem Untermenü kann der DL-Bus-Status überprüft werden.
Kommt nach 15 Sekunden kein Signal, dann wird „Timeout" der Datenleitung angezeigt. In
obigem Beispiel ist nur eine Datenleitung angeschlossen, daher ist bei DL2 ein Timeout
sichtbar.
