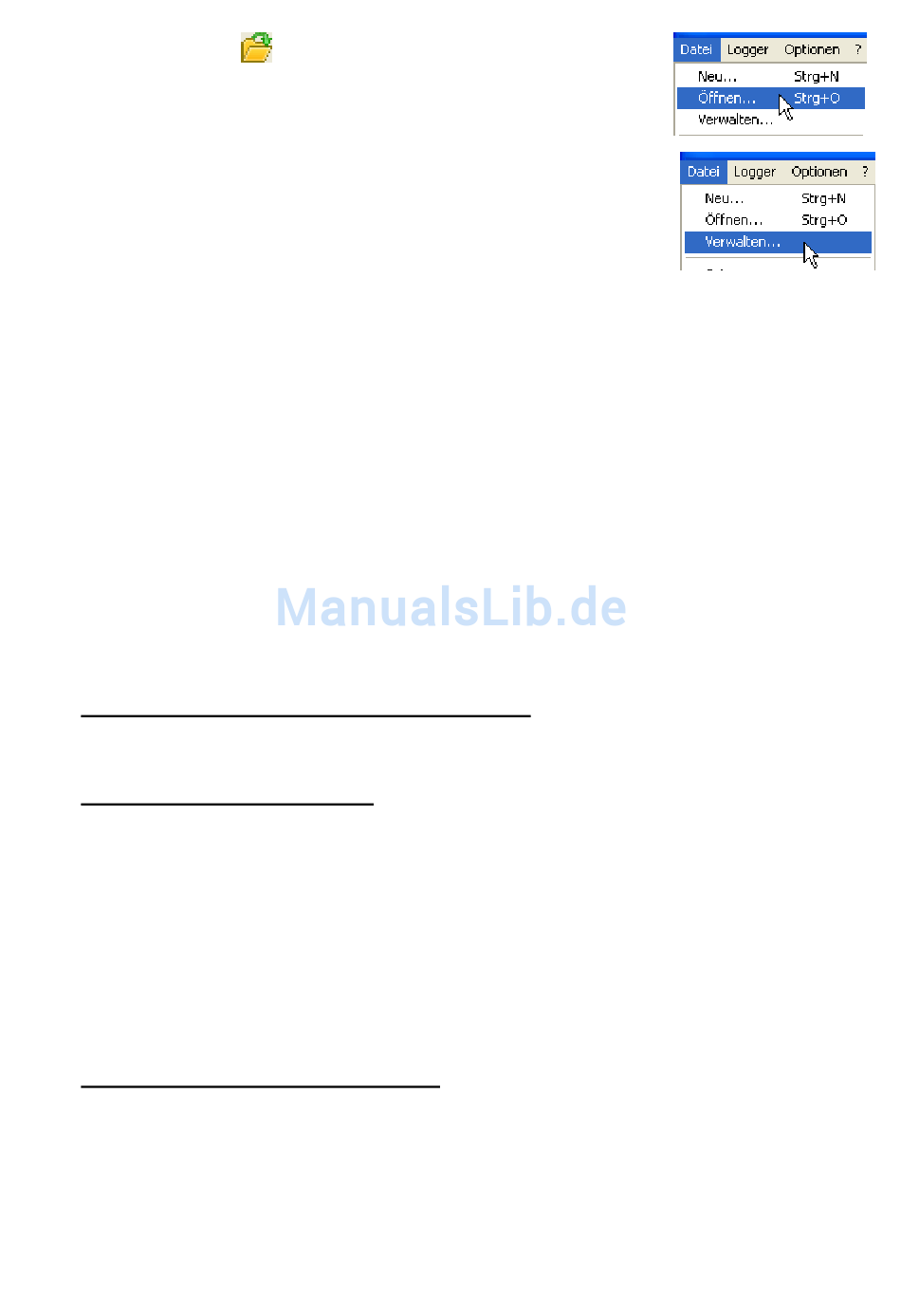

Kunden öffnen
Im Menü „Datei \ Öffnen..." kann ein bereits angelegter Kunde
geöffnet werden.

Kunden verwalten

Im Menü „Datei \ Verwalten..." können Kunden umbenannt oder
auch gelöscht werden.

Erfassung von Messwerten einer Kundenanlage

Um die Messwerte einer Kundenanlage zu erfassen gibt es 4 Möglichkeiten:
a)
Das C.M.I. wird über Internet ausgelesen.
Erfasst der Kunde die Messwerte seiner Anlage selbst, kann er im C.M.I.-Menü „Einstel-
b)
lungen/Datenlogging" mit „Datei erstellen" Tages-Dateien auf der SD-Karte erstellen.
Den Ordner LOG und die Datei INFOH.LOG kopiert er auf den PC und gibt ihn per E-
Mail an den Fachmann weiter. Der Fachmann gibt den Datenpfad des übergeordneten
Ordners unter IP/Domain
C:\Dokumente und Einstellungen\<Benutzer>\Eigene Dateien) und liest die Werte mit
„Logger auslesen" ein. Die Port-Einstellung im Setup muss dabei nicht beachtet wer-
den.
c)
Das C.M.I. wird in der Anlage installiert und vom Servicetechniker mittels Notebook vor
Ort ausgelesen.
d)
Ist kein C.M.I. in der Anlage fest installiert und ein Auslesen vor Ort nicht möglich, kön-
nen die Messwerte folgendermaßen erfasst werden:
Vorbereitung der Datenaufzeichnung im C.M.I.:
1) In der Web-Oberfläche (Menü „Einstellungen/Datenlogging" bzw. „Zeit") die gewünsch-
te Konfiguration und die Quelle für die Systemzeit einstellen.
Datenerfassung beim Kunden:
2) Das vorbereitete C.M.I. an die Regelung anschließen (Polarität beachten!). Im
UVR1611 muss bei Ausgabe über den DL-Bus die Datenausgabe aktiviert sein (Aus-
gang 14 - „Datenleitung"). Bei Ausgabe über den CAN-Bus müssen die zu loggenden
Werte im Menü „Netzwerk/Datenlogging" eingestellt sein.
3) Spannungsversorgung sicherstellen: Netzgerät (oder 12V-Versorgung des CAN-Bus)
4) Beim Datenlogging von Regelungen ohne eigene Systemzeit (z.B. UVR64, HZR65)
muss in der Zeiteinstellung des C.M.I.'s als Bezugsquelle „WEB" eingestellt und eine
Internetverbindung vorhanden sein.
5) Solange das C.M.I. mit der Regelung verbunden ist, werden nun die Messwerte auf-
gezeichnet.
Auslesen der aufgezeichneten Daten:
6) Das C.M.I. über Ethernet mit dem PC oder dem Netzwerk verbinden.
7) Spannungsversorgung sicherstellen: Netzgerät (oder 12V-Versorgung des CAN-Bus)
8) In Winsol den entsprechenden den Kunden für die zu erfassenden Daten anlegen
und das Setup durchführen.
9) Die im C.M.I. gespeicherten Daten können nun mit "Logger auslesen" eingelesen und
in Folge analysiert werden.
im Winsol-Setup an (ohne Backslash am Ende, z.B.
