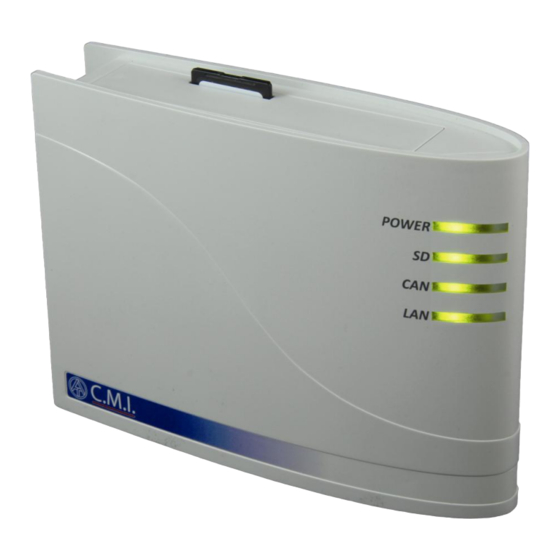

Technische Alternative C.M.I. Kurzanleitung

Version 1.07 control and monitoring interface
Vorschau ausblenden Andere Handbücher für C.M.I.:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
C.M.I.
Version 1.07
Control and Monitoring
Interface
Kurzanleitung:
Montage und Anschluss
de
Inbetriebnahme

Werbung

loading

Verwandte Anleitungen für Technische Alternative C.M.I.

Inhaltszusammenfassung für Technische Alternative C.M.I.

  • Seite 1 C.M.I. Version 1.07 Control and Monitoring Interface Kurzanleitung: Montage und Anschluss Inbetriebnahme...

  • Seite 2: Montage Und Anschluss

    1. Lieferumfang Im Lieferumfang des Geräts sind folgende Teile enthalten: 1 Stk. Control and Monitoring Interface C.M.I. 1 Stk. SD-Karte 1 Stk. 4-poliger Stecker für den CAN-Bus 1 Stk. 3-poliger Stecker für den DL-Bus 1 Stk. Kurzanleitung 1 Stk. 12V-Netzteil (nur bei Typ: 01/CMI-NT) 2.

  • Seite 3: Zugriff Über Browser

    2.2. Herstellen der Anschlüsse Die Anschlüsse müssen in folgender Reihenfolge hergestellt werden 1. Anschluss LAN-Kabel 2. Anschluss CAN-Bus- oder DL-Bus-Kabel 3. Optional: Spannungsversorgung über Netzteil (Pluspol am Innenleiter, Masse außen) Die POWER-LED muss nun dauerhaft grün leuchten. 3. IP-Adresse Für den Zugriff ist eine IP-Adresse erforderlich. 3.1.
  • Seite 4 3. Authentifizierung: Eingabe Benutzername und Passwort Der werksseitig vorgegebe- ne Benutzername ist admin, Passwort ebenfalls admin. Bestätigung mit „OK“. 4. Nun erscheint bereits das Menü des C.M.I.‘s. Die weitere Bedienung wird in der Online-Hilfe beschrieben. 4.2. Zugriff über das C.M.I.-Webportal https://cmi.ta.co.at Ist der Zugriff über das Internet gewünscht, dann kann das C.M.I über das „C.M.I.
  • Seite 5 3. Nach Abschluss der Registrierung wird ein E-Mail mit einem Aktivierungslink an die Mail-Adresse der Registrierung gesandt. Dieser Vorgang kann bis zu 30 Minuten dau- ern. 4. Nach Anklicken des Links wird bereits die Startseite des Webportals angezeigt. 5. Hinzufügen des C.M.I.‘s am Webportal Auswahl des Registers „C.M.I.s“ 6. Auswahl „C.M.I. hinzufügen“...
  • Seite 6 Alternative) immer gestattet sein soll, wird ein Häkchen in das betreffende Feld gesetzt. 8. Nach Aktualisierung der Seite erscheint das C.M.I.in der Liste „Meine C.M.I.s“. Durch Anklicken der Seriennummer gelangt man in das C.M.I.-Menü. Die weitere Bedienung wird in der Online-Hilfe...

  • Seite 7: Reset Und Laden Der Werkseinstellung

    Technische Änderungen vorbehalten © 2014 EU - Konformitätserklärung Dokument- Nr. / Datum: TA12027 / 3.10.2013 Hersteller: Technische Alternative elektronische SteuerungsgerätegesmbH. Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: C.M.I.

  • Seite 8: Garantiebedingungen

    2. Die Garantie umfasst die unentgeltliche Reparatur (nicht aber den Aufwand für Fehlerfeststellung vor Ort, Aus-, Einbau und Versand) aufgrund von Arbeits- und Materialfehlern, welche die Funktion beeinträchtigen. Falls eine Reparatur nach Beurteilung durch die Technische Alternative aus Kosten- gründen nicht sinnvoll ist, erfolgt ein Austausch der Ware.
