Menü Schema; Menü Datenverwaltung - Technische Alternative C.M.I. Bedienunganleitung

Ein fehlender CAN-Knoten wird durch die rote LED für den CAN-
Bus am C.M.I. angezeigt. Diese Anzeige ist auch im Browser im
Menü „Home" sichtbar.
Mit „CAN-reload" werden die Netzwerkknoten
neu geladen und alle nicht vorhandenen Knoten
werden nicht mehr mit Timeout angezeigt.
Menü Schema
Durch Anwahl dieses Menüpunkts wird das Onlineschema angezeigt (falls programmiert).
Die Programmierung des Onlineschemas mit dem Programm „TA-Designer" wird in der
Online-Anleitung des TA-Designers beschrieben.

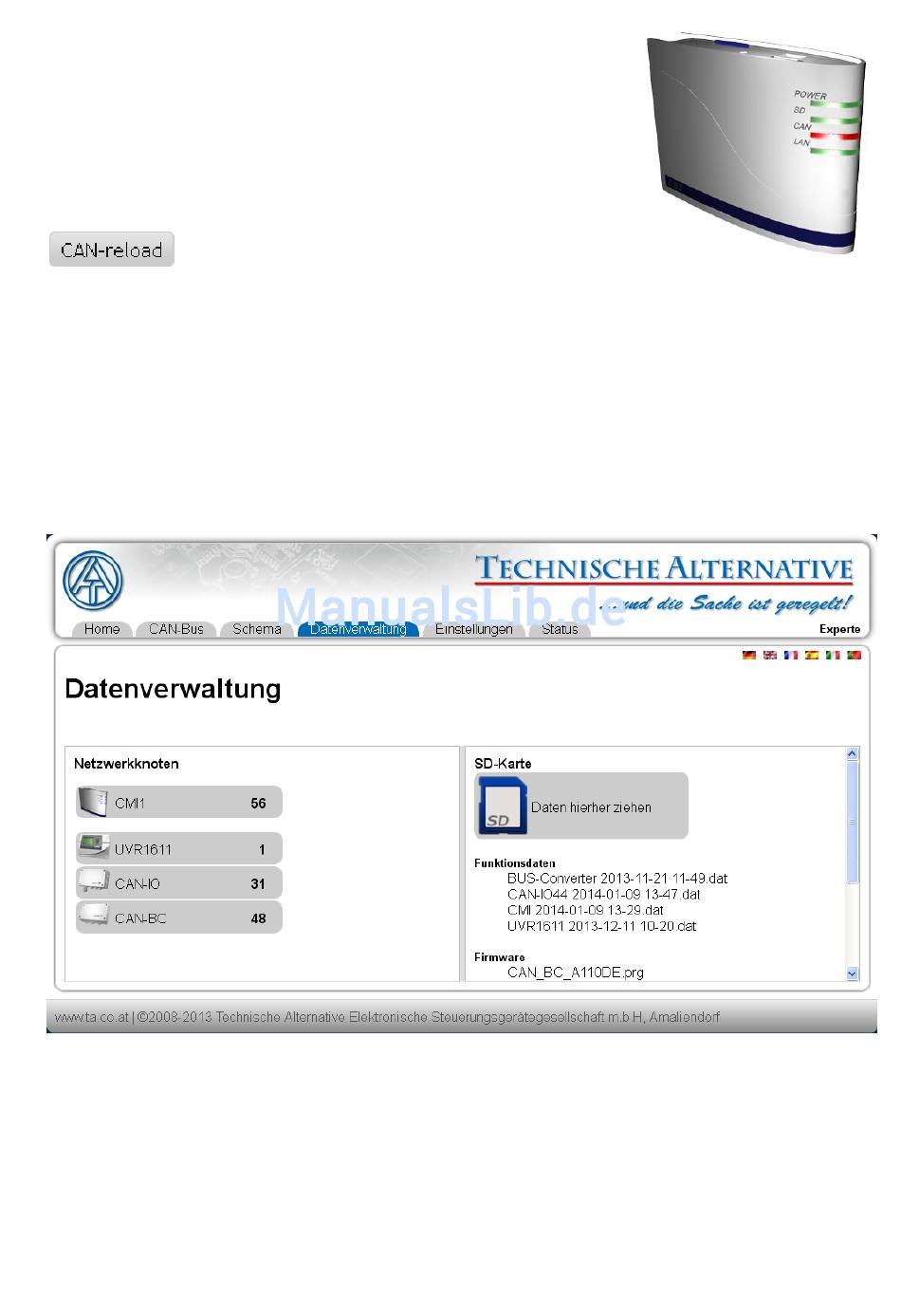

Menü Datenverwaltung
Im linken Teil des Fensters werden die aktiven (angeschlossenen) CAN-Busgeräte ange-
zeigt, im rechten Teil die SD-Karte mit den auf der SD-Karte gespeicherten Funktionsdaten
und Firmware-Dateien.
Durch einfaches Ziehen mit festgehaltener linker Maustaste („Drag & Drop") können folgen-
de Aktionen durchgeführt werden:
C.M.I.-Menü Datenverwaltung
21
