6.3

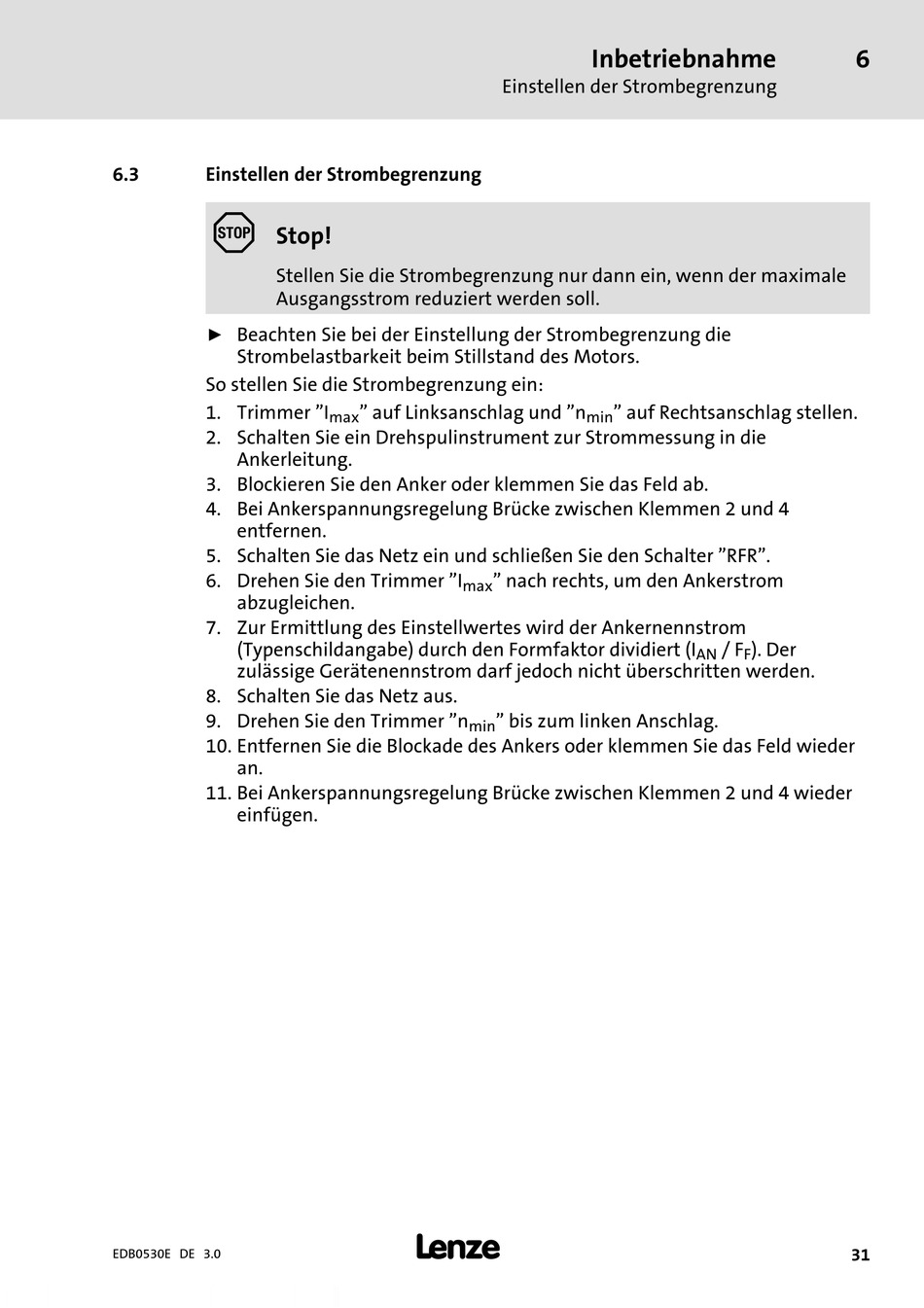

Einstellen der Strombegrenzung

(
Stop!
Stellen Sie die Strombegrenzung nur dann ein, wenn der maximale
Ausgangsstrom reduziert werden soll.
Beachten Sie bei der Einstellung der Strombegrenzung die
ƒ
Strombelastbarkeit beim Stillstand des Motors.
So stellen Sie die Strombegrenzung ein:
1. Trimmer "I
2. Schalten Sie ein Drehspulinstrument zur Strommessung in die
Ankerleitung.
3. Blockieren Sie den Anker oder klemmen Sie das Feld ab.
4. Bei Ankerspannungsregelung Brücke zwischen Klemmen 2 und 4
entfernen.
5. Schalten Sie das Netz ein und schließen Sie den Schalter "RFR".
6. Drehen Sie den Trimmer "I
abzugleichen.
7. Zur Ermittlung des Einstellwertes wird der Ankernennstrom
(Typenschildangabe) durch den Formfaktor dividiert (I
zulässige Gerätenennstrom darf jedoch nicht überschritten werden.
8. Schalten Sie das Netz aus.
9. Drehen Sie den Trimmer "n
10. Entfernen Sie die Blockade des Ankers oder klemmen Sie das Feld wieder
an.
11. Bei Ankerspannungsregelung Brücke zwischen Klemmen 2 und 4 wieder
einfügen.
