1. Technische Beschreibung
1.2 Aufbau
S5-010 W, Baugruppenbestückung
der Kopplungsbaugruppe kann eine der beiden Ausgabebaugrup-
Der Zentralbaugruppe, der Kopplungsbaugruppe sowle den Ein- pen verwendet werden
gabe-IZeitbaugruppen sind feste Steckplatze zugeordnet Anstelle
Dadurch ist folgender Maximalausbau moglich
-- --
Mit 4 Stecl<platzen
Analogzeiten 4
Eingange 40
Ausgange 56
% .
PG-Anschaltung
Mit 6 Steckplatzen
Analogzeiten 8
Eingange 80
Ausgange 84
k
PG-Anschaltung
PG-Anschaltung
Mit 8 Steckplätzen:
Analogzeiten: 12
Eingänge: 120
Ausgänge:
112

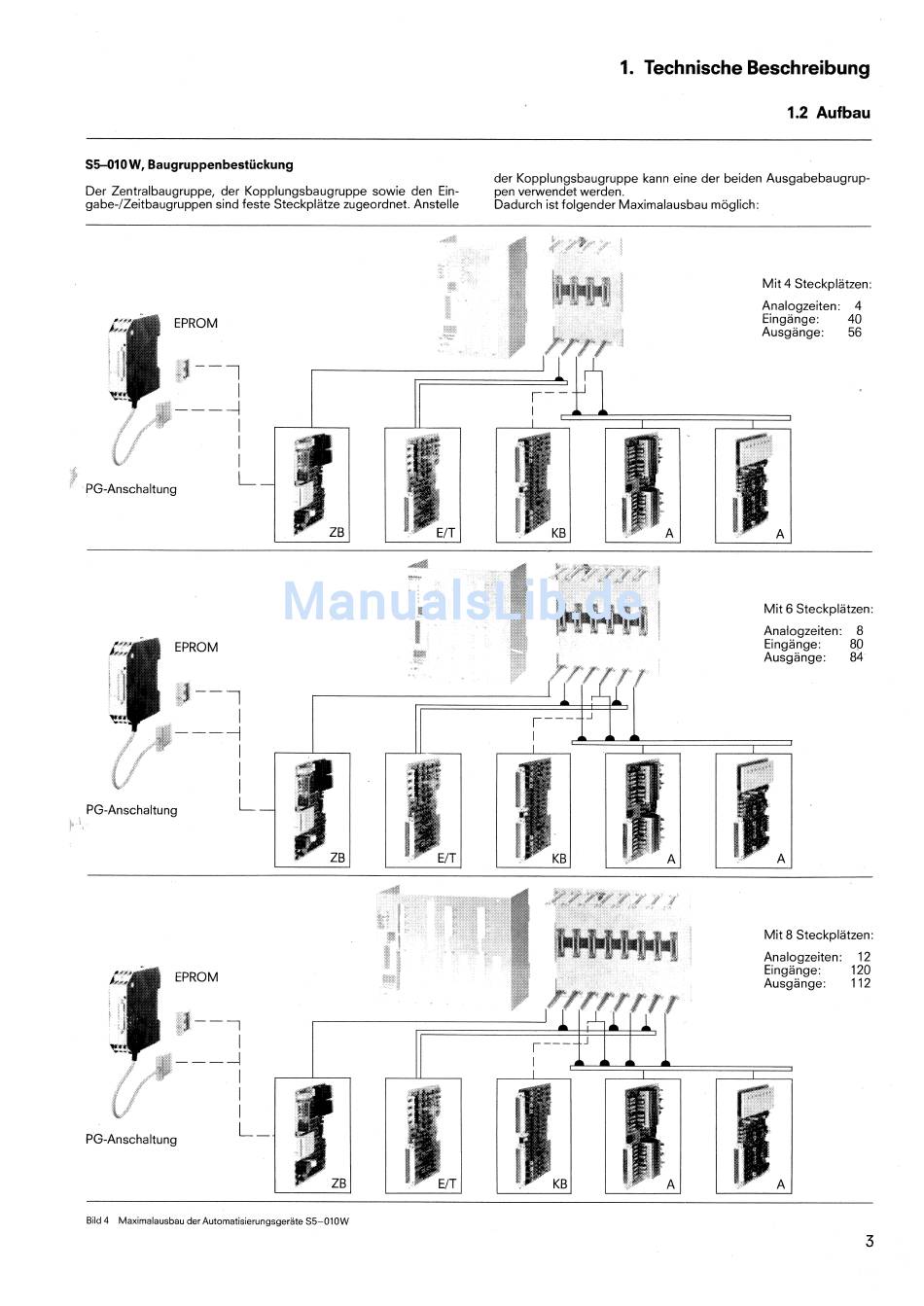

Bild 4 Maximalausbau
der Automatisierungsgeräte
S5-010W
