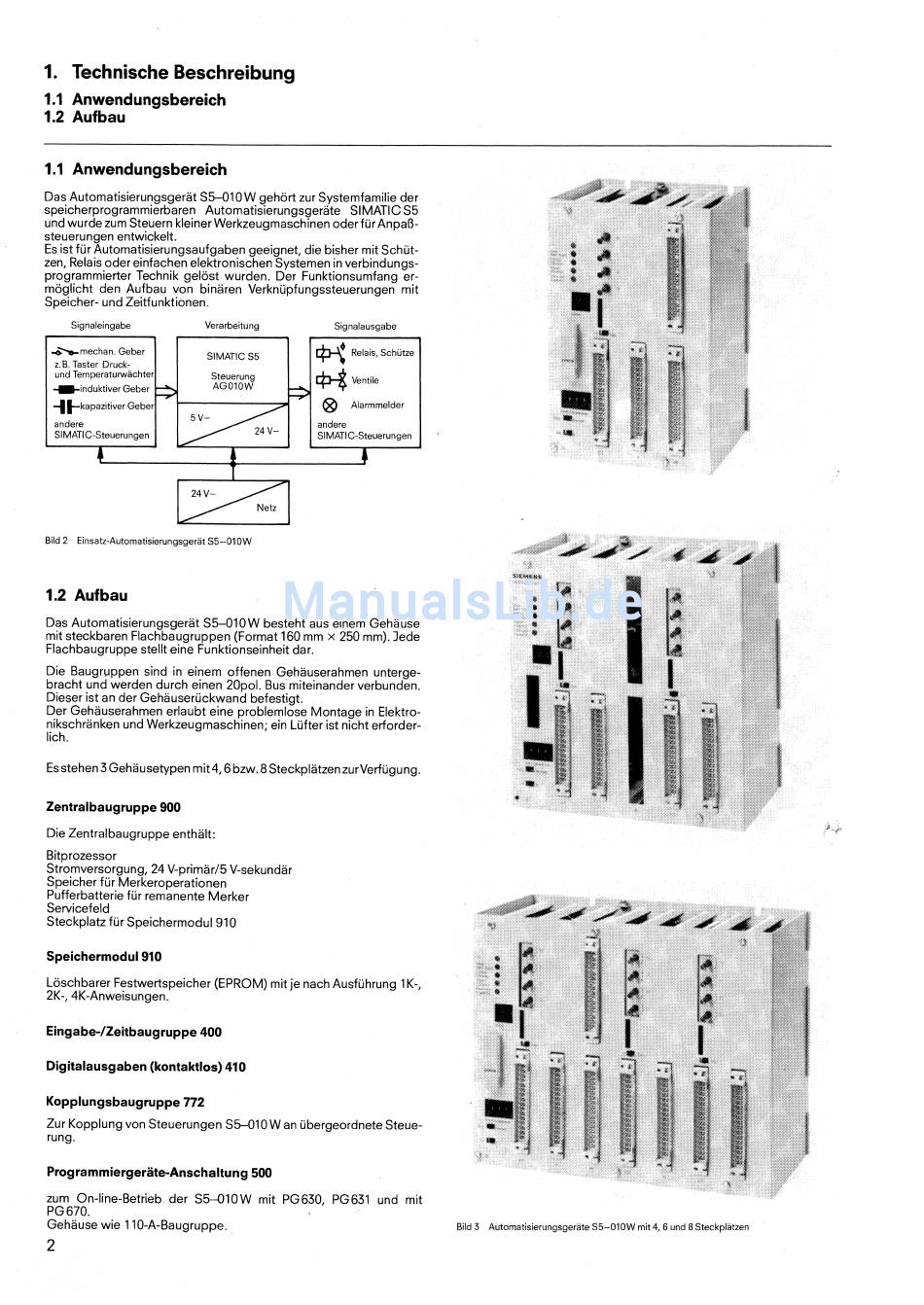

1. Technische Beschreibung
1.1 Anwendungsbereich
1.2 Aufbau
1.1 Anwendungsbereich
Das Automatisierungsgerät S5-010W gehört zur Systemfamilie der
speicherprogrammierbaren Automatisierungsgeräte SIMATICSS
und wurde zum Steuern kleiner Werkzeugmaschinen oderfürAnpaß-
Steuerungen entwickelt.
Es ist für Automatisierungsaufgaben geeignet, die bisher mit Schüt-
zen, Relais oder einfachen elektronischen Systemen in verbindungs-
programmierter Technik gelöst wurden. Der Funktionsumfang er-
möglicht den Aufbau von binären Verknüpfungssteuerungen mit
Speicher- und Zeitfunktionen.
Signaleingabe Verarbeitung Signalausgabe
z.B. Taster Druck-
und Temperatuiwächter
i n d u k t i v e r Geber
Bild 2 Einsatz-Automatisierungsgerät SS-OIOW
1.2 Aufbau
Das Automatisierungsgerät S5-010W besteht aus einem Gehäuse
mit steckbaren Flachbaugruppen (Format 160 mm
X
250 mm). Jede
Flachbaugruppe stellt eine Funktionseinheit dar.
Die Baugruppen sind in einem offenen Gehäuserahmen unterge-
bracht und werden durch einen 20pol. Bus miteinander verbunden.
Dieser ist an der Gehauserückwand befestigt.
Der Gehäuserahmen erlaubt eine problemlose Montage in Elektro-
nikschränken und Werkzeugmaschinen; ein Lüfter ist nicht erforder-
lich.
Esstehen 3 Gehäusetypen mit4,6 bzw. 8SteckplätzenzurVerfügung.
Zentralbaugruppe 900
Die Zentralbaugruppe enthält:
Bitprozessor
Stromversorgung, 24 V-primär/5 V-sekundär
Speicher für Merkero~erationen
Pufferbatterie für remanente Merker
s e ~ i c e f e i d
Steckplatz für Speichermodul 910
Löschbarer Festwertspeicher (EPROM) mit je nach Ausführung
1
K-,
2K-, 4K-Anweisungen.
Digitalausgaben (kontaktlos) 410
Kopplungsbaugruppe 772
Zur Kopplung von Steuerungen S M l O W an übergeordnete Steue-
rung.
Programrniergeräte-Anschaltung 500
zum On-line-Betrieb der S5-010W mit PG630, PG631 und mit
PG 670.
Gehäuse wie 110-A-Baugruppe
2
Bild 3 Automatisierungsgeräte S5-010W mit 4, 6 und B Steckplätzen
