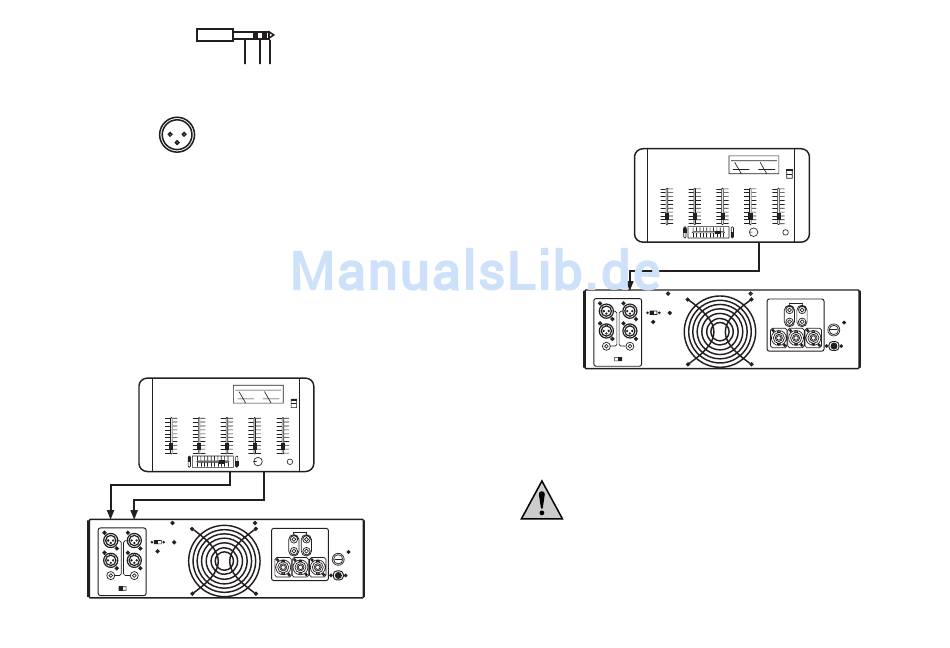

Die Steckerbelegungen können Sie aus den folgenden Zeichnungen ersehen:
Klinkenstecker:
XLR-Buchse (von Kontaktseite gesehen):
2
1
3
Stereobetrieb:
Bringen Sie den Betriebsartschalter
(15) in die Stellung „STEREO".
Verbinden Sie die Ausgänge Ihrer
Audioquelle (Mischpult o.ä.) mit den
entsprechenden Eingängen des PA-
Verstärkers.
BALANCED INPUTS
GND
LIFT
THROUGH
THROUGH
CH.B
CH.A(MONO)
MONO
STEREO
BRIDGE
8
-
Masse
+
1: Masse
2: +
3: -
Verbinden Sie den linken Kanal mit
dem XLR-Eingang für Kanal A (9)
bzw. mit dem Klinkeneingang für
Kanal A (16).
Verbinden Sie den rechten Kanal
mit dem XLR-Eingang für Kanal B
(8) bzw. mit dem Klinkeneingang für
Kanal B (14).
L
R
SPEAKER OUTPUTS
-
BRIDGE
+
+
+
CH.B
CH.A
-
-
CH.B
MONO BRIDGE
CH.A
Mono-Brückenbetrieb:
Bringen Sie den Betriebsartschalter
(15)
in
die
Stellung
„MONO/
BRIDGE".
Verbinden Sie den Ausgang Ihrer
Audioquelle (Mischpult o.ä.) mit
dem entsprechenden Eingang des
PA-Verstärkers.
BALANCED INPUTS
GND
LIFT
THROUGH
THROUGH
CH.A(MONO)
CH.B
MONO
STEREO
BRIDGE
Anschluß der Verstärkerausgänge
Der PA-Verstärker V-8 plus bzw. V-12 plus ist mit SPEAKON-Lautsprecheranschlüs-
sen und mit Lautsprecherklemmterminals ausgestattet.
Es ist für die Funktion unerheblich, welche Anschlüsse gewählt werden. Verwenden
Sie jedoch immer nur eine Anschlußart.
Die Verdrahtung zu den Lautsprechern muß jeweils zweiadrig
ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Ach-
ten Sie darauf, daß keine der Leitungen durch scharfe Kanten
beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belast-
barkeit (siehe "Technische Daten").
Verbinden Sie die Lautsprecher direkt mit dem Verstärker.
Verwenden Sie keine Kopfhöreradapter oder Verteilerboxen! Im
Zweifelsfall sollten Sie mit einem Fachmann Rücksprache halten.
Verbinden Sie den Ausgang der
Audioquelle mit dem XLR-Eingang
für Kanal A (9) bzw. mit dem Klin-
keneingang für Kanal A (16).
SPEAKER OUTPUTS
-
BRIDGE
+
+
+
CH.B
CH.A
-
-
CH.B
MONO BRIDGE
CH.A
9
