Anschluß der Verstärkerausgänge
Der PA-Verstärker V-2 ist mit SPEAKON-Lautsprecheranschlüssen ausgestattet.
Die Verdrahtung zu den Lautsprechern muß jeweils zweiadrig aus-
geführt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie
darauf, daß keine der Leitungen durch scharfe Kanten beschädigt wer-
den kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbar-
keit (siehe „Technische Daten").
Verbinden Sie die Lautsprecher direkt mit dem Verstärker.
Verwenden Sie keine Kopfhöreradapter oder Verteilerboxen! Im Zwei-
felsfall sollten Sie mit einem Fachmann Rücksprache halten.
Achten Sie darauf, daß alle Lautsprecher richtig gepolt sind - also die
Plus- und Minuskennzeichen übereinstimmen!
Die Anschlußkabel der Lautsprecherboxen sind im Normalfall codiert:
Einige Lautsprecherhersteller markieren die (+)-Leitung mit einem
zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte
Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von
mindestens 4 Ohm (Stereobetrieb) bzw. 8 Ohm (Mono-Brückenbe-
trieb) entwickelt. Schließen Sie auf keinen Fall Lautsprecher mit einer
geringeren Impedanz an.
Die Belegung der SPEAKON-Lautsprecheranschlüsse können Sie aus der folgenden
Aufstellung ersehen:
Lautsprecherpol
Pin
Pluspol
1+
Minuspol
1-

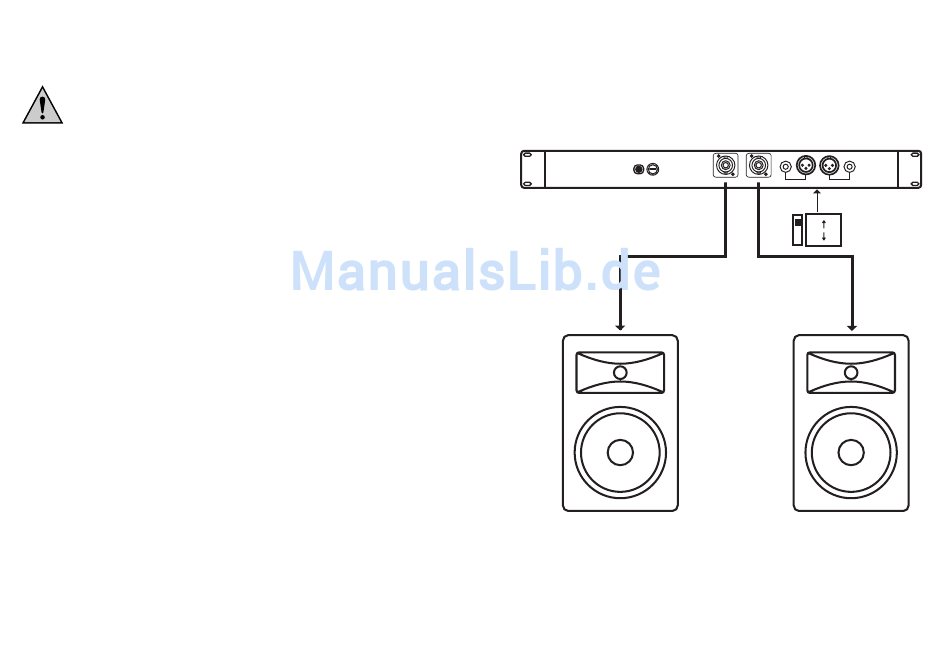

Stereobetrieb:
10
Der Betriebsartschalter (8) an der Geräte-
unterseite befindet sich in der Stellung
„STEREO".
Verbinden Sie den linken Lautsprecher
mit den Lautsprecheranschlüssen des
Kanals A.
Verbinden Sie den rechten Lautsprecher
mit den Lautsprecheranschlüssen des
Kanals B.
R
Verbinden Sie die SPEAKON-Leitung
des linken Lautsprechers mit dem SPEA-
KON-Ausgang für Kanal A (12).
Verbinden Sie die SPEAKON-Leitung
des rechten Lautsprechers mit dem
SPEAKON-Ausgang für Kanal B (11).
SPEAKER OUTPUTS
INPUT CH.A(BRIDGE)
CH.B
MONO BRIDGE
CH.A
INPUT CH.B
STEREO
MONO/BRIDGE
L
11
