Achten Sie darauf, daß alle Lautsprecher richtig gepolt sind - also
die Plus- und Minuskennzeichen übereinstimmen!
Die Anschlußkabel der Lautsprecherboxen sind im Normalfall
codiert: Einige Lautsprecherhersteller markieren die (+)-Leitung
mit einem zusätzlichen Farbstreifen, andere wiederum verwenden
eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine
glatte Leitung.
Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen
von mindestens 2 Ohm (Stereobetrieb) bzw. 4 Ohm (Mono-
Brückenbetrieb) entwickelt. Schließen Sie auf keinen Fall Laut-
sprecher mit einer geringeren Impedanz an.
Die Belegung der SPEAKON-Lautsprecheranschlüsse können Sie aus der folgenden
Aufstellung ersehen:
Lautsprecherpol
Pin
Pluspol
1+
Minuspol
1-

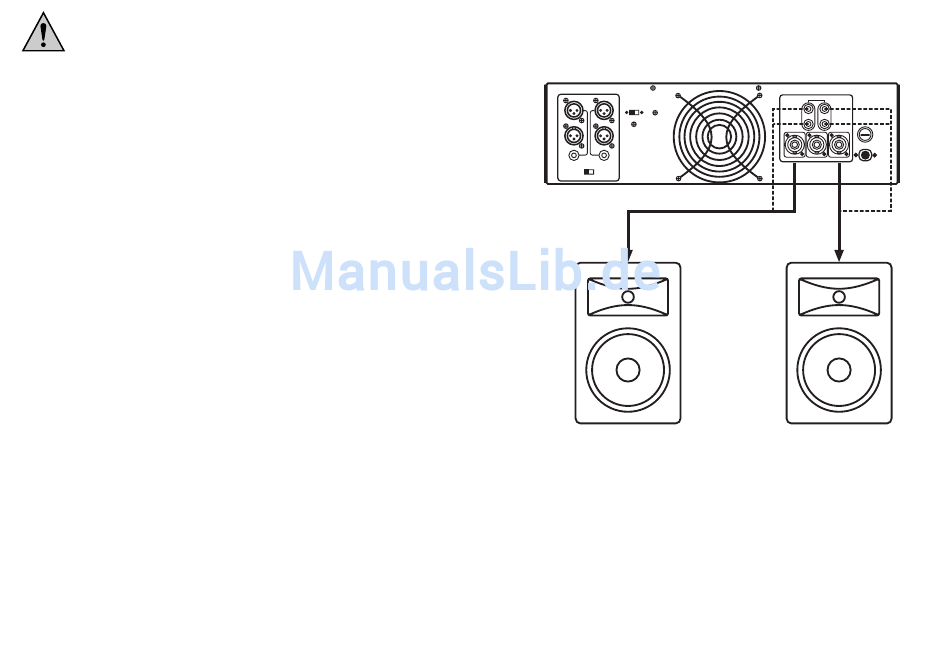

Stereobetrieb:
Verbinden Sie den linken Lautspre-
cher
mit
den
Lautsprecheran-
schlüssen des Kanals A.
Verbinden Sie den rechten Laut-
sprecher mit den Lautsprecheran-
schlüssen des Kanals B.
10
Der Betriebsartschalter (15) befin-
det sich in der Stellung "STEREO".
Verbinden Sie den Pluspol des lin-
ken Lautsprechers mit der roten
Lautsprecherklemme, gekennzeich-
net mit "+" (12) und den Minuspol
des linken Lautsprechers mit der
schwarzen
Lautsprecherklemme,
gekennzeichnet mit "-" (12).
Bei Verwendung der SPEAKON-
Anschlüsse verbinden Sie die SPE-
AKON-Leitung des linken Lautspre-
chers mit dem SPEAKON-Ausgang
für Kanal A (19).
Verbinden Sie den Pluspol des
rechten Lautsprechers mit der roten
Lautsprecherklemme, gekennzeich-
net mit "+" (11) und den Minuspol
des rechten Lautsprechers mit der
schwarzen
Lautsprecherklemme,
gekennzeichnet mit "-" (11).
BALANCED INPUTS
GND
LIFT
THROUGH
THROUGH
CH.B
CH.A(MONO)
MONO
STEREO
BRIDGE
R
Mono-Brückenbetrieb:
Verbinden Sie den Lautsprecher mit
den entsprechenden Lautsprecher-
anschlüssen.
Bei Verwendung der SPEAKON-
Anschlüsse verbinden Sie die SPE-
AKON-Leitung des rechten Laut-
sprechers mit dem SPEAKON-Aus-
gang für Kanal B (17).
SPEAKER OUTPUTS
-
BRIDGE
+
+
+
CH.B
CH.A
-
-
CH.B
MONO BRIDGE
CH.A
L
Der Betriebsartschalter (15) befin-
det
sich
in
der
Stellung
„MONO/BRIDGE".
Verbinden Sie den Pluspol des
Lautsprechers mit der roten Laut-
sprecherklemme des Kanals A,
gekennzeichnet mit "+" (12) und
den Minuspol des Lautsprechers
mit der roten Lautsprecherklemme
11
