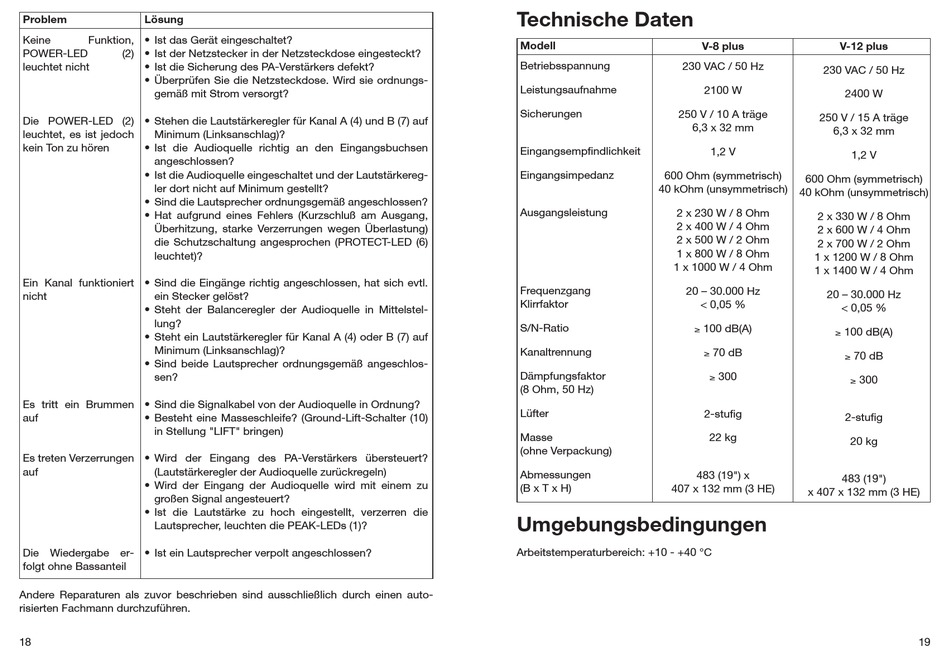

Problem Lösung
Keine Funktion, • Ist das Gerät eingeschaltet?
POWER-LED (2) • Ist der Netzstecker in der Netzsteckdose eingesteckt?
leuchtet nicht • Ist die Sicherung des PA-Verstärkers defekt?
• Überprüfen Sie die Netzsteckdose. Wird sie ordnungs-
gemäß mit Strom versorgt?
Die POWER-LED (2)
• Stehen die Lautstärkeregler für Kanal A (4) und B (7) auf
leuchtet, es ist jedoch Minimum (Linksanschlag)?
kein Ton zu hören • Ist die Audioquelle richtig an den Eingangsbuchsen
angeschlossen?
• Ist die Audioquelle eingeschaltet und der Lautstärkereg-
ler dort nicht auf Minimum gestellt?
• Sind die Lautsprecher ordnungsgemäß angeschlossen?
• Hat aufgrund eines Fehlers (Kurzschluß am Ausgang,
Überhitzung, starke Verzerrungen wegen Überlastung)
die Schutzschaltung angesprochen (PROTECT-LED (6)
leuchtet)?
Ein Kanal funktioniert • Sind die Eingänge richtig angeschlossen, hat sich evtl.
nicht ein Stecker gelöst?
• Steht der Balanceregler der Audioquelle in Mittelstel-
lung?
• Steht ein Lautstärkeregler für Kanal A (4) oder B (7) auf
Minimum (Linksanschlag)?
• Sind beide Lautsprecher ordnungsgemäß angeschlos-
sen?
Es tritt ein Brummen • Sind die Signalkabel von der Audioquelle in Ordnung?
auf • Besteht eine Masseschleife? (Ground-Lift-Schalter (10)
in Stellung "LIFT" bringen)
Es treten Verzerrungen • Wird der Eingang des PA-Verstärkers übersteuert?
auf (Lautstärkeregler der Audioquelle zurückregeln)
• Wird der Eingang der Audioquelle wird mit einem zu
großen Signal angesteuert?
• Ist die Lautstärke zu hoch eingestellt, verzerren die
Lautsprecher, leuchten die PEAK-LEDs (1)?
Die Wiedergabe er- • Ist ein Lautsprecher verpolt angeschlossen?
folgt ohne Bassanteil
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen auto-
risierten Fachmann durchzuführen.
18

Technische Daten

Modell
Betriebsspannung 230 VAC / 50 Hz
Leistungsaufnahme
Sicherungen
250 V / 10 A träge
6,3 x 32 mm
Eingangsempfindlichkeit
Eingangsimpedanz 600 Ohm (symmetrisch)
40 kOhm (unsymmetrisch)
Ausgangsleistung
2 x 230 W / 8 Ohm
2 x 400 W / 4 Ohm
2 x 500 W / 2 Ohm
1 x 800 W / 8 Ohm
1 x 1000 W / 4 Ohm
Frequenzgang
20 – 30.000 Hz
Klirrfaktor
³ 100 dB(A)
S/N-Ratio
Kanaltrennung
Dämpfungsfaktor
(8 Ohm, 50 Hz)
Lüfter
Masse
(ohne Verpackung)
Abmessungen
(B x T x H) 407 x 132 mm (3 HE)

Umgebungsbedingungen

Arbeitstemperaturbereich: +10 - +40 °C
V-8 plus V-12 plus
230 VAC / 50 Hz
2100 W
2400 W
250 V / 15 A träge
6,3 x 32 mm
1,2 V
1,2 V
600 Ohm (symmetrisch)
40 kOhm (unsymmetrisch)
2 x 330 W / 8 Ohm
2 x 600 W / 4 Ohm
2 x 700 W / 2 Ohm
1 x 1200 W / 8 Ohm
1 x 1400 W / 4 Ohm
20 – 30.000 Hz
< 0,05 %
< 0,05 %
³ 100 dB(A)
³ 70 dB
³ 70 dB
³ 300
³ 300
2-stufig
2-stufig
22 kg
20 kg
483 (19") x
483 (19")
x 407 x 132 mm (3 HE)
19
