Sunways NT 6000 Benutzerhandbuch Seite 79

Jegliche Art von Verschmutzung (Staub,
Feuchtigkeit etc.) beeinflusst das Steckver-
binder-System hinsichtlich der Funktion
über den angestrebten Gebrauchszeitraum
negativ. Dies gilt insbesondere für die Ein-
satztauglichkeit der Dichtungen und das
Crimpen der Kontakte. Es ist deshalb bei
der Montage größte Sorgfalt auf eine sau-
bere Verarbeitung zu legen.

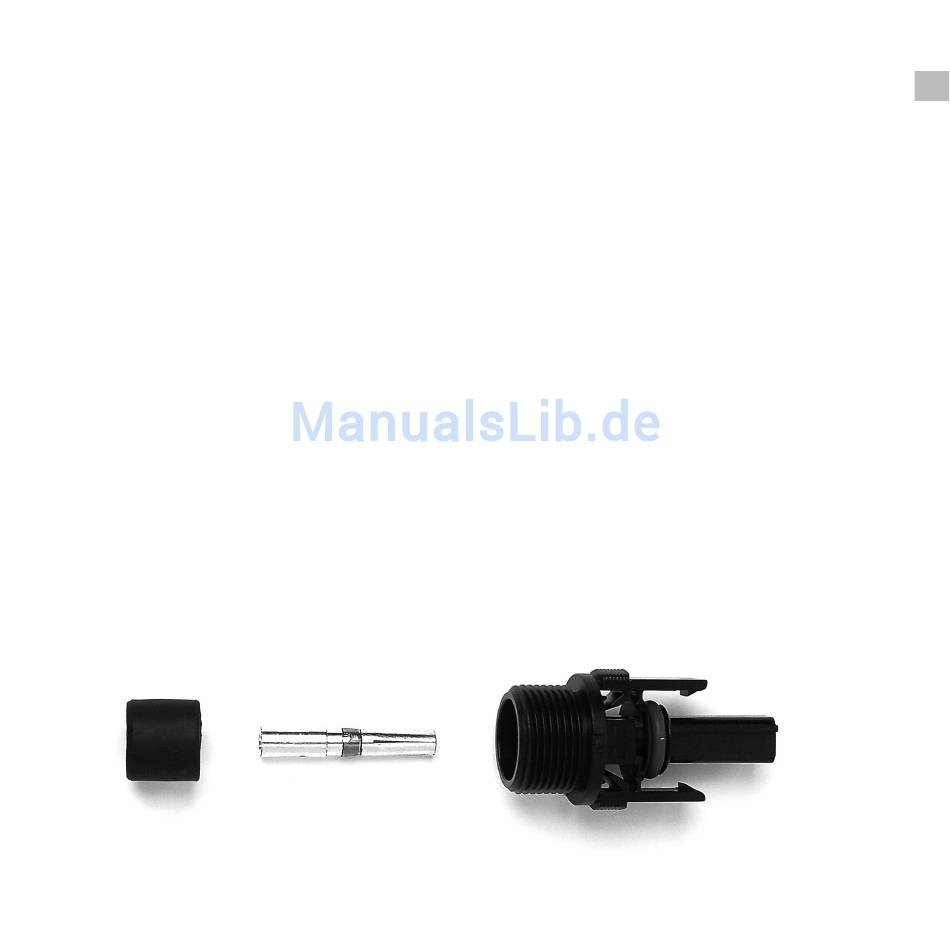

Bei den Tyco Solarlok-Steckverbindern
werden unterschiedliche Rundkontakte für
verschiedene Leiterquerschnitte eingesetzt.
Entsprechend dieser Querschnitte ist der
richtige Werkzeugeinsatz zu verwenden.
Die beiliegenden Tyco Solarlok-Steckver-
binder sind mit Rundkontakten für einen
Kabelquerschnitt von 4 mm ausgestattet.
Die beiliegenden Dichtungen besitzen
Innendurchmesser von 6 (für Leitungen
von 5,3 bis 6,2 mm Manteldurchmesser) und
8 mm (für Leitungen von 7,2 bis 8,0 mm
Manteldurchmesser). Die Dichtung ist mit
dem Manteldurchmesser der verwendeten
Kabel abzustimmen.
Bei der Montage der Tyco Solarlok-
Steckverbinder ist folgende Reihenfolge
zu beachten:
1. Abisolieren der spannungsfreien
Leitung um 8 mm
2. Ancrimpen des Rundkontaktes
3. Aufschieben der Verschraubung, Klemm-
hülse und Dichtung auf die Leitung
4. Einrasten des Kontaktes in das
Steckverbindergehäuse
5. Aufschrauben der Klemmmutter
6. Anzugs-Drehmoment der Kabelver-
schraubung 1,5 Nm
