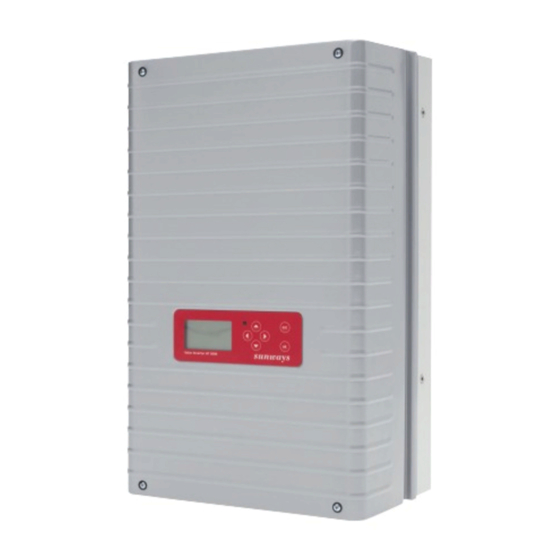

Sunways AT 2700 Installationsanleitung
Verwandte Anleitungen für Sunways AT 2700
Inhaltszusammenfassung für Sunways AT 2700
-
Seite 26: Sicherheit Zuerst
Solar-Inverters unbedingt das auf der mitgelieferten CD-ROM enthaltene Benutzerhandbuch, insbeson- dere das Kapitel Sicherheitshinweise, vollständig gelesen und verstanden werden. Elektrische Arbeiten am Solar-Inverter müssen unter Sunways Solar-Inverter AT Beachtung der VDE-Bestimmungen, nationalen und – anderen Bestimmungen von einer qualifizierten –... -
Seite 27: Mechanische Installation
3 Mechanische Installation Montage 1 Wandhalterung montieren. Bohrung Ø 10 mm. GEFAHR Der Solar-Inverter darf nicht in explosionsgefähr- deten Räumen installiert werden! Der Solar-Inverter darf keinen ätzenden Gasen aus- gesetzt sein! Im Umkreis von 3 m dürfen keine brennbaren Mate- 2 Solar-Inverter aufhängen. -
Seite 28: Elektrische Installation
4 Elektrische Installation 3 Aufschieben der Verschraubung auf die Lei- tung und Einrasten des Kontaktes in das Steckverbindergehäuse. Lebensgefahr durch Stromschlag! Das Berühren von Spannung führenden Teilen kann zum Tod führen. Sämtliche elektrische Arbeiten müssen unter 4 Festziehen der Kabelverschraubung mit 1,5 Nm. Beachtung der VDE-Bestimmungen, nationalen und anderen Bestimmungen von einer qualifizierten Elektrofachkraft vorgenommen werden! - Seite 29 AC-Anschluss Der Netzanschluss des Solar-Inverters sollte grund- sätzlich 1-phasig ausgeführt werden. Er erfolgt Für Leitungen mit einem Kabelmanteldurchmesser 3-adrig (L, N, PE) über einen AC-Bajonettstecker an von 16 mm bis 20 mm müssen Sie die Kabelver- der Unterseite des Gerätes. Die Einspeisung findet schraubung entsprechend anpassen.
-
Seite 30: Inbetriebnahme
5 Inbetriebnahme 4 Steckergehäuse mit Stecker verschrauben. Dazu den äußeren Ring des Steckers in Richtung Ste- ckergehäuse drücken. Anzugsmoment 1-2 Nm. VORSICHT Vergewissern Sie sich vor der Inbetriebnahme des Solar-Inverters über die ordnungsgemäße mecha- nische und elektrische Installation. 5 Festziehen der Kabelverschraubung. Überprüfen Sie den einwandfreien Zustand der elek- Anzugsmoment für Kabelmanteldurchmesser trischen Leitungen. - Seite 31 Anlage mit einem Solar-Inverter 6 Inbetriebnahmeabschluss. 1 Sprachauswahl. Anlage mit mehreren Solar-Invertern 2 Auswahl des Einsatzlandes. Vernetzung über CAN: Hauptgerät Nebengeräte Für Geräte der NT-Serie gilt: Griechenland 1 (Festland) Griechenland 2 (Inseln) 1 Abschlusswiderstand 2 CAN-Bus Auswahl des Einsatzlandes bestätigen. Die Inbetriebnahme beginnt mit dem von Ihnen gewählten Hauptgerät.
- Seite 32 Ihr Solar-Inverter speist den Strom erst nach der 8 Inbetriebnahmeabschluss. Auswahl des Einsatzlandes ins Netz ein! 3 Gerätemodus «Hauptgerät» auswählen. Die weiteren Geräte im CAN-Netzwerk werden automatisch als Nebengeräte konfiguriert. 4 Datum und Uhrzeit am Hauptgerät einstellen. 5 Start der Gerätesuche am Hauptgerät. Bei Geräten der NT-Serie: Die ID-Zuordnung der Nebengeräte kann automatisch oder manuell durchgeführt werden.
-
Seite 33: Häufige Fehler
Kein Sensor an Sensorkanal 1 (Solar) bzw. Sensorkanal 2 (Temperatur) gefunden. Warnung 502: Wenn Sie einen Sensor angeschlossen haben: Überprüfen Sie die Verbindung zu Ihrem Temperatur Sensor. Wenn Sie keinen Sensor angeschlossen haben: Überprüfen Sie die Konfiguration über den Sunways Browser. - Seite 115 C&F | Werbung und Dokumentation, Villingen-Schwenningen · www.cundf.de...
- Seite 116 Sunways AG Photovoltaic Technology Macairestraße 3 - 5 D - 78467 Konstanz Telefon +49 (0)7531 996 77-0 Fax +49 (0)7531 996 77-444 E-Mail info@sunways.de www.sunways.de Technische Hotline +49 (0)7531 996 77-577 Sunways AG Photovoltaic Technology C / Antic Cami Ral de Valencia, 38 E-08860 Castelldefels (Barcelona) Telèfono +34 93 6649440...
