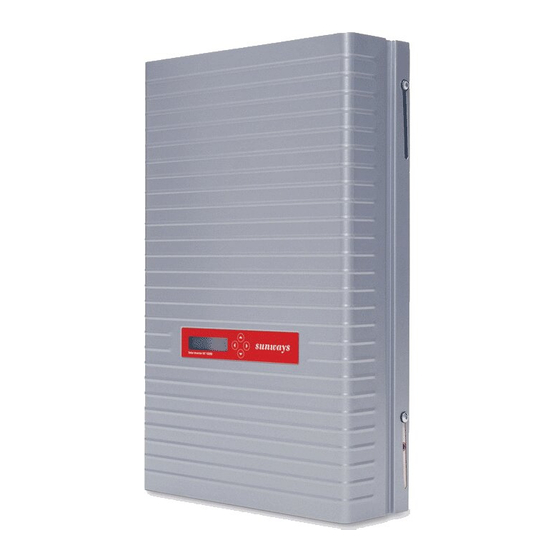

Sunways NT 2600 Benutzerhandbuch
Solar inverter
Vorschau ausblenden
Andere Handbücher für NT 2600:
- Benutzerhandbuch (50 Seiten) ,
- Benutzerhandbuch (86 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sunways NT 2600
Inhaltszusammenfassung für Sunways NT 2600
- Seite 1 MANUAL Benutzerhandbuch für Sunways Solar Inverter NT 2600, NT 4000 und NT 6000...
- Seite 2 180 mm 300 mm...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Information Sicherheitshinweise Allgemeine Sicherheitshinweise Öffnen des Gerätes Sunways Solar Inverter Lieferumfang, Überprüfen der Lieferung NT 2600, NT 4000 und NT 6000 Einbindung in das PV-System Auslegung des PV-Generators Standardkomponenten eines PV-Systems Schutzkonzept Hinweise zur Installation Sicherheitshinweise Elektrische Sicherheit... - Seite 4 Zu- und Abschalten des Solar Inverters Konfigurationen Struktur und Menü-Ebenen Hinweise zum Betrieb Überwachung und Diagnose Display Datenspeicher Software Sunways NT Monitor Allgemeine Informationen Initialisierung des Fernmodems Verbindungs- und Verschaltungs- möglichkeiten Belegung der Schnittstellenkabel Datenerfassung Sunways NT Monitor Bedienung Sunways NT Monitor Störungsanzeigen...
-
Seite 5: Sachwörter- Und Abkürzungs- 59 Verzeichnis
Anhang Sachwörter- und Abkürzungs- Bezeichnungen und Beschreibungen verzeichnis Funktions- und Informations- Funktionsprinzip und -erklärungen verzeichnis Blockschaltbild Technische Daten TYCO SOLARLOK-Steckverbindungen Konformitäts- und Unbedenklichkeits- erklärungen Allgemeiner Haftungsausschluss, Rechte, Eingetragene Warenzeichen... -
Seite 6: Allgemeine Information
1.0 Allgemeine Information... - Seite 7 Sicherheitshinweise Allgemeine Sicherheitshinweise Das Benutzerhandbuch enthält Sicherheits- Alle in diesem Abschnitt sowie im ge- hinweise. Diese sind durch ein Dreieck mit samten Benutzerhandbuch enthaltenen Ausrufezeichen gekennzeichnet. Sicherheitshinweise müssen unbedingt beachtet werden, um die Sicherheit des Anwenders zu gewährleisten. Das be- schriebene Produkt darf nicht betrieben werden, sofern irgendeine mechanische oder elektrische Komponente defekt ist.
- Seite 8 Öffnen des Gerätes Vor jedem Öffnen des Gehäuses muss das Gerät elektrisch vom Netz und vom Solargenerator getrennt werden. Das Gerät führt nach der Trennung vom PV-Generator für ca. fünf Minuten intern und an den Anschlussbuchsen des PV-Generators eine lebensgefährliche Spannung.
- Seite 9 Sunways Solar Inverter NT 2600, Überprüfen der Lieferung NT 4000 und NT 6000 Vor der Auslieferung werden unsere Lieferumfang Produkte auf ihren ordnungsgemäßen Zustand überprüft. Trotz der sorgfältigen, · Sunways Solar Inverter der NT-Serie recyclingfähigen Verpackung können · Montagerahmen Transportschäden auftreten, die in der ·...
- Seite 10 Sunways NT Sundim für den PV-Generator kann Ihnen dabei behilflich · Vermeiden Sie die Abschattung einzelner sein. Sunways NT Sundim finden Sie auf Module oder Solarzellen Ihrer Anlage. der beiliegenden CD-Rom oder auf unserer Dies kann zu starken Ertragsverlusten Homepage www.sunways.de.
- Seite 11 Standardkomponenten eines PV-Systems Ihr PV-System besteht, in Abhängigkeit von den Empfehlungen Ihrer PV-Planungs- fachkraft, aus folgenden Komponenten: Standardkomponenten des PV-Systems (1) PV-Generatorschalter (2) Einstrahlungssensor mit integriertem Temperatur- fühler (3) Netzsicherung (4) Energiezähler NETZ PV-Generatorschalter: Ausführung als DC-Lasttrennschalter zum Abschalten des PV-Generators vom Solar Inverter.
- Seite 12 Schutzkonzept Durch den Mikro-Controller werden laufend und parallel die nachstehenden Parameter überwacht und am Display angezeigt: · AFI-Fehler (Erdschluss) · Überhitzung des Kühlkörpers · DC-Überspannung · AC-Unter- und Überspannung Beim Auftreten einer Störung erfolgt eine sofortige Sperrung der Konvertierung und eine Trennung des Netzrelais.
- Seite 13 Hinweise zur Installation...
-
Seite 14: Sicherheitshinweise
Sicherheitshinweise Elektrische Sicherheit Vor dem Öffnen des Gehäuses muss der Solar Inverter elektrisch vom Netz und vom PV-Generator getrennt werden. Der Solar Inverter führt nach dem Trennen vom PV-Generator für ca. fünf Minuten intern und an den Anschlussbuchsen des PV-Generators eine lebensgefährliche Spannung. - Seite 15 Hinweise zur Reinigung Trennen Sie die Anlage vor jeder Reini- gung durch Öffnen der Netz-Trenneinrich- tung (Hauptsicherung) vom Stromnetz und öffnen Sie den Gleichstromschalter am PV-Generator, um die Gefahr von Stromschlägen auszuschließen. Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Anlage. Benutzen Sie niemals ätzende, lösungsmittelhaltige oder scheuernde Reinigungsmittel bzw.
-
Seite 16: Installation
Installation Die Installation des Solar Inverters darf nur von einer ausgebildeten, qualifizierten Elektro- fachkraft erfolgen. Zur Installation ist Spezialwerkzeug notwendig. Bitte lesen Sie dieses Kapitel sehr aufmerksam. Warme Luft 150 mm 150 mm Kühle Luft... -
Seite 17: Anforderungen An Den Aufstellungsort
Anforderungen an den Aufstellungsort Bei Einbau des Solar Inverters in einen Schaltschrank ist auf eine ausreichende · Mechanische Tragfähigkeit Wärmeabfuhr zu achten. Beachten Sie bei der Montage, dass der Solar Inverter 26 kg wiegt. Der Montage- Die Umgebungstemperatur darf – 25° C grund muss fest sein und das Gewicht bzw. -
Seite 18: Elektrischer Anschluss Und Kabeleinführung
Elektrischer Anschluss und Ist der Solar Inverter am Montagerahmen Kabeleinführung fixiert, kann der elektrische Anschluss durchgeführt werden. Das Gerät darf nur von einer Elektrofachkraft geöffnet wer- den. Hierzu wird der Gehäusedeckel gelöst und abgenommen. Beachten Sie für die Montage bitte die An der Unterseite befinden sich folgende Anweisungen im Faltblatt «SETUP»! Einführungsöffnungen für Kabel:... -
Seite 19: Netzanschluss
Netzanschluss Als Leitungsschutz-Element in Netzeinspei- serichtung empfehlen wir einen 3 x 25 A Sicherungsautomat. An die Zuleitung vom Solar Inverter zum Sicherungsautomat dürfen keine Verbraucher angeschlossen werden. Der Solar Inverter speist nur über Der Netzanschluss des Solar Inverters muss die Klemme L1 ein. 5-adrig erfolgen (L1, L2, L3, PE, N). - Seite 20 Verwenden Sie unbedingt ausreichend · Schließen Sie mit Hilfe eines Schlitz- große Kabelquerschnitte, um eine erheb- Schraubenziehers die Leitungen L1, L2, liche Erhöhung der Netzimpedanz zwi- L3, PE und N an die vorgesehene Leiter- schen der Hausverteilung und dem Solar plattenklemme an (siehe Abbildung Inverter zu vermeiden.
-
Seite 21: Pv-Generatoranschluss
Stellen Sie die elektrische Verbindung zum PV-Generatoranschluss Solar Inverter her. · Anschluss Der Anschluss des PV-Generators erfolgt über die von außen zugänglichen, berüh- rungssicheren TYCO SOLARLOK-Steckver- · Vorbereitung binder, die der Lieferung beigelegt sind. Führen Sie die Gleichstrom-Verkabelung Die TYCO SOLARLOK-Steckverbinder sind nach der Systemdimensionierung Ihrer für einen Kabelquerschnitt von 4 mm vor-... -
Seite 22: Wichtige Hinweise
Wichtige Hinweise · Nach Verbindung des PV-Generators mit dem Solar Inverter über die DC-Steck- verbinder und dem Einschalten des PV-Generatorschalters liegt intern die direkte PV-Generatorspannung an! · Beachten Sie, dass die Eingangskonden- satoren auch nach einem Abschalten des PV-Generatorschalters oder Abziehen der PV-Generatorsteckverbindung noch geladen sind! ·... - Seite 23 · Die DC-Spannung kann bis zu 750 V betragen. Das Gerät darf nur von einer Elektrofachkraft geöffnet werden! · Trennen Sie immer zuerst die PV-Genera- torseite durch das Öffnen des PV-Gene- ratorschalters und danach die Netzver- bindung durch Freischalten (Abschalten) der entsprechenden Netzsicherung! ·...
-
Seite 24: Kommunikationsschnittstellen
Kommunikationsschnittstellen Die Signalübertragung mit Hilfe der Schnittstelle RS 232 wird über eine 3-Drahtleitung und über die Schnittstelle RS 485 mittels einer 2-Drahtleitung realisiert. Über die Kommunikationsanschlüsse (Schnittstellen) können Betriebsdaten aus dem Datenspeicher mit einem externen Computer abgerufen und bestimmte Betriebseinstellungen vorgenommen werden. - Seite 25 Abbildung links). Beachten Sie folgende Belegung der Klemmen: Beachten Sie bitte die Beschreibung über die Software Sunways NT Monitor in RS 232: GND, RX, TX Kapitel 3.2. RS 485: RS 485 +, RS 485 - (Die übrigen Signale TX 2 und RX 2 sind nur für den Service vorgesehen.)
-
Seite 26: Anschluss Der Sensoren
(Abbildung oben) Anschlussblock für Daten gezeigt werden, wie ein solares Temperaturfühler-Leitungen mit den System funktioniert. Beim Zusammenspiel Signalen: Temp, Solar, V + und V -. mit der Visualisierungssoftware Sunways NT Monitor können die gespeicherten Daten veranschaulicht werden. - Seite 27 Belegung des Kabel-Klemmblocks: Messsignal Temperatursensor: Temp Messsignal Solarstrahlung: Solar positive Versorgung, 5V: Versorgung, GND: Verwenden Sie einen kleinen Schrauben- zieher. Drücken Sie auf die orangefarbene Klemme. Die Klemme öffnet sich. Führen Sie das mindestens 11 mm abiso- lierte Kabel in das jeweilige Klemmenloch ein.
-
Seite 28: Inbetriebnahme
Inbetriebnahme Zu- und Abschalten des Solar Inverters Verbinden Sie den Solar Inverter intern · Zuschalten durch das Erdungskabel (gelb-grün) mit Nachdem der Solar Inverter mechanisch dem Gehäusedeckel. (Siehe auch «SETUP» installiert und mit den elektrischen Schritt 7). Leitungen verbunden ist, kann das Gerät wie folgt in Betrieb genommen werden: Setzen Sie den Gehäusedeckel auf. - Seite 29 nicht ausreicht, kommt es bei trübem Wetter gelegentlich zu mehreren Einschalt- versuchen. Dies ist normal und beeinflusst weder den Ertrag noch die Funktionsweise des Solar Inverters. Öffnen Sie den Hauptschalter für die PV-Gleichspannung und die Netzsicherung wie oben beschrieben. Nach einer Warte- ·...
- Seite 30 Die Konfiguration des Solar Inverters anzuwenden) müssen jedoch direkt am erfolgt grundsätzlich über das Programm Gerät konfiguriert werden. Wollen Sie den Sunways NT Monitor mittels Laptop oder Solar Inverter ohne einen externen Laptop PC (siehe beiliegende CD). oder PC konfigurieren, oder die Sprachein- stellung ändern, beachten Sie bitte die...
- Seite 31 Dies ist die einzige Ausnahme, bei der am · Adresse des Solar Inverters: werkseitig offenen Gerät unter Spannung gearbeitet ist die Adresse «1» im Speicher abgelegt. werden darf! Bei mehreren Solar Invertern muss die Nummerierung fortlaufend eingestellt Entfernen Sie zur Konfiguration die werden.
- Seite 32 Verwenden Sie zum Drücken der Tasten beschädigt werden kann. Die Reset-Taste Isolationsmaterial (z. B. einen Kunststoff- (RST) setzt nur das Daten-Aufzeichnungs- stab). Vermeiden Sie den direkten Kontakt programm in seinen Ausgangszustand mit der Leiterplatte, damit die Elektronik zurück. Der Betrieb des Solar Inverters nicht durch elektrostatische Aufladung wird hierdurch nicht beeinflusst.
- Seite 33 Ausgehend von der aktuellen Anzeige Speichern Sie Ihre Einstellungen auf dem Display, erreichen Sie die nächste abschließend durch das Drücken der Menü-Ebene über die UP/DOWN-Taste. ESC/CUR-Taste. Die abgebildete Struktur erleichtert die Einstellungen auf den Menü-Ebenen. SOFTWARE GESAMTLEISTUNG SPRACHE LCD KONTRAST +/–...
-
Seite 34: Hinweise Zum Betrieb
Hinweise zum Betrieb... -
Seite 35: Überwachung Und Diagnose
3.1 Überwachung und Diagnose Display Das Punkt-Matrix LCD-Display ist gut sichtbar in das Gehäuse des Solar Inverters integriert. Die Anzeige hat eine Größe von 16 Zeichen und 2 Zeilen. Die obere Zeile 1 zeigt die momentane Einspeise- leistung des Solar Inverters. Die untere Zeile 2 gibt Betriebsdaten aus. - Seite 36 Datenspeicher Speichertiefe: durchschnittlich drei Tage, danach Überschreibung der Werte Ihr Solar Inverter ist serienmäßig mit einem · Speicherung der kumulierten Tagesarbeit internen Datenspeicher ausgestattet. in Wh und von 40 Tageswerten im Ring- Dieser Datenspeicher gibt Ihnen zu jeder speicher und fortlaufende Überschrei- Zeit einen detaillierten Einblick in die bung der Werte Funktionsweise und die relevanten Werte...
-
Seite 37: Software Sunways Nt Monitor
Internet heruntergeladen werden. Das beim Solar Inverter installierte Modem Systemvoraussetzungen sind: (Fernmodem) muss vor der Installation mit Hilfe der Software Sunways NT Monitor · Intel Pentium ab 100 MHz oder höher initialisiert werden. Beachten Sie hierzu die · Microsoft Windows 95/98/2000/NT Funktion «Hilfe»... - Seite 38 9600 Baud aufnimmt. Initialisierung des Fernmodems Sofern ein Fernmodem am Solar Inverter angebracht wird, muss es mit Hilfe eines PCs und der Software Sunways NT Monitor initialisiert werden. · Verbinden Sie das spannungsversorgte Fernmodem über den COM-Port mit dem PC.
- Seite 39 Verbindungs- und Verschaltungs- möglichkeiten (1) PV-Einzelanlage mit maximaler Distanz von 50 m zwischen Solar Inverter und PC RS 232 Verschaltung über RS 232 zum PC Über die Schnittstelle RS 232 kann ein einzelner Solar Inverter direkt mit einem PC verbunden werden Abisolierlänge: 11 mm Jumper JP400: offen...
- Seite 40 (2) PV-Einzelanlage mit Modem für Fernabfrage RS 232 RS 232 MODEM MODEM Verschaltung über RS 232 zum Modem Beim Anschluss eines einzelnen Solar Inverters wird das Fernmodem direkt an das Signal RS 232 angeschlossen. Abisolierlänge: 11 mm Jumper JP400: offen (2) Zur Installation der Fernabfrage eines einzelnen Solar Inverters kann das Signal RS 232 direkt vom Solar Inverter in das...
- Seite 41 (3) PV-System von bis zu 99 Solar Inverter mit Schnittstellenwandler (SSW) RS 485 RS 232 Verschaltung über RS 485/RS 232 zum PC Um mehrere Solar Inverter mit einem PC zu ver- binden, wird das Signal RS 485 von Inverter zu Inverter durchgeschleift, bis es in den Schnitt- stellenwandler geführt wird.
- Seite 42 Hierfür wird das Signal durch alle Geräte Der Schnittstellenwandler erzeugt ein hindurchgeschleift. Es befinden sich jeweils Signal RS 232. Mittels des Standard-Modem- zwei Klemmen «RS 485 +» und zwei Klem- kabeltyps D wird er mit dem PC verbunden. men «RS 485 -» an jedem Klemmblock. So Der Jumper JP400 muss an dem vom Schnitt- kann das Signal an der einen Klemme in stellenwandler entferntesten Solar Inverter...
- Seite 43 Verschaltung über RS 485/RS 232 zum Modem Um mehrere Solar Inverter an die Fernüber- wachung anzuschließen, wird der Schnittstellen- wandler über RS 232 direkt mit einem Modem verbunden. Der Jumper JP400 wird an dem vom Schnittstellenwandler entferntesten Solar Inverter geschlossen. Bei allen anderen Solar Invertern muss er sich in geöffneter Position befinden.
- Seite 44 Belegung der Schnittstellenkabel Kabeltyp A Buchse zum Signalleitungen PC, 9-polig zum Solar Inverter auf X 400 Kabeltyp B Stecker Signalleitungen zum Modem, zum Solar Inverter 9-polig auf X 400...
- Seite 45 Stecker zum zum Modem, Schnittstellen- 9-polig wandler Auffinden des Jumpers JP400 im Sunways Solar Inverter Bitte prüfen Sie die korrekte Position des Jumpers JP400 in Abhängigkeit Ihrer gewählten Kommunikationsschaltung. Sie finden diesen Jumper oberhalb der Kommunikationsanschlüsse (siehe neben- stehende Abbildung).
- Seite 46 Datenerfassung Sunways NT Monitor · Monatswerte Datum im Solar Inverter, eingespeist seit · Online-Werte Inbetriebnahme und Monatsenergie. DC-Spannung (U_DC), AC-Spannung (U_AC), AC-Strom (I_AC), Datum, Uhrzeit, AC-Leis- Darstellung als Grafik oder Print; Speicher- tung, Modultemperatur, Moduleinstrahlung, möglichkeit als Bitmap; Einzoomen der «eingespeist heute», «eingespeist seit...
- Seite 47 Bedienung Sunways NT Monitor Sofern Sie mehrere Solar Inverter benutzen und eine Änderung der Nummerierung Nach der Installation der Software Sunways vornehmen möchten, können Sie im NT Monitor auf Ihrem PC können Sie das Bereich der rechten Fensterhälfte oben die Programm starten.
- Seite 48 «Tageswerte» und «Monatswerte» durch anklicken der jeweiligen Tasten. Verlassen Sie das Fenster mit der Taste «Schließen». Sie gelangen wieder in das Menü «Einstellungen». · Menü Hilfe Im Menü «Hilfe» finden Sie weitere hilf- reiche Informationen zur Bedienung der Software Sunways NT Monitor.
-
Seite 49: Störungsanzeigen
Störungsanzeigen Displaydarstellung bei AC-Unterspannung: Zeile 1 Fehler: UAC_3 Ihr Solar Inverter arbeitet vollautomatisch und wartungsfrei. Sollte es dennoch zu Zeile 2 Unterspannung Betriebsstörungen aufgrund externer oder interner Ursachen kommen, so werden diese auf dem Display angezeigt. · AC- Über- / Unterspannung (1-phasig) ·... - Seite 50 · DC- Überspannung Displaydarstellung bei AFI-Fehlerschutz: Eine maximale Leerlaufspannung des Zeile 1 Fehler: AFI PV-Generators von 750 V wird zugelassen. Sämtliche Bauteile des DC-Eingangs sind Zeile 2 Fehlerstrom mit einem Sicherheitsfaktor ausreichend dimensioniert. Wird die Schwelle über- schritten, stoppt der Solar Inverter die Einspeisung und ein «DC-Überspannungs- ·...
-
Seite 51: Störungsdiagnose
Störungsdiagnose Störungsanzeige Ursachen Abhilfen Übertemperatur Die maximal zulässige Der Installationsort ist nicht geeignet. Umgebungstemperatur von Bitte suchen Sie einen anderen Instal- 40° C wurde überschritten. lationsort. Bei der Installation wurde Säubern Sie den Solar Inverter, falls die notwendige Luftzirkula- Schmutz die Kühlung behindert. tion nicht berücksichtigt. - Seite 52 Störungsanzeige Ursachen Abhilfen UAC_1 Die Netzspannung ist zu Der Solar Inverter überwacht die Gren- UAC_3 niedrig oder zu hoch. zen der minimal und maximal zulässigen AC-Unter- /Über- Netzspannung 3-phasig. Bei einer Über- spannung oder Unterschreitung dieser Grenzen (Umin = 184 V, Umax = 264 V) schaltet sich der Solar Inverter aus und läuft auto- matisch erst wieder an, wenn der Spannungswert erneut innerhalb der...
- Seite 53 Solar Inverter daraufhin vom Netz getrennt hat. Falsche Uhrzeit, Die Batterie ist leer. Lassen Sie die Batterie (Knopfzelle) Daten werden von einer Fachkraft austauschen. in Sunways Die Batterie befindet sich auf der NT Monitor mit LCD-Display-Platine. falschen Zeit- angaben abge- legt...
-
Seite 54: Garantiebestimmungen Und
Arbeitszeit im Werk Konstanz nachgebes- die Mängel innerhalb von 14 Tagen ab sert. Aufwendungen zur Montage wer- Eingang des Gerätes bei der Sunways AG den vom Kunden getragen, sofern nichts zu beseitigen. Ist dies nicht möglich, wird Gegenteiliges vereinbart wurde. - Seite 55 uns daher vor der Abholung, falls Ihnen die Originalverpackung abhanden gekommen ist. Gegen Entgelt stellen wir Ihnen gerne eine neue Verpackung zur Verfügung. · Haftungsausschluss Ausgeschlossen sind Ansprüche und Haftung für mittelbare oder unmittelbare Schäden aufgrund von: · Eingriffen, Änderungen oder Reparatur- versuchen ·...
- Seite 56 Anhang...
-
Seite 57: Sachwörter- Und Abkürzungsverzeichnis
Sachwörter- und Abkürzungsverzeichnis Bezeichnung Beschreibung Wechselspannung (Alternating Current): Netzstrom AFI, RCD Personenschutz bei Fehlerströmen AFI: Allstromsensitive Fehlerstromüberwachungseinheit RCD: Residual Current Device; Gleichspannung (Direct Current) PV-Generatorseite des Solar Inverters Elektromagnetische Verträglichkeit Energieversorgungsunternehmen Strom, mit dem der Solar Inverter i. d. R. betrieben wird Kennzeichen der Schutzart gegen äußere Umgebungseinflüsse (Eindringen von Wasser und mechanischen Fremdkörpern) Kilowatt... - Seite 58 Bezeichnung Beschreibung Netzimpedanz Wechselstromwiderstand des Netzes, Scheinwiderstand Nennleistung DC und AC: Leistung, die der Wechselrichter permanent aufnehmen (DC) oder abgeben (AC) kann Temperaturfühler Photovoltaik PV-Generator- DC-Lasttrennschalter zum Abschalten des PV-Generators schalter vom Solar Inverter Spannung: gibt an, mit welcher normalen Betriebsspannung der Solar Inverter betrieben wird...
-
Seite 59: Funktions- Und Informationsverzeichnis
Durch die zum Patent angemeldete sind wichtige Eingangsgrößen für die ® HERIC -Technologie im selbstgeführten Regelung und die Einstellung des richti- Sunways Solar Inverter werden die bei ge- gen Arbeitspunktes. wöhnlichen Solar Invertern anfallenden ® Ummagnetisierungsverluste in den Strom- · Solar Inverter mit HERIC -Technologie einprägedrosseln sowie die Schaltverluste... - Seite 60 Kommunikation mit dem Solar Inverter mit der Norm DIN V VDE V 0126-1-1. bzw. dem PV-System. Über die zugehörige Software Sunways NT Monitor kann das Zusätzlich verfügt der AFI der Solar System visualisiert werden. Inverter NT 2600, NT 4000 und NT 6000...
- Seite 61 über eine absolut zeitunabhängige Effektivwert-Abschaltschwelle, die abhän- gig von der Leistungsklasse ist. Das Modell NT 2600 wird bei einem absoluten Fehler- strom von 130 mA abgeschaltet, das Modell NT 4000 bei einem absoluten Fehlerstrom von 200 mA und das Modell NT 6000 bei einem absoluten Fehlerstrom von 300 mA.
- Seite 62 Blockschaltbild ≈ PV-GENERATOR DC-FILTER KAPAZ. SPEICHER ® HERIC TEMP REGLER REGELUNG DIFF.-MESSUNG DATENAUFBE EINSTRAHLUNG TEMPERATUR DATEN EINSTRAHLUNGSSENSOR UND TEMPERATURFÜHLER (OPTIONAL) RS 232 MIKRO RS 485 CONTROLLER...
-
Seite 63: Lcd-Display
STROMEINPRÄGEDROSSEL AC-FILTER NETZSCHÜTZ FEHLERSTROM REITUNG DIFF.-MESSUNG NETZ LCD-DISPLAY TASTATUR L 1, L 2, L E (2 ZEILEN) N, P E... - Seite 64 Technische Daten Solar Inverter NT 2600 Modell 1500 bis 2750 W Empfohlene Solargeneratorleistung 2300 W Eingang Nennleistung Stand-by-Verbrauch < 0,005 W Nachtverbrauch 15 W Einspeisung ab 400 V Nennspannung 350 ≤ U ≤ 650 V Spannungsbereich 750 V Leerlaufspannung 410 V...
- Seite 65 Solar Inverter NT 4000 Solar Inverter NT 6000 2000 bis 4125 W 4000 bis 6250 W 3400 W 5200 W < 0,005 W < 0,005 W 15 W 15 W 400 V 400 V 350 ≤ U ≤ 650 V 350 ≤...
- Seite 66 Netzspannungsüberwachung dreiphasig Erdschlußüberwachung AFI (Allstromsensitiv) Ausgangscharakteristik Stromquelle Netzanschluß Sicherungsauslegung 16 A Notwendige Phasen Anzahl Netzanschluß Anzahl Einspeisephasen (230 V einphasig) Datenschnittstellen RS 232, RS 485 Sensorschnittstellen Einstrahlung, Temperatur Anzeige LCD, 2 x 16 Zeichen Schutzart gegen Umwelteinflüsse IP 54 Relative Luftfeuchtigkeit max. 95 Prozent Kühlung Freie Konvektion...
- Seite 67 dreiphasig dreiphasig AFI (Allstromsensitiv) AFI (Allstromsensitiv) Stromquelle Stromquelle 25 A 25 A RS 232, RS 485 RS 232, RS 485 Einstrahlung, Temperatur Einstrahlung, Temperatur LCD, 2 x 16 Zeichen LCD, 2 x 16 Zeichen IP 54 IP 54 95 Prozent 95 Prozent Freie Konvektion Freie Konvektion...
- Seite 68 TYCO SOLARLOK-Steckverbindungen Die TYCO SOLARLOK-Steckverbinder sind nur zum Anschluss an festverlegte Leitungen zugelassen! Abb.: TYCO-Crimpzange zur Montage von TYCO SOLARLOK-Steckverbindern Sie dürfen nicht unter Last getrennt werden! Hierzu ist der Stromkreis an einer ge- eigneten Stelle zu unterbrechen! Die Leitungen sind nahe am TYCO SOLAR- LOK-Steckverbinder mit einem ent- sprechenden Aufkleber zu versehen! Zum Schutz vor einem elektrischen Schlag...
- Seite 69 Jegliche Art von Verschmutzung (Staub, von 5,3 bis 6,2 mm Manteldurchmesser) und Feuchtigkeit etc.) beeinflusst das Steckver- 8 mm (für Leitungen von 7,2 bis 8,0 mm binder-System hinsichtlich der Funktion Manteldurchmesser). Die Dichtung ist mit über den angestrebten Gebrauchszeitraum dem Manteldurchmesser der verwendeten negativ.
- Seite 70 Zubehörs den Bestimmungen der EG-Richtlinie 73/23/EWG in der Folge 93/68/EWG entspricht: Solar Inverter Produkt Sunways AG, Photovoltaic Technology Hersteller Macairestr. 3 - 5, D - 78467 Konstanz Sunways NT 6000, NT 4000, NT 2600 2003-05-15 ab Herstellungsdatum Norm EN 50178 angewendete Normen Titel...
- Seite 71 Aufbau auf einem normkonformen Messplatz. Die gesetzlichen Anforderungen an die Störfestigkeit und Störaussendungen, Grenzwerte und Normen sind in der oben genannten Dokumentation angegeben. Diese Sunways Produkte sind für den Einbau in ein PV-System vorgesehen. Die Prüfergebnisse sind nicht in allen Fällen auf den eingebauten Zustand im PV-System übertrag- bar.
- Seite 72 Konformitätserklärung zur Nennleistung und zur maximalen Ausgangsscheinleistung von Photovoltaik-Wechselrichtern. Solar Inverter Produkt Sunways AG, Photovoltaic Technology Hersteller Macairestr. 3 - 5, D - 78467 Konstanz NT 6000 NT 4000 NT 2600 Typ Sunways 4,6 kVA 3,3 kVA 2,2 kVA Nennscheinleistung S...
- Seite 73 4. Ausgabe 2001 Erläuterungen Die Sunways Solar Inverter der NT Serie sind einphasig einspeisende, nicht inselbetriebsfähige Solar Inverter. Sie sind mit einer Spannungsüberwachung sowie mit einer dreiphasigen Überwachung der verketteten Spannung auf Spannungsrückgang nach Abschnitt 2.4.2 der VDEW Richtlinie (4. Auflage 2001) ausgestattet. Daher ist eine jederzeit zugängliche Freischaltstelle nicht erforderlich (siehe Abschnitt 2.1.2 Schaltstelle mit Trennfunktion).
- Seite 74 Vorankündigung zu ändern. Eingetragene Warenzeichen · Diese Anleitung darf ohne vorherige schriftliche Genehmigung von der Sunways NT 2600, NT 4000 und NT 6000 Sunways AG weder ganz noch teilweise und das Logo Sunways sind eingetragene in irgendeiner Form oder mit irgend- Warenzeichen der Sunways AG, Konstanz.
- Seite 75 Konzeption und Gestaltung: Denklabor Kommunikationsbüro GmbH, Luzern/Schweiz...
- Seite 76 Sunways AG Photovoltaic Technology Macairestraße 3 - 5 D - 7 8 4 6 7 Konstanz Telefon + 49 7531 996770 Fax + 49 7531 996774 4 4 E-Mail info @ sunways.de www. sunways.de...
