(2) PV-Einzelanlage mit Modem für Fernabfrage
PV

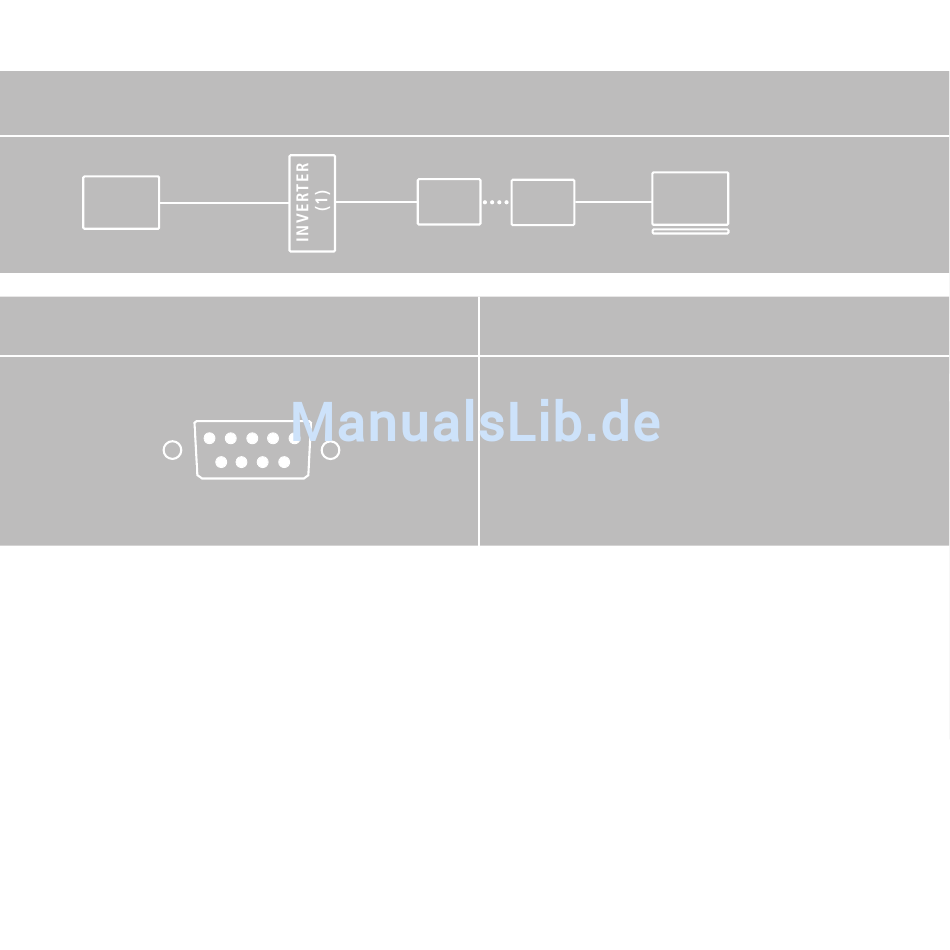

Verschaltung über RS 232 zum Modem
SUB-D-Stecker
(2) Zur Installation der Fernabfrage eines
einzelnen Solar Inverters kann das Signal
RS 232 über den SUB-D-Stecker direkt vom
Solar Inverter in das Fernmodem geleitet
werden. Hierfür ist der Kabeltyp 2 (Stan-
dard-Modemkabel) zu verwenden. Für die
Verbindung RS 232 zwischen Solar Inverter
und Modem sollte eine Kabellänge von
25 m nicht überschrittenwerden.
Der Jumper JP400 muss sich in geöffneter
Stellung befinden.
RS 232
MODEM
MODEM
Beim Anschluss eines einzelnen Solar Inverters
wird das Fernmodem direkt an die externe
Schnittstelle RS 232 an der Unterseite des
Gerätes angeschlossen.
Jumper JP400: offen
46
RS 232
PC
