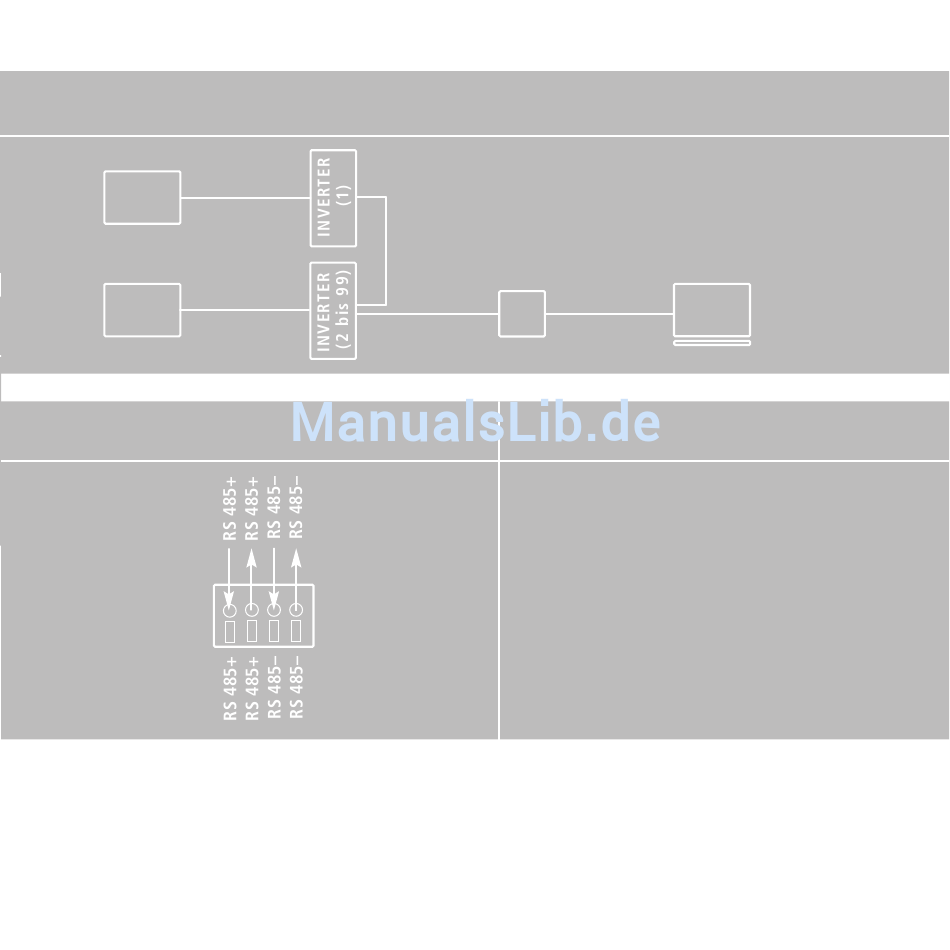

(3) PV-System von bis zu 99 Solar Inverter mit Schnittstellenwandler RS 485 / RS 232
PV
PV
Verschaltung über RS 485 / RS 232 zum PC
(3) Anhand dieser Verschaltung können bis
zu 99 Solar Inverter miteinander verbunden
und ausgelesen werden. Hierbei ergibt sich
eine maximale Kabellänge von 500 m
RS 485 RS 232
SSW
Um mehrere Solar Inverter mit einem PC zu ver-
binden wird das Signal RS 485 von Inverter zu
Inverter durchgeschleift, bis es in den Schnitt-
stellenwandler (SSW) geführt wird. Von dort
wird das Signal RS 232 zum PC geleitet. Der
Jumper JP400 wird an dem vom Schnittstellen-
wandler entferntesten Solar Inverter geschlos-
sen. Bei allen anderen Solar Invertern muss er
sich in geöffneter Position befinden.
Abisolierlänge: 11 mm
Jumper JP400: siehe oben
zwischen dem Schnittstellenwandler und
dem entferntesten Solar Inverter. Die einzel-
nen Solar Inverter werden über die Schnitt-
stelle RS 485 miteinander verschaltet.
