Inhaltszusammenfassung für Sunways AT 2700

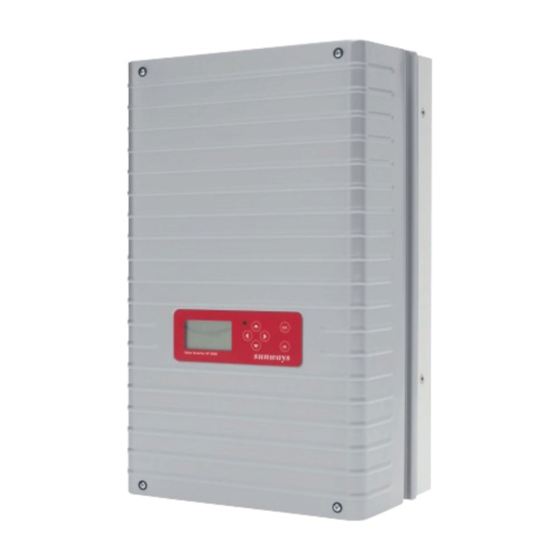

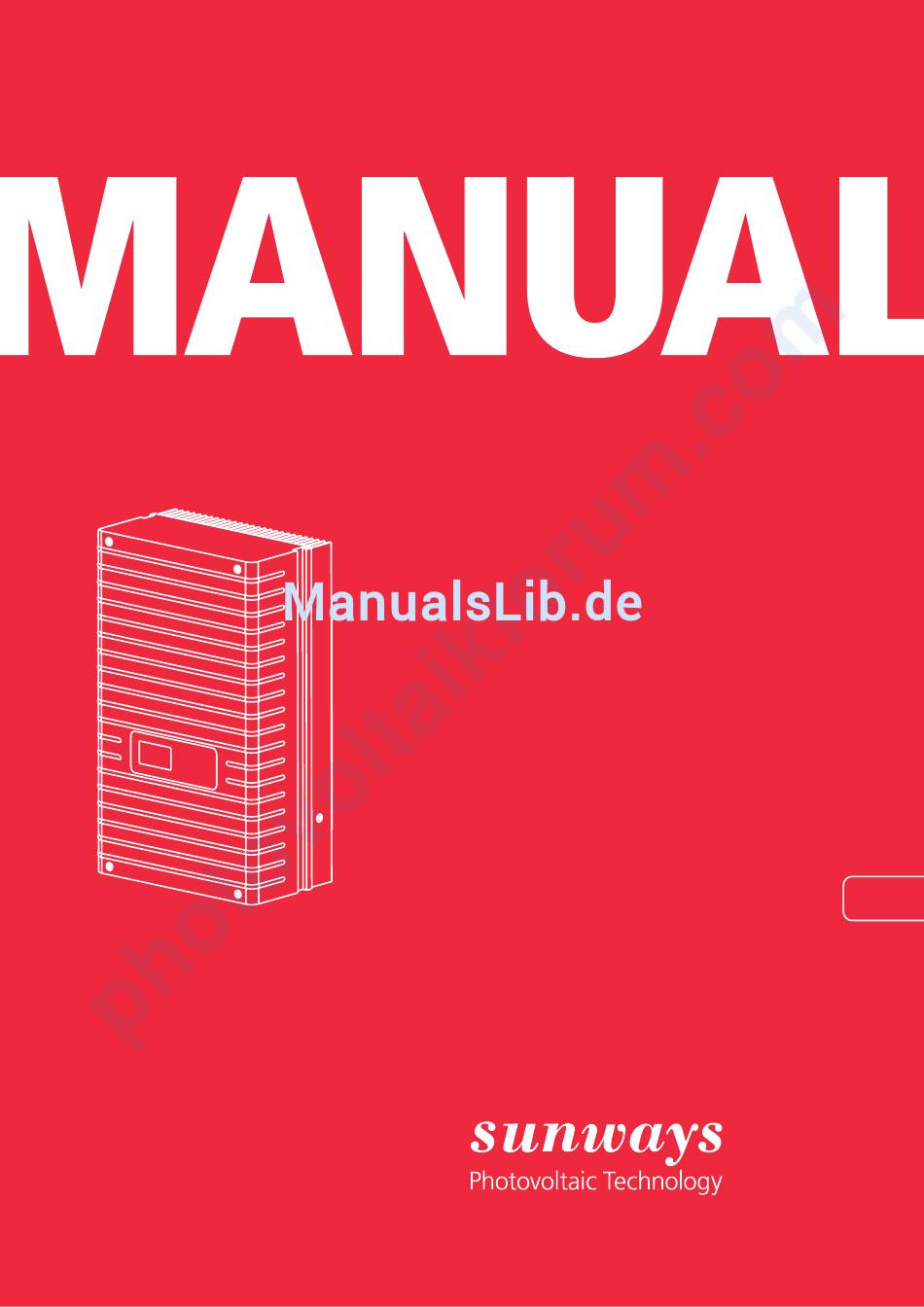

- Seite 1 Benutzerhandbuch Sunways Solar-Inverter AT 2700, AT 3000, AT 3600, AT 4500, AT 5000 deutsch...
- Seite 2 Dieses Benutzerhandbuch darf – auch auszugsweise – nur mit ausdrücklicher, schriftlicher Genehmigung durch die Sunways AG nachgedruckt oder vervielfältigt werden. Jede von der Sunways AG nicht autorisierte Art der Vervielfältigung, Verbreitung oder Speicherung auf Datenträgern in jeglicher Form und Art stellt einen Verstoß...
-
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich für einen Sunways Solar- In diesem Benutzerhandbuch finden Sie Erläuterun- Inverter der AT-Serie entschieden haben! gen zur Verwendung des Sunways Solar-Inverters. Sie lernen die vielfältigen Möglichkeiten des Solar- Inverters kennen. Es werden Hinweise zur Sicherheit,... -
Seite 4: Inhaltsverzeichnis
Inhalt Produktbeschreibung Bestimmungsgemäße Verwendung Funktionsbeschreibung Einbindung in die Solaranlage Auslegung des Solargenerators Standard-Komponenten einer Solaranlage Baugruppenbeschreibung Lieferumfang Sicherheitshinweise Allgemeine Sicherheitshinweise Symbol- und Hinweiserklärung Warnhinweise im Benutzerhandbuch Symbole im Benutzerhandbuch Warnhinweise und Symbole am Gerät Grundlegende Sicherheitsmaßnahmen Sicherheitskonzept Installation Mechanische Installation Anforderungen an den Aufstellungsort Montage Elektrische Installation... - Seite 5 Inhalt Inbetriebnahme Zu- und Abschalten des Solar-Inverters Zuschalten Abschalten Inbetriebnahme Inbetriebnahme Einzelgerät Inbetriebnahme mehrerer vernetzter Geräte Nachträgliche Inbetriebnahme Bedienung Bedienelemente Bedienfeld LCD-Display Tastatur Betriebs-LED Standard-Bildschirm (Einzelgerät) Standard-Bildschirm (Anlage) Zugriffsrechte Kunden-Bereich Installateur-Bereich Menüstruktur Übersicht der Bildschirmanzeigen Störungsanzeigen Fehler im Bereich des Solargenerators Fehler im Bereich des AC-Netzes Fehler im Bereich des Wechselrichters Fehler im Bereich Schnittstellen / Kom-...
- Seite 6 Inhalt Zugriff über DSL-Router Verbindung über das Sunways Modem Einwahl von einem PC auf den Solar- Inverter 6.10 Sunways Browser Allgemein Zugriffsschutz Übersicht – Menü Sprachumschaltung Einstellung Datum/Uhrzeit Software-Update 6.11 Internet-Einwahl per Modem Modem Einstellungen Email-Einstellungen 6.12 Aktive Alarmierung Allgemein Alarmierungs-Einstellungen 6.13 Sunways Portal-Anbindung...
-
Seite 7: Produktbeschreibung
Großanzeigen Bestimmungsgemäße Verwendung · Alarmrelais zur Realisierung einfacher Überwa- chung vor Ort Der Sunways Solar-Inverter AT ist das Bindeglied zwischen Ihrem Solargenerator und dem öffentli- chen Stromnetz. Die Energie von dem angeschlos- · Schnittstelle zum Anschluss eines Einstrahlungs- senen Solargenerator wird in netzkonformen und Temperatursensors AC-Strom umgewandelt und eingespeist. -
Seite 8: Einbindung In Die Solaranlage
Module oder Solarzellen Ihrer Anlage. Dies kann Das Auslegungsprogramm Sunways Sundim kann zu starken Ertragsverlusten führen. Ihnen dabei behilflich sein. Sunways Sundim fin- den Sie auf beiliegender CD-ROM oder auf unserer Homepage www.sunways.de. Berücksichtigen Sie folgende Punkte bereits vor der Planung Ihrer Anlage: ·... -
Seite 9: Standard-Komponenten Einer Solaranlage
1 Produktbeschreibung Standard-Komponenten einer Solaranlage Baugruppenbeschreibung Ihr PV-System besteht, abhängig von den Empfeh- lungen Ihrer PV-Planungsfachkraft, aus folgenden Komponenten: – 1 Solargenerator – 2 Solar-Inverter mit integriertem DC-Lasttrennschalter 3 Netzsicherung und Energiezähler Optionen 4 Einstrahlungssensor mit integriertem Temperaturfühler 1 Bedienfeld mit LCD-Display, Betriebs-LED und 5 PC zur Anlagenüberwachung Tastatur 6 Großanzeige... -
Seite 10: Lieferumfang
Solar-Inverter feststellen, so informieren Sie bitte · CD-ROM, u.a. mit: Manual, Auslegungs- unverzüglich das Transportunternehmen. Im programm Sunways Sundim, Produkt- und Bedarfsfall wird Sie Ihr Fachhändler gerne unter- Serviceinformationen stützen. Eine mögliche Schadensmeldung muss auf jeden Fall spätestens sieben Tage nach Erhalt der Ware schriftlich beim Transportunternehmen vorliegen. -
Seite 11: Allgemeine Sicherheitshinweise
Sicherheitshinweise Gewährleistung und Haftung Grundsätzlich gelten die „Allgemeinen Verkaufs- Allgemeine Sicherheitshinweise und Lieferbedingungen“ der Sunways AG. Gewähr- leistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine Hinweise in der Betriebsanleitung beachten! Voraussetzung für den sicherheitsgerechten oder mehrere der folgenden Ursachen zurückzufüh- Umgang und den störungsfreien Betrieb des Solar-... -
Seite 12: Symbol- Und Hinweiserklärung
2 Sicherheitshinweise Symbol- und Hinweiserklärung Warnhinweise und Symbole am Gerät Für das schnelle Erfassen dieser Anleitung und den Die folgenden Warnhinweise am Gehäuse des Solar- sicheren Umgang mit dem Solar-Inverter werden Inverters weisen auf Gefahren hin. Beachten Sie die folgende Warnhinweise und Symbole verwendet. Hinweise genau! Warnhinweise im Benutzerhandbuch Dieses Symbol weist darauf hin, dass das Benutzer-... -
Seite 13: Grundlegende Sicherheitsmaßnahmen
Parameter über- anderen Bestimmungen von einer qualifizierten wacht und angezeigt: Elektrofachkraft vorgenommen werden! · DC-Überspannung Der Solar-Inverter darf nur von der Sunways AG · Überspannung L1, L2, L3 autorisierten Personen geöffnet werden! · Unterspannung L1, L2, L3 ·... -
Seite 14: Mechanische Installation
Installation · Bei Einbau des Solar-Inverters in einen Schalt- schrank oder geschlossenen Raum ist auf eine Mechanische Installation ausreichende Wärmeabfuhr zu achten. · Die Umgebungstemperatur darf -25°C bzw. Anforderungen an den Aufstellungsort +40°C nicht unter- bzw. überschreiten. Bei Umge- bungstemperaturen über 40°C regelt der Wech- selrichter automatisch seine Leistung herunter. -
Seite 15: Montage
3 Installation Montage 6. Sichern Sie den Solar-Inverter, indem Sie die Zur Montage des Solar-Inverters gehen Sie wie folgt Sicherungsschraube festziehen. vor: 1. Halten Sie die Wandhalterung an die Stelle, wo Sie den Solar-Inverter anbringen möchten, und zeichnen Sie die Montagelöcher an. 2. -
Seite 16: Elektrische Installation
3 Installation Elektrische Installation · Die Steckverbinder dürfen nicht unter Last getrennt werden. Solargenerator-Anschluss · Trennen Sie immer zuerst die Netzverbindung durch Abschalten der entsprechenden Netzsiche- rung und danach die Solargeneratorseite durch Öffnen des DC-Lasttrennschalters. Lebensgefahr durch Stromschlag! · Das Berühren von Spannung führenden Teilen Übersicht kann zum Tod führen. - Seite 17 3 Installation Tyco Solarlok-Steckverbindungs-System · Zum Crimpen der Steckverbinder darf nur die Das Solarlok-Steckverbindungs-System dient der Tyco Solarlok-Handcrimpzange verwendet einfachen und zuverlässigen Verschaltung einzelner werden. Solargeneratoren bis hin zum Solar-Inverter. · Bei der Konfektionierung müssen die Steckver- Komponenten binder immer allseitig von anderen Spannungs- Folgende Steckverbinder kommen zum Einsatz: quellen getrennt sein.
- Seite 18 3 Installation Bei der Montage ist folgende Reihenfolge zu beachten: 1. Abisolieren der spannungsfreien Leitung. VORSICHT Die Steckverbinder dürfen nicht unter Last getrennt werden. Hierzu ist der Stromkreis an einer geeigne- ten Stelle zu unterbrechen. 2. Ancrimpen des Rundkontaktes mit der Tyco Lösen der Verriegelung durch Druck auf die Riffe- Solarlok-Handcrimpzange.
- Seite 19 3 Installation Verschaltungsbeispiel – – – – – 1 Solar-Modulbox 2 Minus-kodierte Buchse 3 Minus-kodierter Stecker 4 Plus-kodierte Buchse 5 Neutraler Stecker 6 Solar-Inverter...
-
Seite 20: Netzanschluss
3 Installation Netzanschluss – – Lebensgefahr durch Stromschlag! · Das Berühren von Spannung führenden Teilen kann zum Tod führen. 1 DC-Lasttrennschalter 2 AC-Anschluss · Sämtliche elektrische Arbeiten müssen unter Beachtung der VDE-Bestimmungen, nationalen und anderen Bestimmungen von einer qualifi- Grundsätzlich wird zwischen zwei verschiedenen zierten Elektrofachkraft vorgenommen werden! Anschlussmöglichkeiten des Solar-Inverters an das öffentliche Stromnetz unterschieden:... - Seite 21 Inverter 3 Steckergehäuses auf die Leitung. Als Leitungsschutz-Element in Netzeinspeiserich- tung wird ein entsprechender Sicherungsautomat empfohlen: AT 2700: 16 A AT 3000: 16 A 3. Kabelenden gemäß Pinbelegung an den Klem- AT 3600: 25 A men des Steckers anschließen. Anzugsmoment AT 4500: 25 A 0,7 Nm.
-
Seite 22: Installation Der Kommunikation
3 Installation Pinbelegung AC-Bajonettstecker Installation der Kommunikation Die Schnittstellen finden Sie hinter der wetterfesten Anschlussbox auf der Unterseite des Solar-Inverters. Die Skizze zeigt die Anschlüsse im Inneren des AC-Steckers! Diese sind an der Aussparung am PE- – Anschluss zu erkennen. –... -
Seite 23: Vernetzung Der Solar-Inverter Über Can-Bus
Ethernet-Kabel. Jeweils am ersten und kann dabei entweder am Display des Solar Inverters letzten Solar-Inverter in der Reihe ist ein Abschluss- oder im Sunways Browser vorgenommen werden. widerstand einzustecken. Die steckbaren Abschluss- widerstände sind im Lieferumfang enthalten. Einstellung der Bitrate über das Display-Menü: «Einstellungen –... - Seite 24 Netzwerk ≤ 500 m – 1 CAN-Bridge Netzwerk ≤ 1000 m – 2 CAN-Bridges … usw. Sie können die CAN-Bridge über Sunways beziehen. Für weitere Informationen wenden Sie sich bitte an die Technische Hotline. Die CAN-Bridge unterteilt den Bus dabei in zwei physikalisch unabhängige Segmente.
-
Seite 25: Vernetzung Der Solar-Inverter Über Die Rs485-Schnittstelle
3 Installation Vernetzung der Solar-Inverter über die RS485-Schnittstelle Möchten Sie eine Solaranlage mit Sunways Solar- Invertern der älteren NT-Generation (750 V oder 850 V) gemeinsam überwachen, so können Sie hierzu die in den Solar-Invertern integrierte RS485- Schnittstelle verwenden. Das mit RS485 vernetzte System können Sie mit dem Sunways Communicator... -
Seite 26: S0-Schnittstelle
S0-Schnittstelle Temperatur- und Einstrahlungssensor Der S0-Impulsausgang ermöglicht z.B. den Anschluss Der optionale Zusatz eines Einstrahlungssensors einer Großanzeige (Sunways Display) zur Anzeige (Typ Si-01TC-K, Ingenieurbüro Mencke & Tegtmeyer) der Momentanleistung, der Energieerträge sowie mit integriertem PT-100-Temperaturfühler zur Temperaturmessung ermöglicht die Erfassung der auch der CO -Einsparung. -
Seite 27: Anschluss Des Alarmrelais
3 Installation Belegung des Sensor-Anschlusses Schaltbild Einzelgerät Pinbelegung Anschluss- Anschluss- Stecker Sensor bezeichnung bezeichnung Sensor Solar-Inverter Pin 1 Plus-Signal Temp Temperatur Pin 2 Plus-Signal Solar Bestrahlungsstärke Schaltbild mit mehreren Geräten Pin 3 Bezugsmasse Pin 4 Plus-Anschluss Ver- sorgung +5 V Anschluss des Alarmrelais Die Solar-Inverter sind serienmäßig mit einem potenzialfreien Alarmrelais ausgestattet. -
Seite 28: Inbetriebnahme
Inbetriebnahme Zuschalten Zu- und Abschalten des Solar-Inverters 1. Schalten Sie die Netzverbindung durch den externen Sicherungsautomaten ein. 2. Schalten Sie die Solargeneratorspannung durch Schließen des DC-Lasttrennschalters ein (Schalt- stellung 1). Bei ausreichender Eingangsspannung VORSICHT nimmt der Solar-Inverter seinen Betrieb auf. ·... -
Seite 29: Inbetriebnahme Einzelgerät
4 Inbetriebnahme Inbetriebnahme Inbetriebnahme Einzelgerät Beim erstmaligen Zuschalten des Solar-Inverters wird Anlage mit einem Solar-Inverter automatisch das Inbetriebnahmemenü gestartet. Einzelgerät Es hilft Ihnen die Standard-Einstellungen durchzuführen. Für das bessere Verständnis der Tastatur-Bedienung beachten Sie bitte auch das Kapitel Bedienung. 1. Bei der Erstinbetriebnahme erscheint am Display Im Folgenden wird ausführlich die Inbetriebnahme folgende Anzeige: des Solar-Inverters als... -
Seite 30: Inbetriebnahme Mehrerer Vernetzter Geräte
4 Inbetriebnahme 4. Im Auswahlmenü mit den Eintrag «Einzel- Beispiel: gerät» auswählen. Ihr gewähltes Passwort lautet „Solar“. Dieses Pass- wort hat 5 Zeichen. Vom System werden daher auto- matisch drei ‚‚*“ angehängt, so dass das Passwort „Solar***“ lautet. bestätigen. 5. Datum und Uhrzeit einstellen. Passwort mit bestätigen. - Seite 31 4 Inbetriebnahme Kompatibilität der Sunways Solar-Inverter untereinander Eine Übersicht darüber, welche Geräte Sie auf wel- che Weise miteinander vernetzen können und was dabei zu beachten ist, finden Sie in der nachfolgen- den Tabelle: NT-Serie (900 V) PT-Serie AT-Serie NT-Serie (850 V)
- Seite 32 4 Inbetriebnahme 4. Im Auswahlmenü mit den Eintrag «Hauptgerät» auswählen. Bei Mischanlagen mit Solar-Invertern AT und PT ist der Solar-Inverter PT immer das Hauptgerät. Inbetriebnahme Hauptgerät 1. Bei der Erstinbetriebnahme erscheint am Display folgende Anzeige: bestätigen. Die weiteren Geräte im CAN-Netzwerk werden automatisch als Nebengeräte konfiguriert.
- Seite 33 Rest bis auf 8 Stellen mit einem „*“ aufgefüllt. · Durch die IDs können die Daten der einzelnen Beispiel: Nebengeräte im Sunways Browser und im Menü Ihr gewähltes Passwort lautet „Solar“. Dieses Pass- des Hauptgerätes entsprechend zugeordnet wort hat 5 Zeichen. Vom System werden daher auto- werden.
-
Seite 34: Nachträgliche Inbetriebnahme
4 Inbetriebnahme 2. Inbetriebnahmeabschluss Nachträgliche Inbetriebnahme Wenn Sie in Ihrer Solaranlage neue Geräte hinzufü- gen oder austauschen, so können Sie am Hauptgerät die Geräteliste im Display unter «Einstellungen – Vernetzung – CAN-Bus» aufrufen. Das neue Gerät kann dann gemäß der Beschreibung Inbetriebnahme Übersicht mit bestätigen. -
Seite 35: Bedienung
Bedienung Tastatur Bedienelemente Über die Tastatur kann im Menü navigiert, Text- felder bearbeitet, Einträge aus Listen ausgewählt, Zahlen fortlaufend und ziffernweise eingegeben Bedienfeld werden. Benutzereingaben können nur erfolgen, Die Bedienung des Solar-Inverters findet über das wenn der zu ändernde Wert ausgewählt wird. Der Bedienfeld auf der Frontseite statt. -
Seite 36: Standard-Bildschirm (Einzelgerät)
5 Bedienung Standard-Bildschirm (Einzelgerät) Standard-Bildschirm (Anlage) Der Standard-Bildschirm wird immer angezeigt, Für eine CAN-vernetzte Anlage können Sie mit die- wenn für mehr als 1 Minute keine Tastatureingabe sem Bildschirm die Anlagendaten anschauen. erfolgt. Er kann auch über den Menüpunkt «Solar- Inverter –... -
Seite 37: Zugriffsrechte
5 Bedienung Zugriffsrechte Installateur-Bereich Die Bedienung des Solar-Inverters ist in verschie- In diesem Bereich können vom Installateur spezielle dene, durch Passwörter geschützte Bereiche Einstellungen am Solar-Inverter vorgenommen wer- gegliedert. den, die nur nach Rücksprache mit der technischen Hotline möglich sind. Ein geräteabhängiges Pass- Das Passwort ist 8-stellig. -
Seite 38: Menüstruktur
5 Bedienung Menüstruktur Über das Menü können Sie alle Bildschirme am Solar-Inverter erreichen. Das Menü rufen Sie auf, indem Sie vom Standard-Bildschirm die linke Pfeil- taste drücken. START Standardbildschirm Momentanwerte 1 Momentanwerte 2 Ertrag Woche Ertrag 15 Tage Ertrag Monat Momentanwerte Leistung AC Energieertrag... -
Seite 39: Übersicht Der Bildschirmanzeigen
5 Bedienung Übersicht der Bildschirmanzeigen Anzeige Beschreibung Menüaufruf Momentanwerte – Gerät aktuelle Einspeiseleistung, Tagesener- Der Bildschirm erscheint automatisch, gieertrag und Gerätestatus wenn Sie für einige Minuten keine Taste betätigen. MPP: Einspeisung im MPP-Betrieb Solar-Inverter – Momentanwerte Anzeige von Spannungen und Strö- Solar-Inverter –... - Seite 40 5 Bedienung Anzeige Beschreibung Menüaufruf Ereignisse – Gerät Startdatum für Ereignisanzeige aus- Solar-Inverter – Ereignisse wählen Ereignisliste anzeigen Solar-Inverter – Ereignisse – Ereignis-Details anzeigen (Fehlernum- Solar-Inverter – Ereignisse – – mer, Datum, Startuhrzeit, Dauer und Anzahl des Auftretens am Tag) Historie –...
- Seite 41 5 Bedienung Anzeige Beschreibung Menüaufruf DC-Strom (5-Min.-Werte) Solar-Inverter – Historie – DC-Werte – AC-Strom (5-Min.-Werte) Solar-Inverter – Historie – AC-Werte AC-Spannung Solar-Inverter – Historie – AC-Werte (5-Min.-Werte) – Informationen – Gerät Firmware Solar-Inverter – Informationen – Firmware Speicherkarte Solar-Inverter – Informationen –...
- Seite 42 5 Bedienung Anzeige Beschreibung Menüaufruf Erträge – Solaranlage (Anzeige nur Hauptgerät) AC-Anlagenerträge und Betriebsstun- Solaranlage – Energieertrag den von heute, gestern, Woche und Monat AC-Anlagenerträge und Betriebsstun- Solaranlage – Energieertrag – den vom Jahr und Gesamtwert Ereignisse – Solaranlage (Anzeige nur Hauptgerät) Startdatum für Anlagen-Ereignisan- Solaranlage –...
- Seite 43 5 Bedienung Anzeige Beschreibung Menüaufruf Solaranlage Monatserträge Solaranlage – Historie – Ertrag Monat Solaranlage AC-Leistung Solaranlage – Historie – AC-Leistung (5-Min.-Werte) Systeminfo – Solaranlage (Anzeige nur Hauptgerät) Geräteliste zur Auswahl eines Gerätes Solaranlage – Systeminfo Auswahl der Information Solaranlage – Systeminfo – Firmware Solaranlage –...
- Seite 44 5 Bedienung Anzeige Beschreibung Menüaufruf Einstellungen – Allgemein Display-Sprache Einstellungen – Allgemein – Sprache LCD-Kontrast Einstellungen – Allgemein – LCD-Kontrast Datum/Uhrzeit einstellen Einstellungen – Allgemein – Datum/ (nur mit Kunden-Passwort möglich) Uhrzeit Empfangszeit einstellen (Startuhrzeit Einstellungen – Allgemein und Dauer, in der das Gerät auch –...
- Seite 45 5 Bedienung Anzeige Beschreibung Menüaufruf Einstellungen – Vernetzung (nur mit Kunden-Passwort möglich) Einstellung des Einstrahlungs- und Einstellungen – Vernetzung Temperatursensors sowie Konfigura- – Schnittstellen tion des S0-Impulsausgangs Netzwerkeinstellungen (Bildschirm 1): Einstellungen – Vernetzung – Ethernet DHCP aktivieren zur automatischen IP- Adressen-Einstellung oder IP-Adresse manuell eintragen Netzwerkeinstellungen (Bildschirm 2)
-
Seite 46: Störungsanzeigen
5 Bedienung Störungsanzeigen Der Solar-Inverter zeigt Störungen im LCD-Display an und speichert diese im internen Fehlerspeicher · Bei einer Fehlermeldung kann zunächst ein Neu- start versucht werden. Die Störungsanzeige besteht aus einer Nummer und · Notieren Sie bitte vor Kontaktierung der Tech- einer Kurzbezeichnung. -
Seite 47: Fehler Im Bereich Des Ac-Netzes
5 Bedienung Displaymeldung Beschreibung Ursache und mögliche Abhilfen 103:AFI>30mA Ihr Solar-Inverter ist mit einem allstrom- Ein Fehlerstromsprung während sensitiven AFI nach DIN VDE 0126-1-1 des Betriebs des Solar-Inverters ist ausgerüstet. Diese Überwachungseinheit aufgetreten. hat einen relativen Fehlerstromsprung von > 30 mA erkannt. ·... - Seite 48 5 Bedienung Displaymeldung Beschreibung Ursache und mögliche Abhilfen 203:UAC1>Max Ihr Solar-Inverter überwacht ständig Der Kabelquerschnitt in der AC-Zuleitung 205:UAC2>Max die Spannungshöhe der einspeisenden zum Solar-Inverter ist zu klein. 207:UAC3>Max Phase. Bei Überschreitung des maximal zulässigen Grenzwertes stoppt der Solar- Ihr Wechselrichter speist in eine Stichlei- Inverter die Einspeisung und läuft erst tung, die zu schwach dimensioniert ist.
-
Seite 49: Fehler Im Bereich Des Wechselrichters
5 Bedienung Displaymeldung Beschreibung Ursache und mögliche Abhilfen 213:UAC1>10% Die Spannung der einspeisenden Phase Der Kabelquerschnitt in der AC-Zuleitung (Warnung) ist höher als 10% über dem Nennwert. zum Solar-Inverter ist zu klein. Ist dies länger als zehn Minuten der Fall, stoppt der Inverter die Einspeisung und Ihre PV-Anlage speist in eine Stichlei- schaltet erst wieder ein, wenn die Span-... - Seite 50 5 Bedienung Displaymeldung Beschreibung Ursache und mögliche Abhilfen 303:Übertmp. Ihr Solar-Inverter ist für eine Umge- Die maximal zulässige Umgebungstem- bungstemperatur von bis zu +40°C peratur wurde überschritten. ausgelegt. Bei Erreichen einer vorgege- benen Temperaturschwelle des Kühlkör- · Der Installationsort ist nicht geeig- pers wird die Einspeiseleistung linear net.
-
Seite 51: Fehler Im Bereich Schnittstellen / Kommunikation
5 Bedienung Displaymeldung Beschreibung Ursache und mögliche Abhilfen 307:Übertmp. Ihr Solar-Inverter ist für eine Umge- Die maximal zulässige Umgebungstem- (Warnung) bungstemperatur von bis zu +40°C peratur wurde überschritten. ausgelegt. Bei Erreichen einer vorgege- benen Temperaturschwelle des Kühlkör- · Der Installationsort ist nicht geeig- pers wird die Einspeiseleistung linear net. - Seite 52 · Überprüfen Sie die Verbindung zu Ihrem Sensor. Wenn Sie keinen Sensor angeschlossen haben: · Überprüfen Sie die Konfiguration über den Sunways Browser. 407:Temp. Kein Sensor an Sensorkanal 2 (Tempera- Wenn Sie einen Sensor angeschlossen (Warnung) tur) gefunden. haben: ·...
- Seite 53 In der Kommunikation zwischen dem integrierten Webserver und einem Inter- net-Browser ist während der Benutzung 414:HTTP Ver. Warnung: HTTP-Client Connection fehl- des Sunways Browsers zu einem Fehler geschlagen (414). gekommen. Diese Warnungen sind unkritisch und 415:HTTP Aut. Warnung: HTTP-Client Authorisierung können ignoriert werden, wenn Sie nur...
-
Seite 54: Servicefehler
Warnung: HTTP-Client Fehler mit Socket In der Kommunikation zwischen dem (418). integrierten Webserver und einem Inter- net-Browser ist während der Benutzung des Sunways Browsers zu einem Fehler 419:HTTP Met. Warnung: HTTP-Client Falsche Methode gekommen. (419). Diese Warnungen sind unkritisch und können ignoriert werden, wenn Sie nur... -
Seite 55: Anlagenüberwachung
200 Statusänderungen (Warnungen und Feh- ler mit Start und Ende) abgespeichert. Jeder Daten- · Der Sunways Browser bietet die Anzeige von satz enthält Datum und Uhrzeit. Der Datenlogger ist Momentanwerten, gespeicherten Betriebsdaten als Ringspeicher konzipiert, d.h. die jeweils ältesten und Einstellungen. -
Seite 56: Direkte Ethernet-Verbindung
6 Anlagenüberwachung Direkte Ethernet-Verbindung Zur Anlagenüberwachung und Konfiguration mit- tels PC sind die Solar-Inverter serienmäßig mit einer Ethernet-Schnittstelle ausgestattet. Verbinden Sie Ihren PC und den Solar-Inverter mit dem mitgelieferten Ethernetkabel. X-Patchkabel können ebenfalls verwendet werden. Standardmäßig wird der PC mit dem Hauptgerät verbunden. -
Seite 57: Netzwerkeinstellungen Am Solar-Inverter
(******** = 8-mal Stern) oder das durch Sie ver- gebene Passwort ein. 8. Bestätigen Sie mit Nach erfolgter Netzwerk-Konfiguration können Sie den Sunways Browser starten, indem Sie in die Adresszeile Ihres Webbrowsers die IP-Adresse des Bitte beachten Sie: Solar-Inverters eingeben. -
Seite 58: Netzwerkeinstellungen Am Pc
6 Anlagenüberwachung Netzwerkeinstellungen am PC 5. Markieren Sie «Internetprotokoll (TCP/IP)» und klicken Sie nochmals auf «Eigenschaften». Damit Ihr PC mit dem Solar-Inverter kommuni- zieren kann, müssen Sie Netzwerkeinstellungen vornehmen. Das Vorgehen unterscheidet sich je nach Betriebssystem geringfügig. Sie sehen im Folgenden ein Beispiel für die Konfiguration unter Windows ®... - Seite 59 6 Anlagenüberwachung 8. Unter dem Menüpunkt «Status» können Sie die Nach erfolgter Netzwerk-Konfiguration können Richtigkeit Ihrer Eingaben und den Status Ihrer Sie den Sunways Browser starten, indem Sie in die Verbindung überprüfen. Adresszeile Ihres Webbrowsers die IP-Adresse des Solar-Inverters eingeben.
-
Seite 60: Verbindung Über Ein Vorhandenes Ethernet-Netzwerk
(siehe Kapitel 6.4 Netzwerkeinstellungen am Solar- Inverter auf Seite 57). Fragen Sie Ihren Netzwerkadministrator nach den notwendigen Einstellungen für IP-Adresse, Subnetz- maske und Gateway. Nach erfolgter Netzwerkkonfiguration können Sie den Sunways Browser starten, indem Sie in die Adresszeile Ihres Webbrowsers die IP-Adresse des Solar-Inverters eingeben. -
Seite 61: Zugriff Über Dsl-Router
Port für Zugriffe aus dem Internet freigeben müssen. Erlaubt sind folgende Modemkombinationen: ISDN – ISDN analog – analog analog – GSM GSM – analog GSM – GSM Die Sunways AG stellt im Internet Anleitungen zur Konfiguration von häufig verwendeten DSL-Routern bereit. -
Seite 62: Einwahl Von Einem Pc Auf Den Solar-Inverter
6 Anlagenüberwachung Anschluss Sunways Modem Einwahl von einem PC auf den Solar-Inverter Damit Sie mit einem PC über das Modem eine Ver- bindung zu Ihrem Solar-Inverter aufbauen können, INVERTER müssen Sie in Windows eine DFÜ-Verbindung auf- bauen. Sie sehen im folgenden die Vorgehensweise unter Windows ®... - Seite 63 5. Geben Sie einen Verbindungsnamen ein und bestätigen Sie mit «Weiter». 8. Klicken Sie das Häkchen an, wenn Sie die Ver- bindung einfach über Ihren Desktop erreichen wollen, und wählen Sie «Fertig stellen». 6. Geben Sie die Rufnummer Ihres Sunways Solar- Inverters an.
- Seite 64 6 Anlagenüberwachung 9. Das Verbindungsfenster erscheint automatisch 11. Tragen Sie folgende Daten ein: nach Fertigstellung der Verbindung. (Alterna- IP-Adresse automatisch beziehen tiv über das Icon auf Ihrem Desktop oder über DNS-Serveradresse automatisch beziehen «Startmenü - Einstellungen - Netzwerkver- bindungen».) Hier müssen Sie nun noch weitere Einstellungen vornehmen, die Sie über «Eigenschaften»...
-
Seite 65: 6.10 Sunways Browser
6 Anlagenüberwachung 13. Mit «Wählen» wird die Verbindung aufgebaut. 6.10 Sunways Browser Nach erfolgreichem Verbindungsaufbau können Sie den Sunways Browser starten, indem Sie in Allgemein die Adresszeile Ihres Webbrowsers die IP-Adresse des Solar-Inverters eingeben. Der Sunways Browser kann über einen Standard- Internetbrowser, wie z.B. -
Seite 66: Zugriffsschutz
Zugriff auf Ihren Solar-Inverter erhalten. In diesem Fall sollten Sie einen Kaufbeleg des Solar-Inverters als Nachweis vorlegen können. Zugriffsschutz Der Sunways Browser ist mit einem Passwortschutz Übersicht – Menü versehen, damit unbefugte Personen keinen Zugriff auf Ihren Solar-Inverter erhalten. -
Seite 67: Einstellung Datum/Uhrzeit
(www.sunways.de), können ausgewählt haben und eine Internet-Verbindung Sie diese Datei herunterladen und über den Sunways Browser einspielen. Wählen Sie im Feld vorhanden ist, können Sie mit dem Button NTP die «Datei» mit dem Button «Durchsuchen...» die Uhrzeit des Solar-Inverters automatisch mit einem Datei auf Ihrer Festplatte aus, und bestätigen Sie... -
Seite 68: 6.11 Internet-Einwahl Per Modem
Ihrem Webbrowser. Standardmäßig ist die Adresse 192.168.20.50 eingestellt. Wenn Sie ein Modem für die Internetverbindung verwenden, muss das Modem über den Sunways Browser entsprechend eingerichtet werden. Stellen bei einem ISDN Modem hinterlegen Sie hier die Sie deshalb zunächst eine Verbindung zwischen... -
Seite 69: Email-Einstellungen
Anlagenüberwachung hinterlegte Damit der Solar-Inverter Emails verschicken kann, Email-Adresse (aktive Alarmierung) gesendet. müssen die Email-Einstellungen über den Sunways Überprüfen Sie vor Beginn des Tests, ob in der Browser hinterlegt werden. Sie finden die Ein- Aktiven Alarmierung eine gültige Emailadresse eingetragen ist. -
Seite 70: 6.12 Aktive Alarmierung
Einwahl per Modem). Email-Adresse · Es müssen korrekte Email-Einstellungen im Im Feld «Emailadresse» geben Sie die Emailadresse Sunways Browser hinterlegt werden (siehe ein, zu der die Nachrichten gesendet werden sollen. «Email-Einstellungen»). Funktionsbuttons Mit «Senden» werden die Einstellungen im Solar- Inverter abgespeichert. -
Seite 71: 6.13 Sunways Portal-Anbindung
Die Portal-Anbindung wird über den Sunways Browser konfiguriert. Nach der Aktivierung wird vom Hauptgerät automatisch eine Anmelde-Email an das Sunways Portal verschickt, in der die Anla- gendaten wie Geräteanzahl, Seriennummer etc. übermittelt werden. Ab der Aktivierung werden täglich vor der Nachtab- schaltung des Hauptgerätes die Betriebsdaten des... - Seite 72 Mit «Senden» werden die Einstellungen im Solar- Inverter abgespeichert. Um Ihre Anlagendaten im Sunways Portal anschauen zu können, benötigen Sie ein Benutzerkonto. Dieses erhalten Sie, wenn Sie dem Link in der Bestätigungs- Email folgen und das Anmeldeformular ausfüllen.
-
Seite 73: Anhang
Anhang Technische Daten Modell AT 2700 AT 3000 AT 3600 AT 4500 AT 5000 Artikelnummer SI227AT0B SI230AT0B SI236AT0B SI245AT0B SI250AT0B DC-Eingang Nennleistung DC 2850 W 3150 W 3800 W 4750 W 5250 W maximaler DC-Strom 15,5 A 15,5 A 15,5 A... - Seite 74 Datenschnittstellen Ethernet, CAN, RS485, potentialfreies Melderelais, S0, Modem Sensorschnittstellen Einstrahlung, Temperatur Anzeige LCD-Dotmatrix, hintergrundbeleuchtet, 128 x 64 Punkte Anlagen-Überwachung Aktive Email-Alarmierung, Sunways Browser, Sunways Portal IP-Schutzgrad gemäß IEC 60529 IP 54 Relative Luftfeuchtigkeit max. Kühlung Freie Konvektion Umgebungstemperatur -25°C...40°C (bei Volllast) Arbeitspunktverschiebung Überlastverhalten...
-
Seite 75: Bohrvorlage Für Die Wandhalterung
7 Anhang Bohrvorlage für die Wandhalterung Für die Montage der Wandhalterung können Sie die nachfolgende Vorlage verwenden. Alle Abstände und Maße sind hier eingezeichnet. Ø 10... -
Seite 76: Allgemeiner Haftungsausschluss
Sorgfalt auf Genauigkeit und Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden. · Die Sunways AG behält sich das Recht vor, die hier beschriebenen Hardware und Software- Merkmale jederzeit ohne Vorankündigung zu ändern. ·... - Seite 77 C&F | Werbung und Dokumentation, Villingen-Schwenningen · www.cundf.de...
- Seite 78 Sunways AG Photovoltaic Technology Macairestraße 3 - 5 D - 78467 Konstanz Telefon +49 (0)7531 996 77-0 Fax +49 (0)7531 996 77-444 E-Mail info@sunways.de www.sunways.de Technische Hotline +49 (0)7531 996 77-577...
