Anschluss der Alarmrelais
!
Die Sunways Solar Inverter sind serien-
mäßig mit einem potenzialfreien Alarm-
relais ausgestattet.
Das Relais ist als Schließer ausgeführt und
wird bei allen vom Gerät gemeldeten
Störungen betätigt (nicht bei Störung 6).
Ein schneller und sicherer Hinweis auf
einen möglichen Fehler in der PV-Anlage
wird somit gewährleistet. Bei PV-Systemen

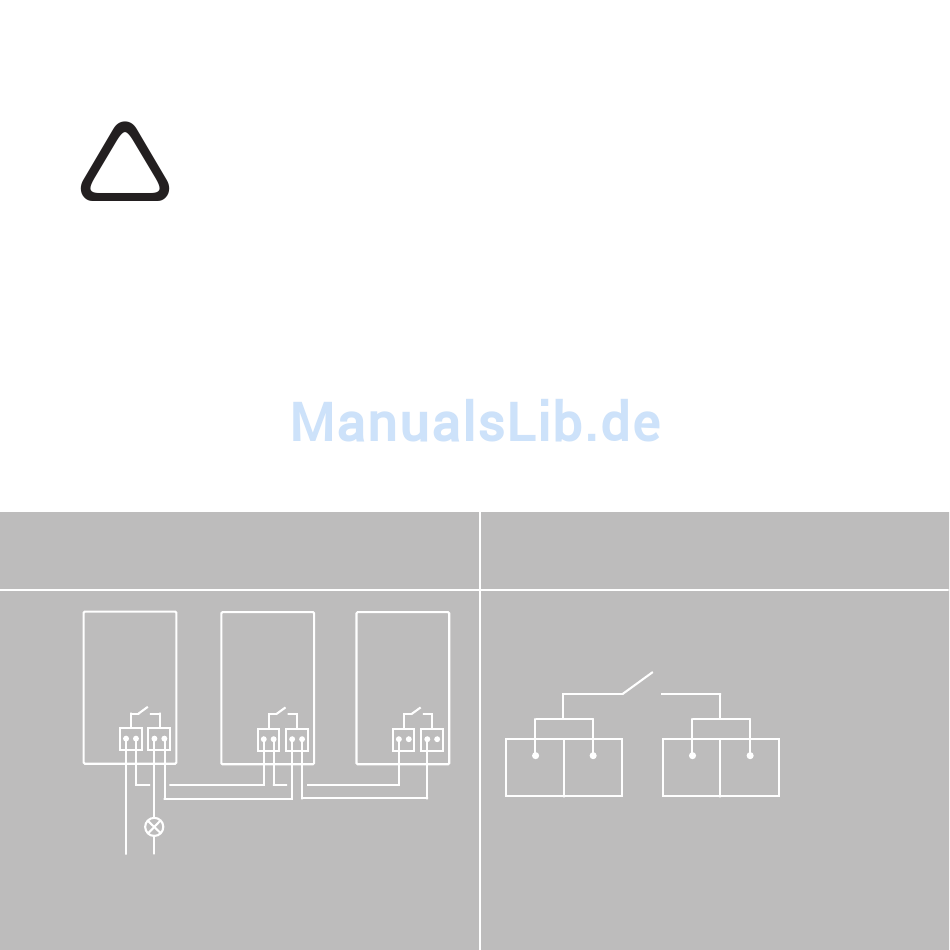

Parallelschaltung der Alarmrelais mehrerer
Solar Inverter
INVERTER INVERTER
(1) (2)
MELDELEUCHTE
L1 N
mit mehreren Solar Invertern können die
einzelnen Relais parallel geschaltet und
über eine gemeinsame Meldeleuchte
angeschlossen werden.
· Anschluss
Nehmen Sie das Gehäuse des Solar
Inverters ab, bevor Sie das Melderelais
anschließen. Siehe Kapitel 2.1 «Sicher-
heitshinweise».
Den notwendigen Klemmenblock mit den
Anschlüssen «S–» und «S+» finden Sie auf
der Platine unten rechts (X402). Belegung
Sie die Klemmen, wie abgebildet:
Klemmenbelegung Alarmrelais
INVERTER
(n)
S – S – S + S +
