Anschluss der Sensoren
!
· Optionaler Einstrahlungssensor
Der optionale Zusatz eines Einstrahlungs-
sensors (Typ Si-01TC-T von Ing.-Büro
Mencke & Tegtmeyer) mit integriertem
PT-100-Temperaturfühler zur Temperatur-
messung ermöglicht die Aufnahme der
Einstrahlungsdaten und der entsprechen-
den Modultemperatur im Zyklus des
internen Datenspeichers.
Diese zusätzliche Messeinheit hilft, die
Anlage zu analysieren. Anhand der Werte
können eventuelle Fehler am PV-Gene-
rator wie z. B. Abschattung oder Ausfall
von Solarzellen erkannt werden.
Zur Demonstration kann mittels des Ein-
strahlungssensors und den entsprechenden
Daten gezeigt werden, wie ein solares
System funktioniert. Beim Zusammenspiel
mit der Visualisierungssoftware Sunways
NT Monitor können die gespeicherten
Daten veranschaulicht werden.
Bevor Sie einen Einstrahlungssensor an-
schließen, müssen Sie die Abdeckung des
Solar Inverters abnehmen.Bitte beachten
Sie, dass die Ein- und Ausgänge nicht kurz-
schlussfest sind. Siehe Kapitel 2.1 «Sicher-
heitshinweise».
Der Anschluss des optionalen Einstrahlungs-
sensors mit Temperaturfühler erfolgt am
Kabelklemmblock X 401 im unteren Bereich
der Platine.

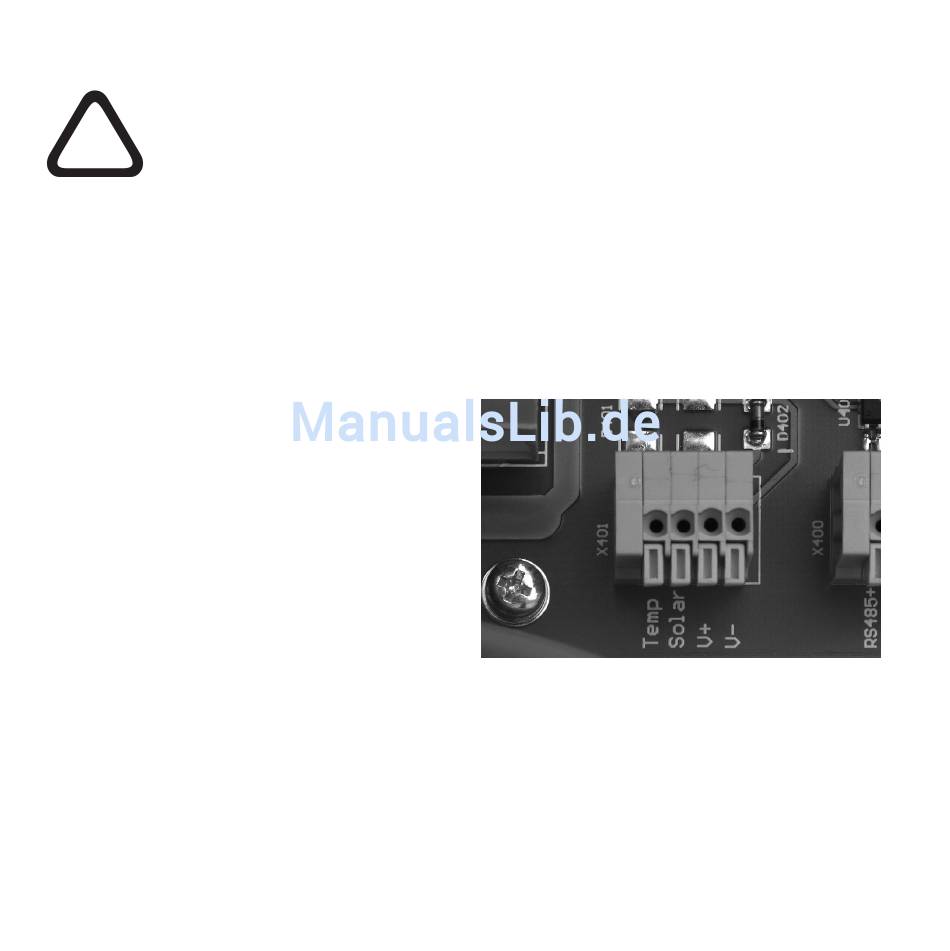

Abb.: Anschlussblock für den Einstrah-
lungssensor
