Elektrischer Anschluss und
Kabeleinführung
!
Beachten Sie für die Montage bitte die
Anweisungen im Faltblatt «Setup»!
DC– DC–
DC+ DC+

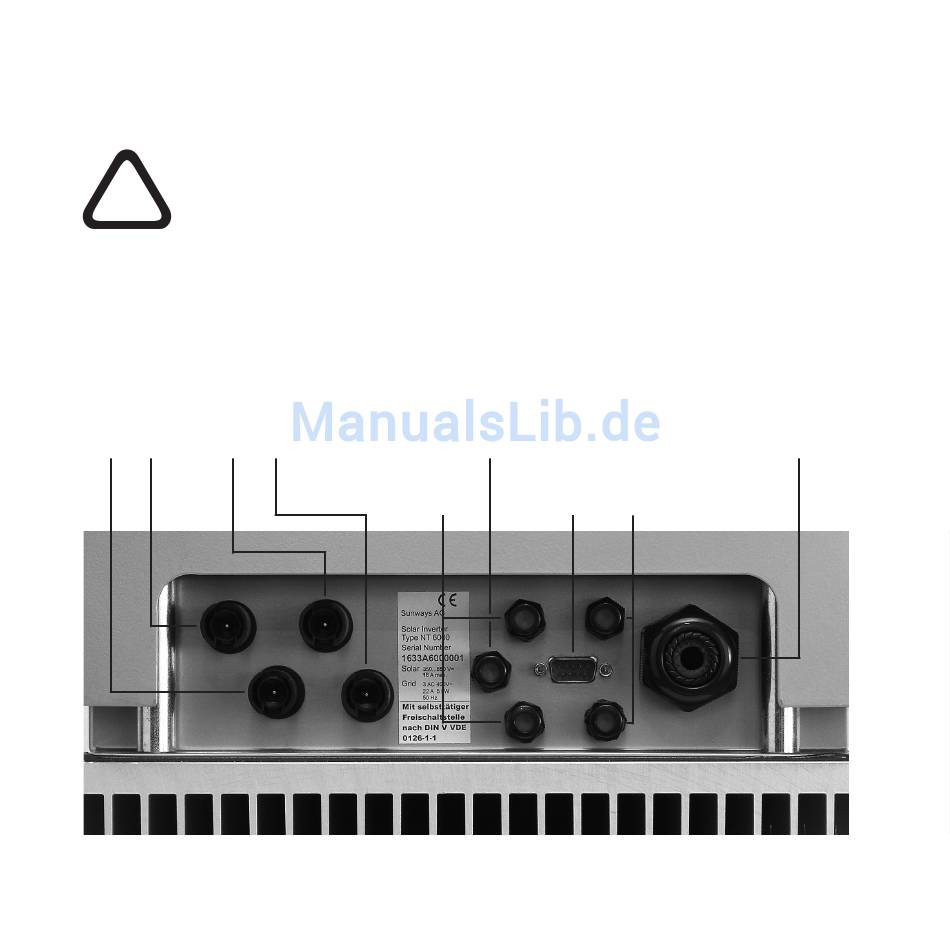

Abb.: Einführungsöffnungen an der Geräteunterseite
Ist der Solar Inverter am Montagerahmen
fixiert, kann der elektrische Anschluss
durchgeführt werden. Das Gerät darf nur
von einer Elektrofachkraft geöffnet wer-
den. Hierzu wird der Gehäusedeckel gelöst
und abgenommen.
An der Unterseite befindet sich der
SUB-D-Stecker für Anschluss RS 232, sowie
Einführungsöffnung für Kabel:
Einstrahlungssensor mit
integriertem Temperatur-
fühler-Kabel
RS 485
RS 232
22
AC-Kabelstrang
L1, N, L2, L3, PE
Alarmrelais
