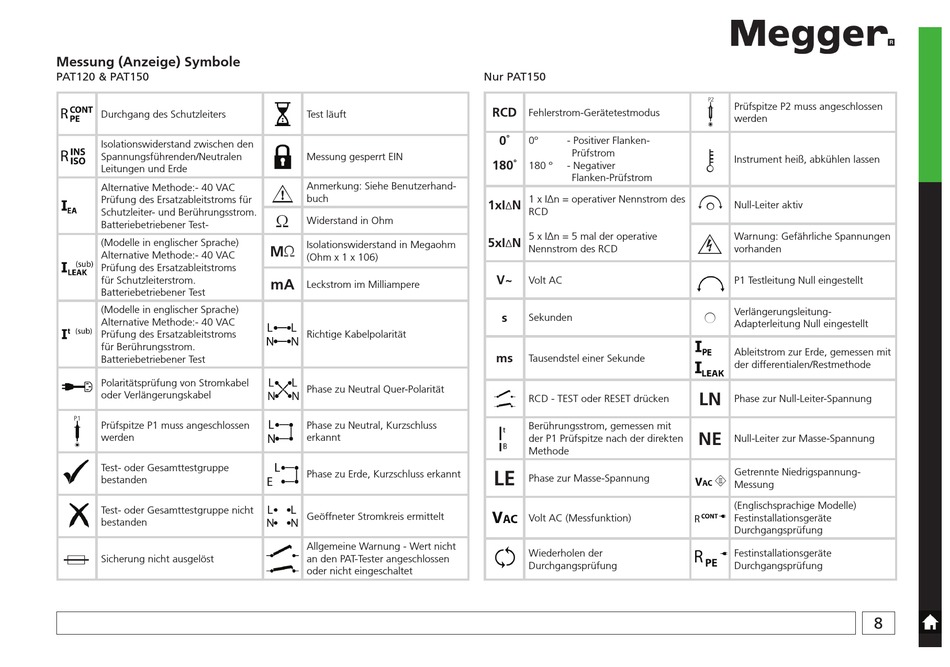

Messung (Anzeige) Symbole

PAT120 & PAT150
Durchgang des Schutzleiters
Isolationswiderstand zwischen den
Spannungsführenden/Neutralen
Leitungen und Erde
Alternative Methode:- 40 VAC
Prüfung des Ersatzableitstroms für
Schutzleiter- und Berührungsstrom.
Batteriebetriebener Test-
(Modelle in englischer Sprache)
Alternative Methode:- 40 VAC
Prüfung des Ersatzableitstroms
für Schutzleiterstrom.
Batteriebetriebener Test
(Modelle in englischer Sprache)
Alternative Methode:- 40 VAC
Prüfung des Ersatzableitstroms
für Berührungsstrom.
Batteriebetriebener Test
Polaritätsprüfung von Stromkabel
oder Verlängerungskabel
Prüfspitze P1 muss angeschlossen
werden
Test- oder Gesamttestgruppe
bestanden
Test- oder Gesamttestgruppe nicht
bestanden
f
Sicherung nicht ausgelöst
Test läuft
Messung gesperrt EIN
G Anmerkung: Siehe Benutzerhand-
buch
W
Widerstand in Ohm
Isolationswiderstand in Megaohm
MW
(Ohm x 1 x 106)
mA
Leckstrom im Milliampere
Richtige Kabelpolarität
Phase zu Neutral Quer-Polarität
Phase zu Neutral, Kurzschluss
erkannt
Phase zu Erde, Kurzschluss erkannt
Geöffneter Stromkreis ermittelt
Allgemeine Warnung - Wert nicht
an den PAT-Tester angeschlossen
oder nicht eingeschaltet
Nur PAT150
RCD
Fehlerstrom-Gerätetestmodus
0˚
0º - Positiver Flanken-
Prüfstrom
180˚
180 º - Negativer
Flanken-Prüfstrom
1 x I∆n = operativer Nennstrom des
1xI N
∆
RCD
5 x I∆n = 5 mal der operative
5xI N
∆
Nennstrom des RCD
V~
Volt AC
s
Sekunden
ms
Tausendstel einer Sekunde
RCD - TEST oder RESET drücken
Berührungsstrom, gemessen mit
der P1 Prüfspitze nach der direkten
Methode
LE
Phase zur Masse-Spannung
Volt AC (Messfunktion)
Wiederholen der
Durchgangsprüfung
Prüfspitze P2 muss angeschlossen
werden
T
Instrument heiß, abkühlen lassen
z
Null-Leiter aktiv
F
Warnung: Gefährliche Spannungen
vorhanden
P1 Testleitung Null eingestellt
Verlängerungsleitung-
O
Adapterleitung Null eingestellt
Ableitstrom zur Erde, gemessen mit
der differentialen/Restmethode
LN
Phase zur Null-Leiter-Spannung
NE
Null-Leiter zur Masse-Spannung
Getrennte Niedrigspannung-
Messung
(Englischsprachige Modelle)
Festinstallationsgeräte
Durchgangsprüfung
Festinstallationsgeräte
Durchgangsprüfung
