Megger PVM210 Handbuch
Verwandte Anleitungen für Megger PVM210
Inhaltszusammenfassung für Megger PVM210

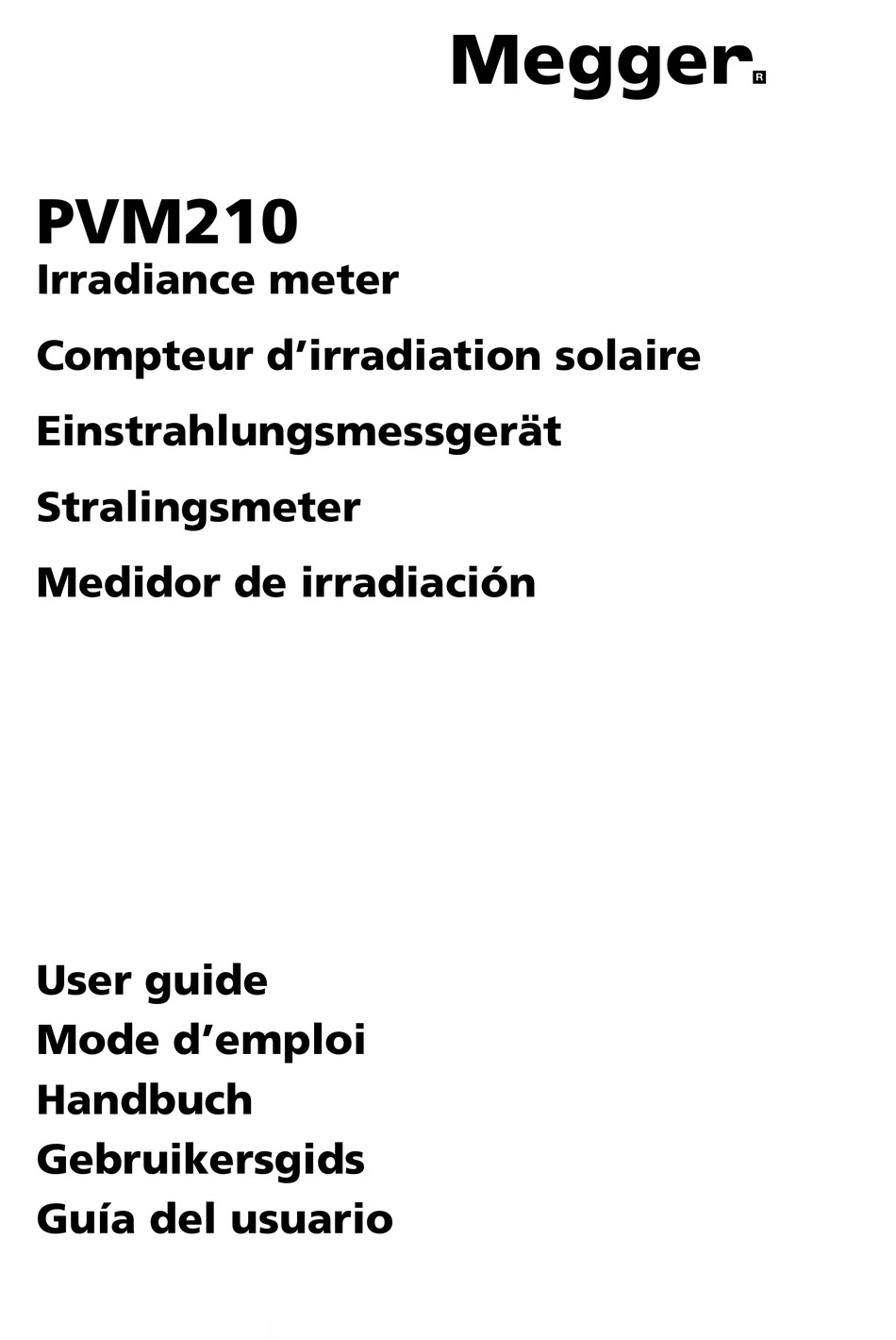

- Seite 1 PVM210 Irradiance meter Compteur d’irradiation solaire Einstrahlungsmessgerät Stralingsmeter Medidor de irradiación User guide Mode d’emploi Handbuch Gebruikersgids Guía del usuario...
- Seite 10 Das Messgerät darf nicht demontiert oder verändert werden. Das Gerät muss frei von Feuchtigkeit, Fett und Staub sein; reinigen Sie das Gerät ausschließlich mit einem weichen, trockenen Tuch. Niemals ein beschädigtes PVM210 verwenden. Das Kameragewinde nicht zu fest anziehen. Während der Prüfungen muss die Batterieabdeckung geschlossen sein.

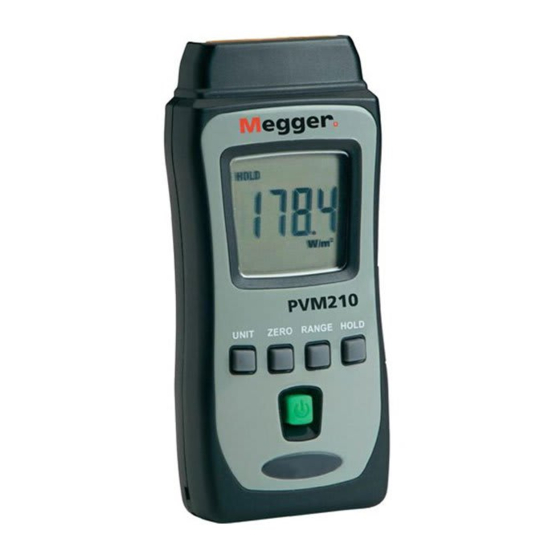

- Seite 11 Einleitung Das PVM210 ist ein Einstrahlungsmessgerät mit auf dem Gerät montierten Solardetektor; das Gerät im Taschenformat ist für den einhändigen Betrieb ausgelegt. Mit dem lesefreundlichen Display und der Messanzeigefunktion bietet das Messgerät die schnelle, akkurate Messung der Solar- leistung, damit das Photovoltaikmodul optimal positioniert werden kann.
- Seite 12 Wenn der Messwert 199,9 überschreitet, wird ggf. die Grenzwertüberschreitungsanzeige „OL“ angezeigt. Mit der Taste „RANGE“ kann der Messbereich von 199,9 auf 1999 ausgedehnt werden. Schalten Sie die Netztaste in die Stellung , um das PVM210 auszuschalten. Batteriewechsel Wenn das Symbol angezeigt wird, müssen die Batterien ausgetauscht werden.
-
Seite 13: Gewährleistung
TECHNISCHE DATEN Display: 3¾ Stellen, LCD, max. Messwert 3999 Bereich: 1999 W/m /634 BTU/(ft Genauigkeit: typisch im Bereich ±10 W/m (±3 BTU/ *h)) oder ±5%, bei Sonnenlicht gilt der höhere Wert, zusätzlicher temperatur- bedingter Fehler ±0,38 W/m /°C (±0,12 BTU/(ft *h)/°C)) ab 25 °C Winkelpräzision: Kosinus-Korrektur <5% für Winkel <60 °C...
