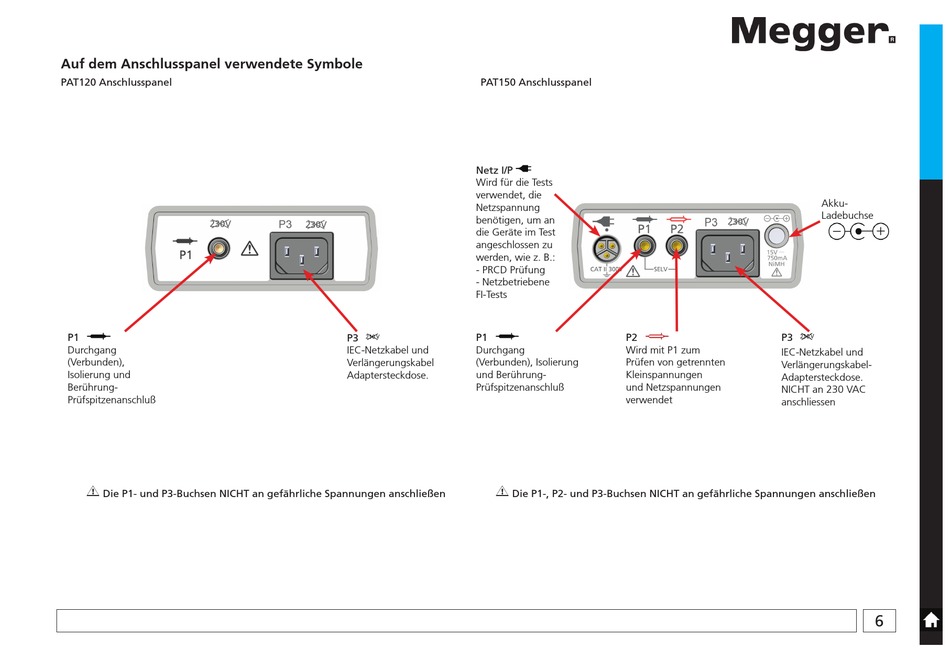

Auf dem Anschlusspanel verwendete Symbole

PAT120 Anschlusspanel
P1
Durchgang
(Verbunden),
Isolierung und
Berührung-
Prüfspitzenanschluß
G
Die P1- und P3-Buchsen NICHT an gefährliche Spannungen anschließen
PAT150 Anschlusspanel
Netz I/P
Wird für die Tests
verwendet, die
Netzspannung
benötigen, um an
die Geräte im Test
angeschlossen zu
werden, wie z. B.:
- PRCD Prüfung
- Netzbetriebene
FI-Tests
P1
P3
IEC-Netzkabel und Durchgang
(Verbunden), Isolierung
Verlängerungskabel
Adaptersteckdose. und Berührung-
Prüfspitzenanschluß
G
Die P1-, P2- und P3-Buchsen NICHT an gefährliche Spannungen anschließen
P2 P3
Wird mit P1 zum
IEC-Netzkabel und
Prüfen von getrennten
Verlängerungskabel-
Kleinspannungen
Adaptersteckdose.
und Netzspannungen
NICHT an 230 VAC
verwendet
anschliessen
Akku-
Ladebuchse
6
