Inhaltszusammenfassung für Megger PSI410

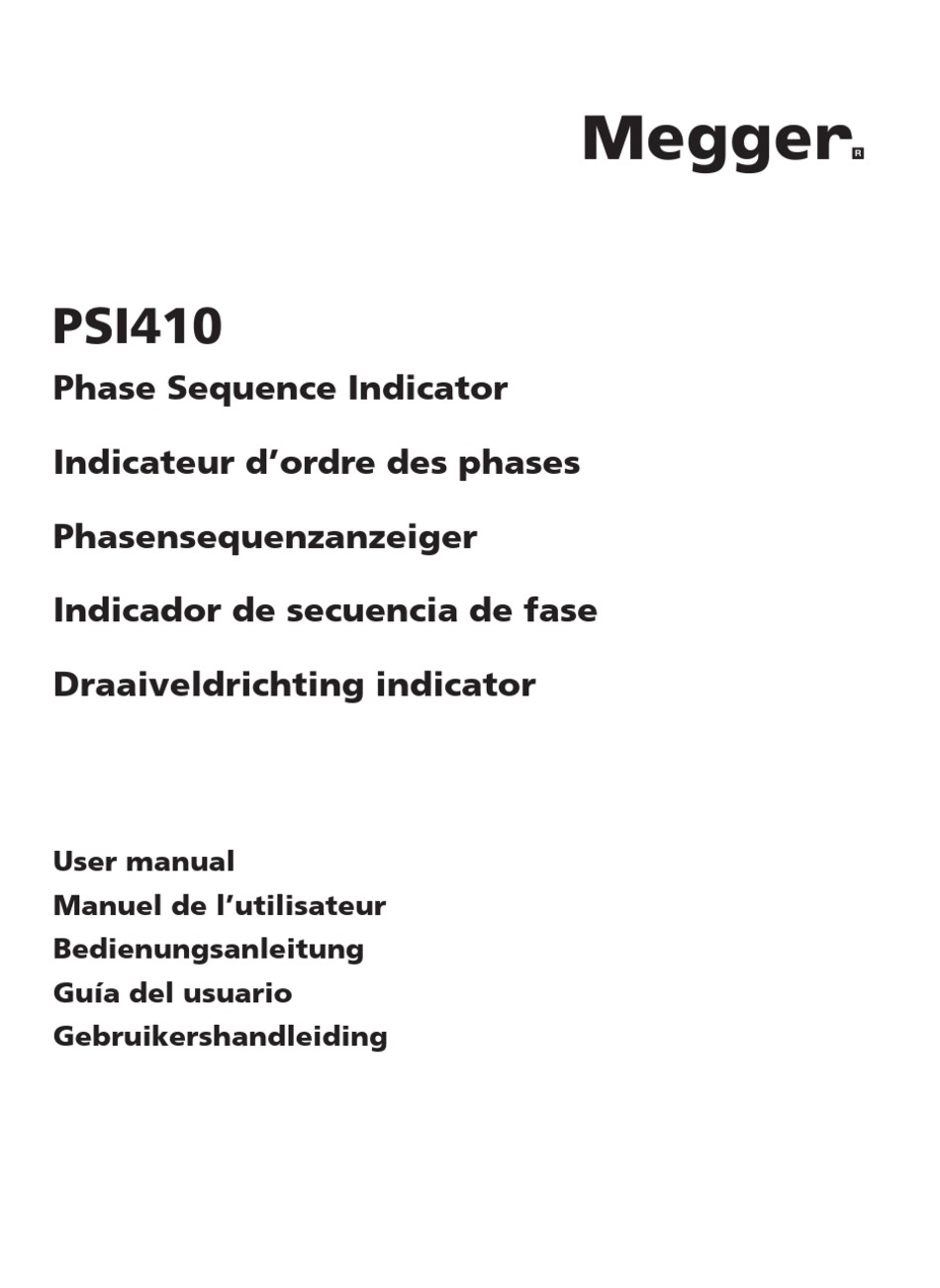

- Seite 1 PSI410 Phase Sequence Indicator Indicateur d’ordre des phases Phasensequenzanzeiger Indicador de secuencia de fase Draaiveldrichting indicator User manual Manuel de l’utilisateur Bedienungsanleitung Guía del usuario Gebruikershandleiding...
-
Seite 10: Gsicherheitswarnhinweise

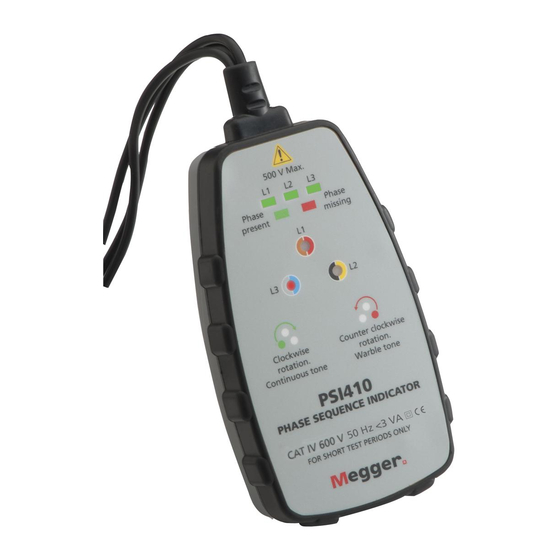

PSI410 Dichfeldauzeiger SICHERHEITSWARNHINWEISE Bitte lesen Sie die Sicherheitswarnhinweise vor der Verwendung des Dichfeldauzeigers aufmerksam durch. Die folgenden Sicherheitsangaben sind zu beachtet, um während des Erräte Betriebs die maximale Personensicherheit zu gewältleisten.. ■ Nicht in feuchter Umgebung verwenden. ■ Es wird empfohlen, den Schlaltkreis wenn möglich zu trennen, während die Prüfkabel angeschlossen und getrennt werden. - Seite 11 EINFÜHRUNG Der Drehfeldauzeiger PSI410 von Megger zeigt das Drehfeld in Netzen bis 500 V an. Die Drehfeldauzeiger erfölgt über zweifarbige LEDs und über ein akustisches Signal. Um zu vermeiden, dass sich das Display auf der Versorgungsfrequenz dreht, wurde das Gerät mit einer langsamen Display-Drehgeschwindigkeit ausgelegt, die die Drehungsanzeige erleichtert.
-
Seite 12: Sicherungswechsel
Verbinden Sie die Prüfleitungen unter Einhaltung der jeweiligen Kabelfarbcodierung; sobald alle drei Phasen angeschlossen sind, beobachten Sie die Drehrichtung und die Farbe auf dem Sequenzierungs-LED-Display des PSI410. Eine Drehung im Uhrzeigersinn wird durch LEDs angezeigt, die sich im Uhrzeigersinn drehen, begleitet von einem kontinuierlichen Anzeigeton, während eine Drehung gegen den Uhrzeigersinn durch LEDs angezeigt wird,... - Seite 13 Abmessungen (B x H x T): 78 mm x 137 mm x 31 mm Prüfleitungslänge: 830 mm Bemessung der Prüfleitungssicherung: SIBA 10 A 600 V Gewicht: 850g Anwendung: Der PSI410 eignet sich nur für kurzzeitige Prüfungen und sollte nicht zur kontinuierlichen Überwachung der Phasendrehung eingesetzt werden.
