Größe Des Tankbehälters; Kalibrieren - Navman SmartCraft Gateway Installations- Und Bedienungsanleitung

muss der Tankbehälter kalibriert werden
(siehe Kalibrierung unten).
Größe des Tankbehälters
Einstellen der Tankbehältergröße:
i 'Tank-Größe' anwählen, mit: Taste
die Digitalstellen anwählen und mit
die Zahlenwerte einstellen.
ii drücken.
Tankbehälter-Alarm
Einen Niedrig-Niveau Alarm für den Tank
einstellen:
i Alarmwert einstellen: Durch Drücken von
oder eine Ziff ernstelle anwählen und mit
oder den Wert ändern den Alarmwert
auf 0 setzen. Ist der Alarmwert größer als
Null, dann ertönt das Alarmsignal, wenn der
Tankfüllstand niedriger ist als der Alarmwert.
ii drücken.

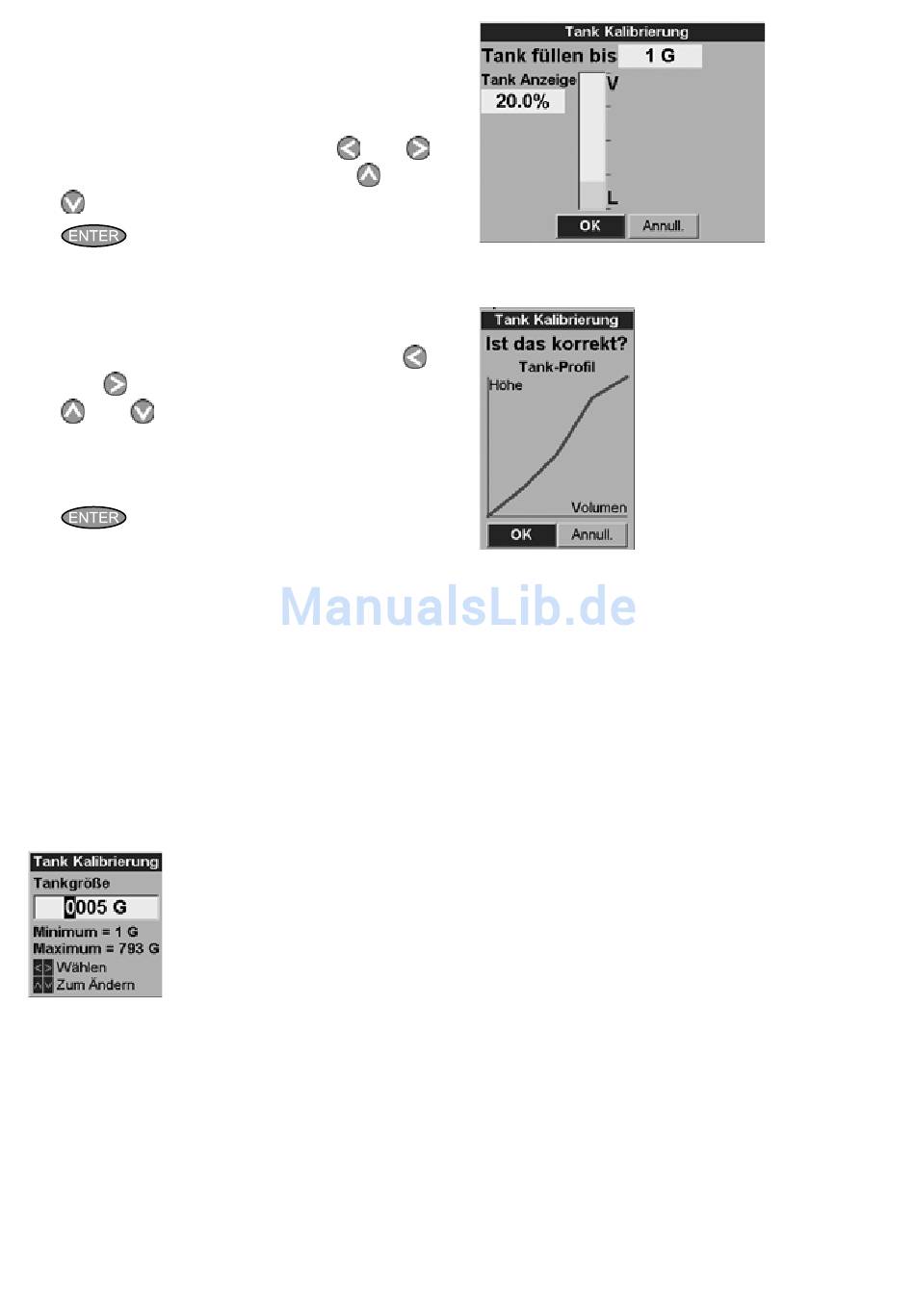

Kalibrieren

Tankbehälter-Anzeigen kalibrieren, wenn die
Seitenwände nicht senkrecht und gerade bzw.
Tankdeckel und -Boden nicht waagerecht
verlaufen. Zur Durchführung des folgenden
Vorgangs muss der Tankbehälter von ganz leer neu
aufgefüllt werden. Auf der Bildschirmanzeige der
Tankbehälterkalibrierung wird eine Kraftstoff menge
angezeigt, die hinzugefügt werden soll - OK wählen
bei jedem Hinzufügen der vorgegebenen Menge.
Dies geschieht mehrmals.
i Tankbehältergröße eingeben (Volumen).
ii Zum Hinzufügen der gemessenen Kraftstoff -
menge die Bildschirmanweisungen befolgen.
OK wählen nach jedem Hinzufügen der
gemessenen Menge.
SmartCraft Gateways Installation und Bedienung
oder
oder
iii Die Anzeige zeigt die Tankkalibrierung
- Tankprofi l Abfrage, ob korrekt ?.
Auswahl:
iv. Stimmt der tatsächliche Tankinhalt nicht mit
dem unter (i) eingegebenen Wert überein,
Tankbehältergröße im Menü ändern.
Kalibrierung nullsetzen
Wird die Tankkalibrierung annuliert, sind wieder die
Voreinstellungen aktiviert. angezeigte Volumen wird
linear aus der Sensorhöhe berechnet (siehe
Anzeigentyp oben). Alle Tankkalibrierungsdaten
gehen verloren.
NAVMAN
OK zum Bestätigen der Kalibrierung
Annullieren zum Abbrechen.
101
