3-8 Etalonnage des données SmartCraft
Trois données SmartCraft sont à étalonner.

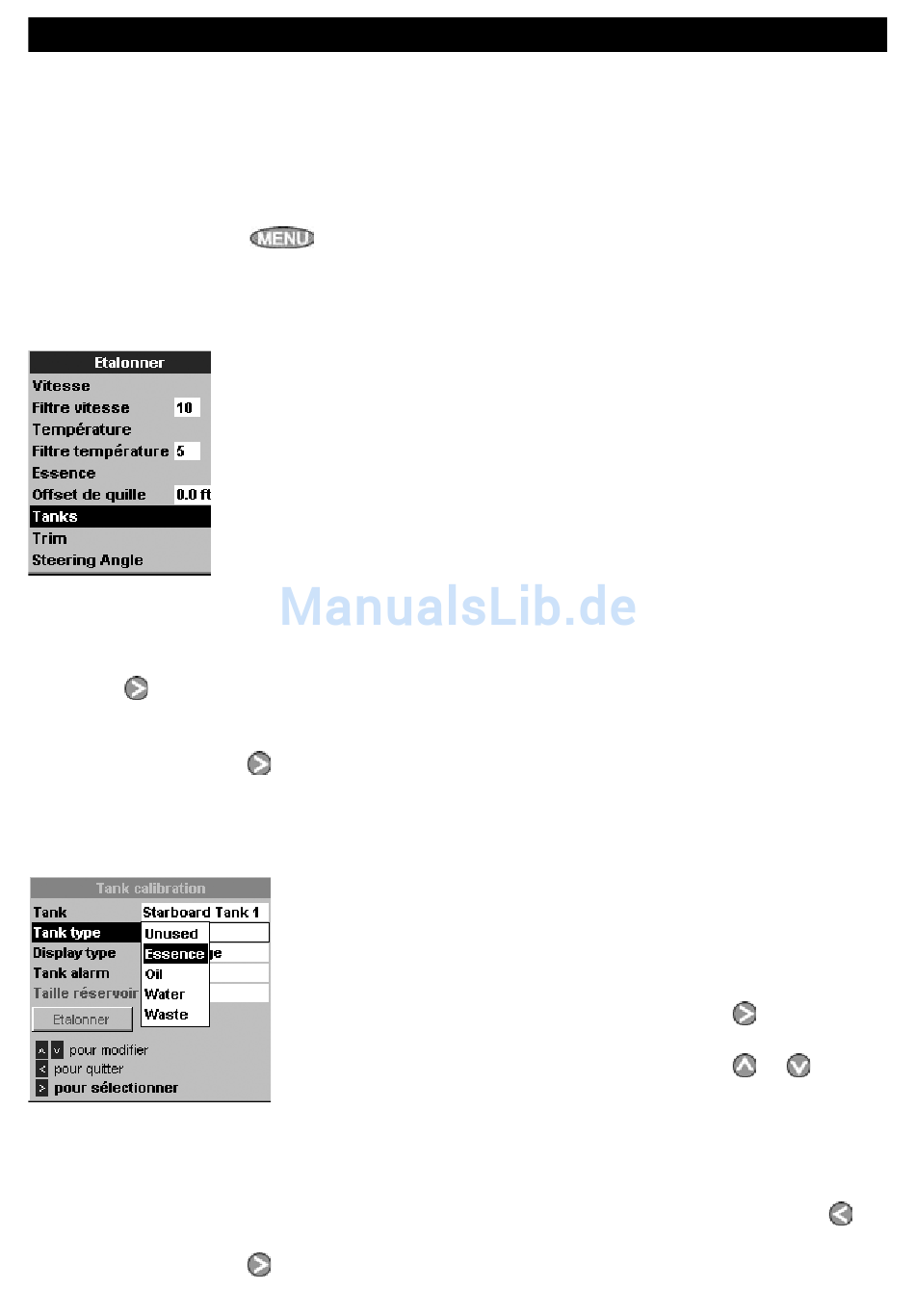

3-8-1 Etalonnage des réservoirs
Lorsque les réservoirs sont équipés de capteurs
de niveau (voir section 1-1-1), défi nir le type des
réservoirs, régler les alarmes de niveau bas et
étalonner les réservoirs si nécessaire :
Appuyer sur la touche
l'affi chage du menu Paramétrage,
sélectionner Etalonnage puis
Réservoirs.
Pour chaque réservoir équipé d'un capteur
de niveau, procéder de la manière suivante :
1 Sélectionner Réservoir, appuyer sur la
touche puis sélectionner le réservoir à
paramétrer.
2 Sélectionner Type de réservoir,
appuyer sur la touche
le type du réservoir : Non utilisé,
Carburant, Eau, Huile ou Eaux
usées.
3 Les données brutes fournies par le capteur
de niveau correspondent à un pourcentage
du réservoir plein (100 %).
Pour choisir le mode d'affi chage de ces
données sur l'écran Réservoirs (voir section
3-2), sélectionner Type affi chage,
appuyer sur la touche
18
jusqu'à
puis sélectionner
puis sélectionner
NAVMAN
le type d'affi chage souhaité :
Pourcentage : affi chage des données
brutes fournies par le capteur de niveau.
Important :
• Si les parois du réservoir ne sont pas
verticales et planes, le pourcentage
affi ché ne correspondra pas au niveau
réel du réservoir. Par exemple, si le
capteur indique un niveau de 50 %, le
réservoir ne sera pas plein à 50 %.
• Lorsque le niveau du réservoir est
affi ché sous forme de pourcentage,
l'instrument ne peut pas calculer
le volume consommé et le volume
restant, les fonctions Consommé et
Restant de l'écran Carburant ne
sont pas disponibles.
Volume : affi chage d'un volume calculé
linéairement à partir des données
fournies par le capteur. Par exemple,
si la capacité du réservoir est égale à
130 litres (voir étape 5 ci-dessous) et
que le capteur indique un niveau de
50 %, l'écran affi chera un volume de 65
litres. Sélectionner ce type d'affi chage
uniquement si les parois du réservoir
sont verticales et planes et si le haut et le
fond du réservoir sont plats.
Volume étalonné : affi chage d'un
volume calculé de manière non linéaire
à partir des données fournies par le
capteur. Sélectionner ce type d'affi chage
lorsque les parois du réservoir ne sont
pas verticales et planes. Dans ce cas,
il est impératif d'étalonner le réservoir
(voir étape 6 ci-dessous).
4 Régler l'alarme de niveau bas du réservoir
(voir section 3-2) :
i Sélectionner Alarme réservoir.
ii Appuyer sur la touche
(On) ou désactiver (Off) l'alarme.
iii Appuyer sur la touche
défi nir la valeur de déclenchement
de l'alarme. L'alarme se déclenchera
si celle-ci est activée et si le niveau du
réservoir est inférieur à la valeur de
déclenchement de l'alarme.
iv Valider en appuyant sur la touche
5 Défi nir la capacité du réservoir :
Manuel d'Installation et d'Utilisation - Boîtiers Interfaces SmartCraft
