Inhaltszusammenfassung für Navman MULTI M100

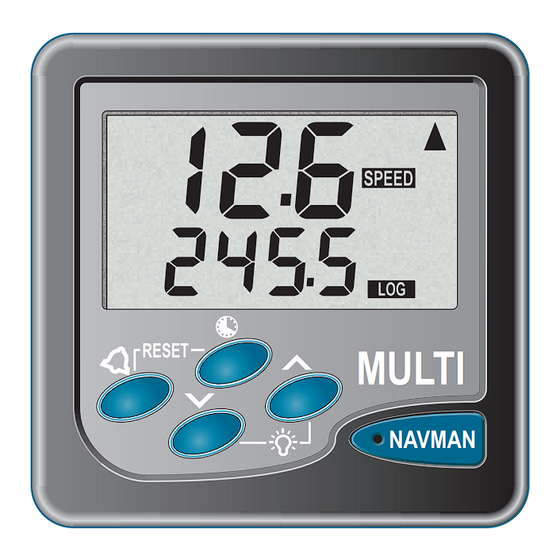

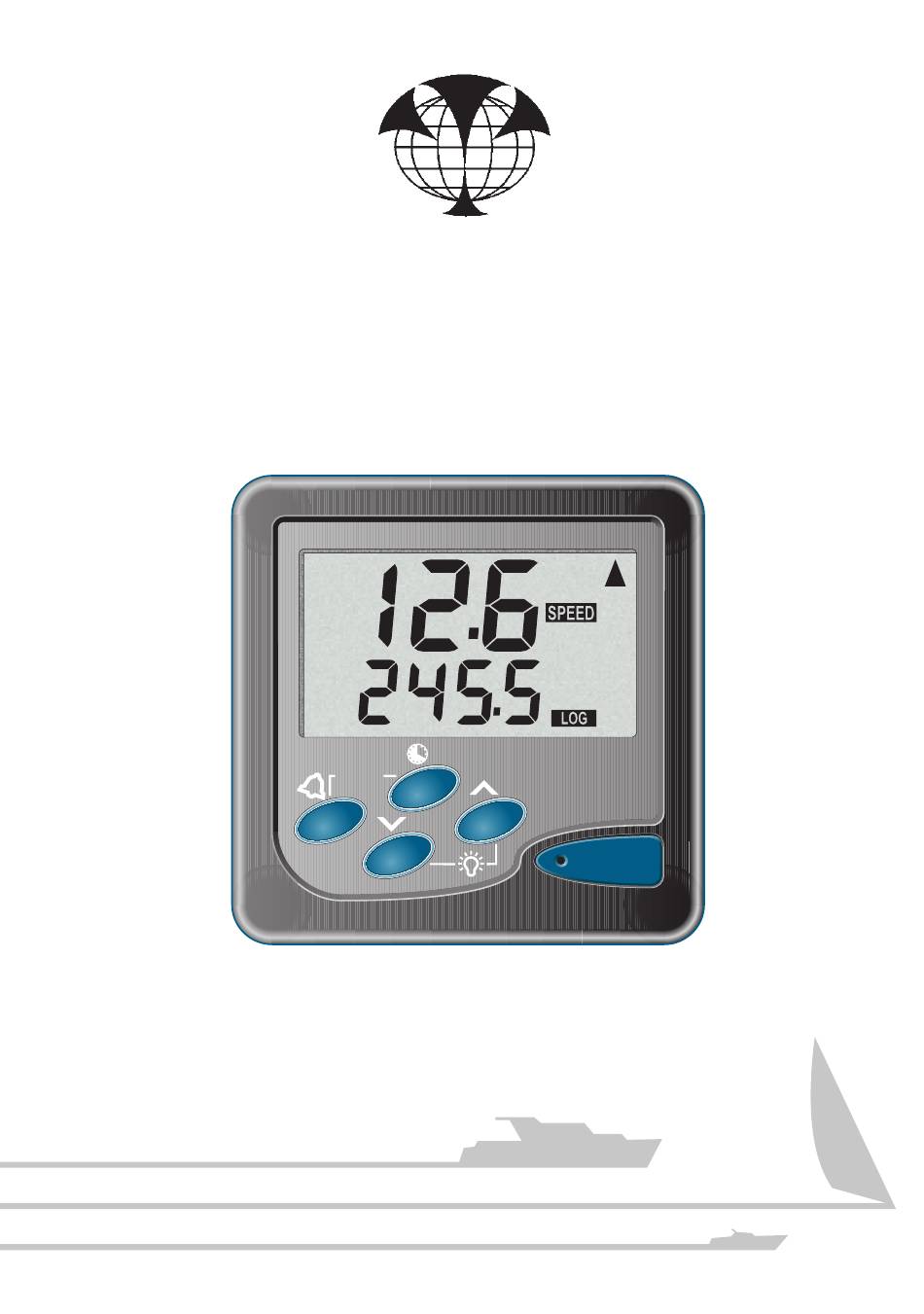

- Seite 1 NAVMAN RESET MULTI NAVMAN...
-
Seite 2: Inhaltsverzeichnis
Fehler-Suchliste ........... . . 40 M100/GER/1D Handbuch NAVMAN M100... -
Seite 3: Spezifikationen
0,0 bis 19,9 und 20 bis 50kn, mph oder kph speichert bis zu 50kn. Nullsetzung über Taste oder durch Ausschalten. Die Anzeige ist Wassertemperatur hintergrundbeleuchtet Trendanzeige DEPTH Fahrt und Tiefe SPEED Multifunktions- SPEED Anzeige Alarm DEPTH TOTAL Indikator Trendanzeige Fahrt und Tiefe MULTI RESET Handbuch NAVMAN M100... -
Seite 4: Einbau
Einbau Einbau-Ort Montage Das NAVMAN-MULTI ist für Innen- wie auch für Die Montagefläche muß einwandfrei eben sein. Außenmontage geeignet. Folgendes muß für Mit der Schablone die Bohrungsmitte festlegen. den Einbauort sichergestellt sein: • Eine kreisförmige Öffnung mit einem • Mindestabstand zum Kompaß - 300mm Durchmesser von32mm bohren •... -
Seite 5: Kabelverbindungen
NMEA ausgang Koax Stecker + Kupplg Log- und Lot-Geber Mehrfach-Instrumentierung Das NAVMAN MULTI läßt sich als separates Instrument wie auch parallel zu anderen Instrumenten der 100er Serie, sowie auch zu Fremdfabrikaten verwenden, wenn entspr. NMEA 0183-Daten akzeptiert werden. Handbuch NAVMAN M100... -
Seite 6: Bedienung
Die Funktionen der oberen Zeile werden mit der SPEED Taste durchgewählt. FAHRT FAHRT SPEED TEMPERATUR TRIP- DISTANZ TRIP- DISTANZ MITTLERE SPEED FAHRT TEMPERATUR TRIP- DISTANZ GESAMT TOTAL DISTANZ MAXIMALE SPEED FAHRT TEMPERATUR TRIP- DISTANZ DEPTH TIEFE TIEFE DEPTH TRIP- DISTANZ TEMPERATUR TRIP- DISTANZ Handbuch NAVMAN M100... -
Seite 7: Die Tiefenalarme
Sekunden langes Drücken der Taste zwischen den Einheiten gewechselt werden. Die Folge der Tiefeneinheiten ist: Meter, Fuß und dann Faden Mit den Pfeiltasten den erforderlichen Alarm- Tiefenwert einstellen. Zum Abschluß drücken. DEPTH SPEED Handbuch NAVMAN M100... -
Seite 8: Timer Funktionen
Zur Rücksetzung auf Null, die Tasten gleichzeitig drei Sekunden lang drücken, bis Null erscheint. DEPTH 3 sekunden DEPTH WERT ERHÖHEN START DEPTH Die Count-Down Zeit ist jederzeit rücksetzbar. Hierzu die Tasten 3 Sekunden lang gedrückt halten. Es erscheint wieder die Startzeit Handbuch NAVMAN M100... -
Seite 9: Fahrt-Einheiten Wählen
Drücken der Tasten Gesamt-Distanz auf Null gesetzt werden. HINWEIS Simulations Modus Wird die Gesamt-Distanz auf Null gesetzt, erfolgen automatisch parallel eine Das NAVMAN MULTI verfügt über eine Nullsetzung der Trip-Distanz sowie der Simulationsanzeige. gespeicherten Mittelwertanzeige. Zur Aktivierung, im ausgeschalteten Zustand die Taste gedrückt halten und dann... -
Seite 10: Sekundär Funktionen
TEMPERATUR- KALIBRIERUNG 100 (1/100ths) FAHRTAUFLÖSUNG 1/10 ODER 10 (1/10ths) 1/100 EINHEITEN AUSGANG ZUR AUSGANG AUS STANDARD-ANZEIGE JEDER FUNKTION Erfolgt 10 Sekunden lang kein Tastenbefehl, schaltet das Gerät automatisch zur Standardanzeige zurück. Durchgeführte Änderungen werden dann nicht gespeichert. Handbuch NAVMAN M100... -
Seite 11: Kalibrierungen
1 können minimale Tiefen bis ca. 50cm Kieltiefe einstellen gemessen werden, jedoch Das NAVMAN MULTI zeigt normalerweise die Wasserturbulenzen stärker stören können. Wassertiefe von der Geberposition aus an. Werkseitig ist der Mittelwert 2 gewählt, der eine Minimummessung von ca. 80cm ermöglicht. Die Es besteht die Möglichkeit, die Anzeige auf die... -
Seite 12: Fahrt Kalibrierung
Distanz Korrekturfaktor Distanzanzeige vom Log Beispiel: Die bekannte Strecke ist 1 Meile lang. Der vom Log gemessene Wert ist 0,8 Meilen Das ergibt einen Korrekturfaktor von 1,25. Mit diesem Wert muß dann die Fahrtanzeige multipliziert werden. Handbuch NAVMAN M100... -
Seite 13: Fehler-Suchliste
4. Entstörfilter vor den Netzeingang am Echolot einfügen. Wandernde Tiefenanzeige bei gestopptem Boot Vermutlich ist der Simulationsmodus aktiviert. Speed-Anzeige ist immer 10 Knoten Vermutlich ist der Simulationsmodus aktiviert. Zum Wechsel, das Gerät ausschalten und bei gedrückter Taste wieder einschalten. Handbuch NAVMAN M100...
