2 Installation

Le système se compose de :
a Un ou deux moteurs essence compatibles
SmartCraft. Les données disponibles
dépendent du type de moteur et des capteurs
installés (voir section 1-1).
b Un boîtier interface SmartCraft 1 ou 2 moteurs.
c Un instrument Navman compatible SmartCraft
tel que le FISH 4380, le FISH 4600 ou le
TRACKFISH 6600.
d Autres instruments Navman et affi cheurs
SmartCraft optionnels.

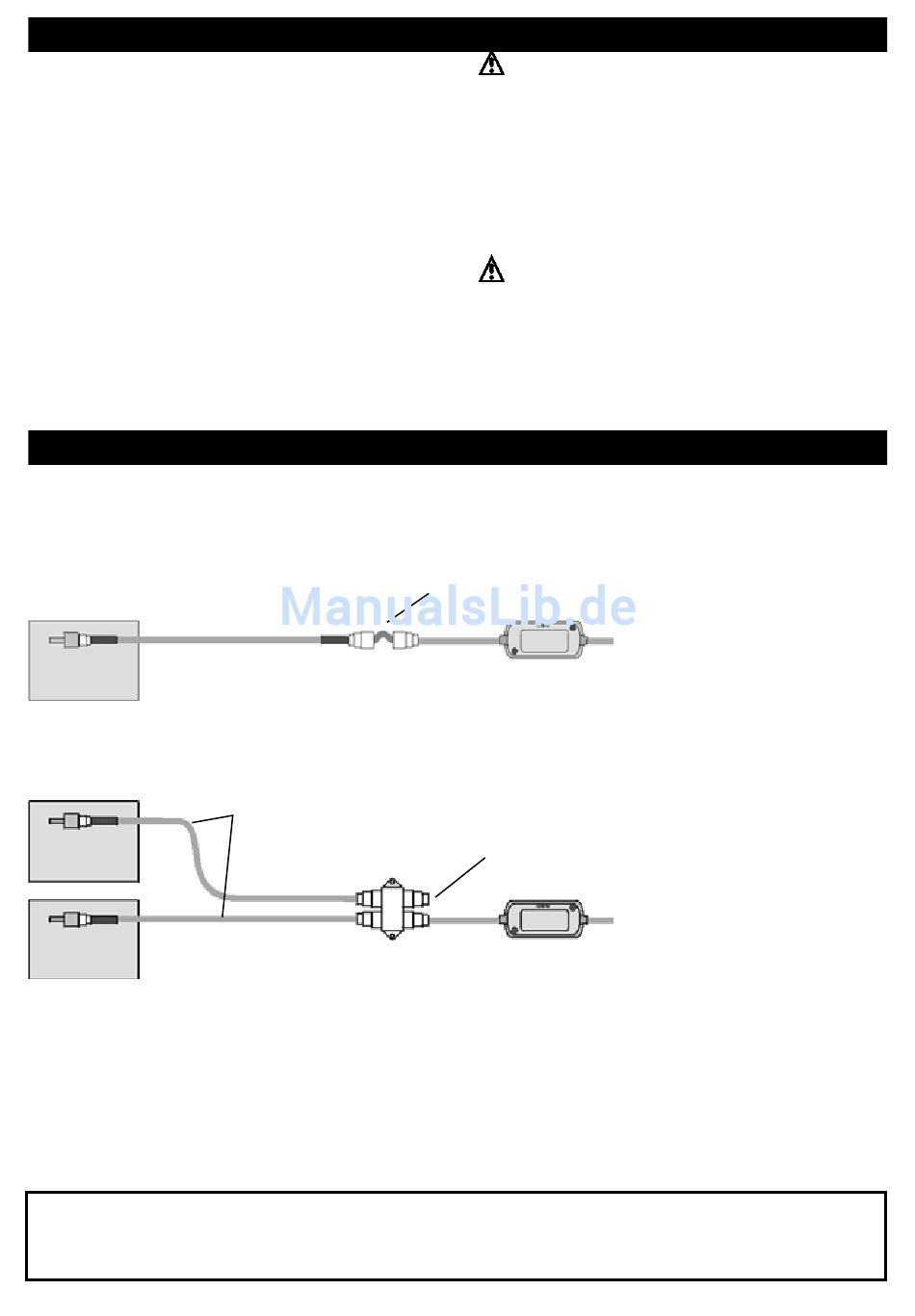

2-1 Connexion du boîtier interface au moteur
Via un câble adaptateur SmartCraft : pour les installations simple motorisation sans affi cheur SmartCraft
optionnel. Nous vous recommandons cependant d'utiliser un boîtier de connexion SmartCraft si vous
prévoyez d'ajouter d'autres éléments au système.
Câble SmartCraft 879982T-x
(x = longueur en pieds)
Moteur
essence
Via un boîtier de connexion SmartCraft : pour les installations double motorisation ou les systèmes
équipés d'affi cheurs SmartCraft optionnels.
Moteur
essence
Moteur
essence
Un système SmartCraft doit comporter deux terminaisons. Le câble SmartCraft 879982T-x est équipé
de deux terminaisons, le câble SmartCraft 879981T-x d'une seule terminaison. Les terminaisons doivent
être placées à chaque extrémité du système SmartCraft. Reportez-vous à l'une des notices SmartCraft
(ex. Wiring for SmartCraft Gauges, réf. Mercury 90-879939) pour plus de détails sur les types et conditions
d'installation, les diff érents modes de terminaison et les accessoires SmartCraft optionnels (câbles, boîtiers
de connexion et terminaisons).
Voir également l'appendice C de cette notice.
Pour utiliser les fonctions SmartCraft, installer le boîtier interface SmartCraft (voir section 2), affi cher
le menu Paramétrage > Système sur l'écran de votre instrument Navman puis activer les fonctions
SmartCraft (voir menu Paramétrage > Système).
8
Câble SmartCraft 879981T-x (x = longueur en
pieds)
Boîtier de connexion
Mercury 878492B-4
NAVMAN
Important : le fonctionnement optimal du
système dépend de la qualité de son installation.
Lisez attentivement cette notice ainsi que les
documents fournis avec les autres éléments
du système avant de procéder au montage.
Préparez ensuite le matériel nécessaire à
l'installation et choisissez l'emplacement des
diff érents éléments et des câbles.
Important : veillez à ce que les trous de
montage ne fragilisent pas la structure du
bateau. En cas de doute, demandez conseil
auprès d'un chantier naval.
Câble adaptateur SmartCraft 892452A01
Boîtier interface 1 moteur
Connecter les affi cheurs SmartCraft optionnels
ou installer une protection de connecteur
SmartCraft 859318T-2.
Boîtier interface 1 ou 2 moteurs
