Troll-Modus
Auswählen, was Troll-Modus steuert:
UpM: Regelt die langsame Drehzahl.
Speed: Regelt die langsame Drehzahl, um
eine bestimmte Boots-Geschwindigkeit zu
halten.
Siehe Abschnitt 4-3, Anmerkungen 1 und 2
Trimm
Trimm-Anzeige einstellen und kalibrieren (siehe
Abschnitt 4-7-2).
Steuerwinkel
Steuerwinkel einstellen und kalibrieren (siehe
Abschnitt 4-7-3).
Speed-Bereich
Speed-Bereich für die analoge Speed-Anzeige
einstellen. Optionen sind Hoch, Mittel und
Niedrig. Bei einem größeren Bereich lässt sich
eine höhere Maximalgeschwindigkeit anzeigen,
die Anzeige ist jedoch komprimierter.
Speed-Typ
Wahl des Speed-Sensors.
Pitot: Pitot-Sensor des Motors.
Paddel: Navman Schaufelrad-Sensor.
Der Pitot ist sehr genau bei hohen Geschwindigkeiten,
jedoch ungenauer bei niedriger Geschwindigkeit.
Der Schaufelradsensor ist genauer bei niedrigen
Geschwindigkeiten. Für die Troll-Funktion, Speed-
Typ auf 'Paddel' setzen.
Pitottyp
Taste drücken, 100 psi oder 200psi
wählen, damit der im Boot installierte Pitottyp
ensprechend passt.
4-7-1 Tank-Kalibrierungen
Sind an den Tanks Niveau-Geber vorhanden, Tank-
Typ und Alarm-Werte eingeben und eventuell
kalibrieren:
1 drücken bis das Setupmenü
angezeigt wird, dann SmartCraft und
Tanks wählen..
100

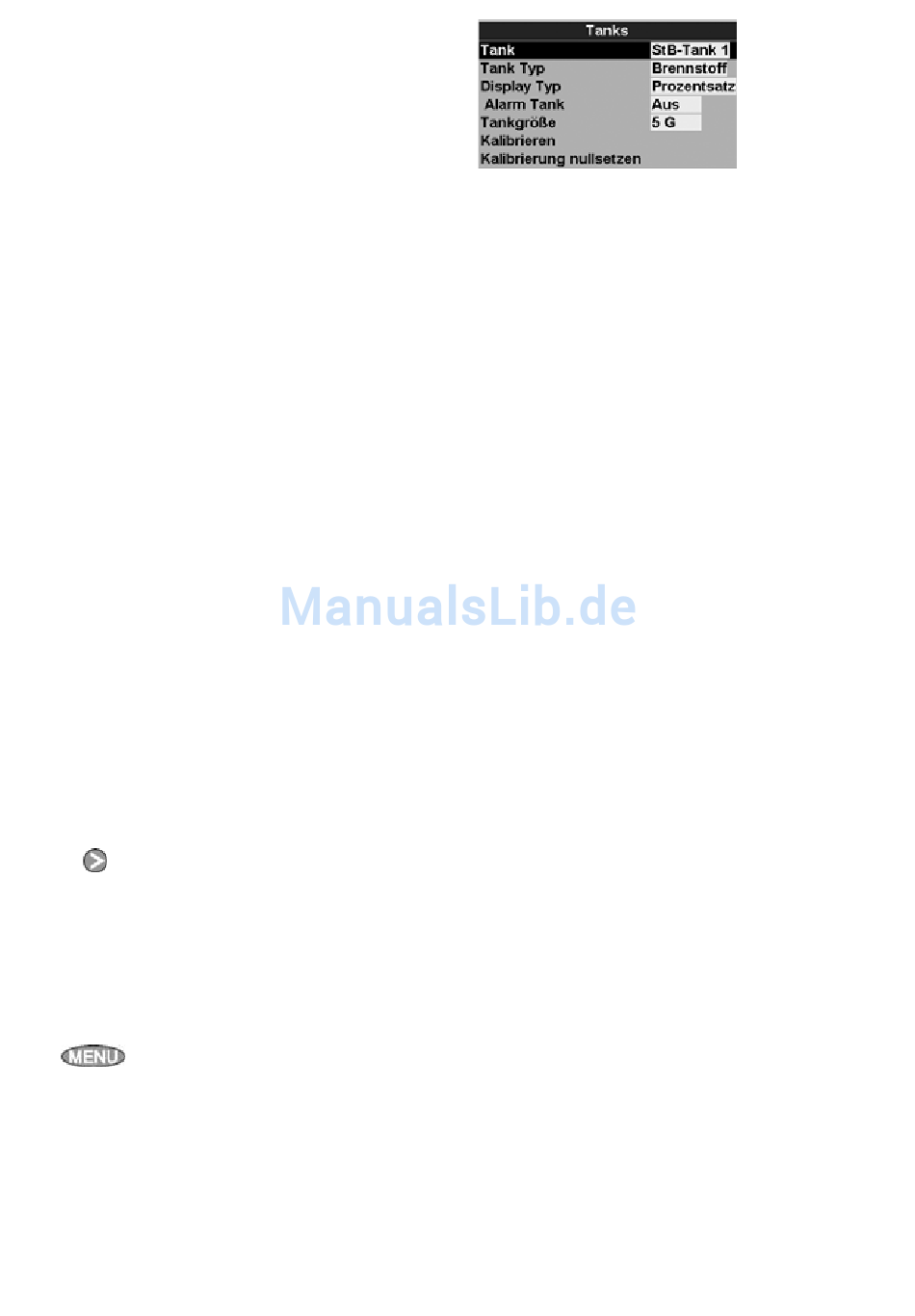

2 Im Menu Tank, den einzustellenden Tank
anwählen und entsprechende Einstellungen
und Kalibrierungen durchführen.
Anm:
Als Tankgröße erscheint der Wert mit der im
Navman-Instrument gewählten Maßeinheit. Soll
das Maß geändert werden, geschieht dies im Setup-
Menu Einheiten vom Navman-Instrument.
Für jeden Tankbehälter sind folgende Optionen
vorhanden:
Tank-Typ
Tanktyp wählen (unbenutzt, Brennstoff , Wasser, Öl
oder Abwasser)
Anzeige-Form
Der Messwert des Sensors entspricht der Sensor-
Höhe als Prozentwert der gesamten Tankhöhe.
Sind die Seitenwände des Behälters nicht senkrecht
oder gerade oder sind der Deckel und Boden des
Behälters nicht eben, dann entsprechen die Daten
des Füllstandsensors nicht dem Behältervolumen;
zum Beispiel wenn der Sensor 50 % anzeigt, ist der
Behälter nicht zu 50 % gefüllt.
In der Menu-Option Display-Typ sind folgende
Messwert-Arten wählbar:
Prozentwert: Die Daten des
Füllstandsensors werden in Prozent
ausgewiesen. Die Montagehöhe des
Füllstandsensors ist der voreingestellte
Wert. Ist der Tankbehälter kalibriert, wird der
kalibrierte Prozentwert angezeigt.
Volumen: Ein aus der Sensorhöhe
berechnetes Volumen wird angezeigt. Der
voreingestellte Wert ist ein linearer Kalkula-
tionswert, zum Beispiel, wenn der Tank-
behälter 500 G fasst und der Sensor zeigt
50 % Füllmenge an, wäre der vorhandene
Inhalt 250 G. Dies ist dann richtig, wenn die
Seitenwände des Tankbehälters senkrecht
und gerade und Tankdeckel und -Boden
waagerecht verlaufen. Ist dies nicht der Fall,
