4. Innerbetrieblicher Transport

Bevor Arbeiten am Schaltgerät durchgeführt
werden ist zu überprüfen, ob der Federspeicher
entspannt ist und sich das Gerät in geöffneter
Schaltstellung befindet.

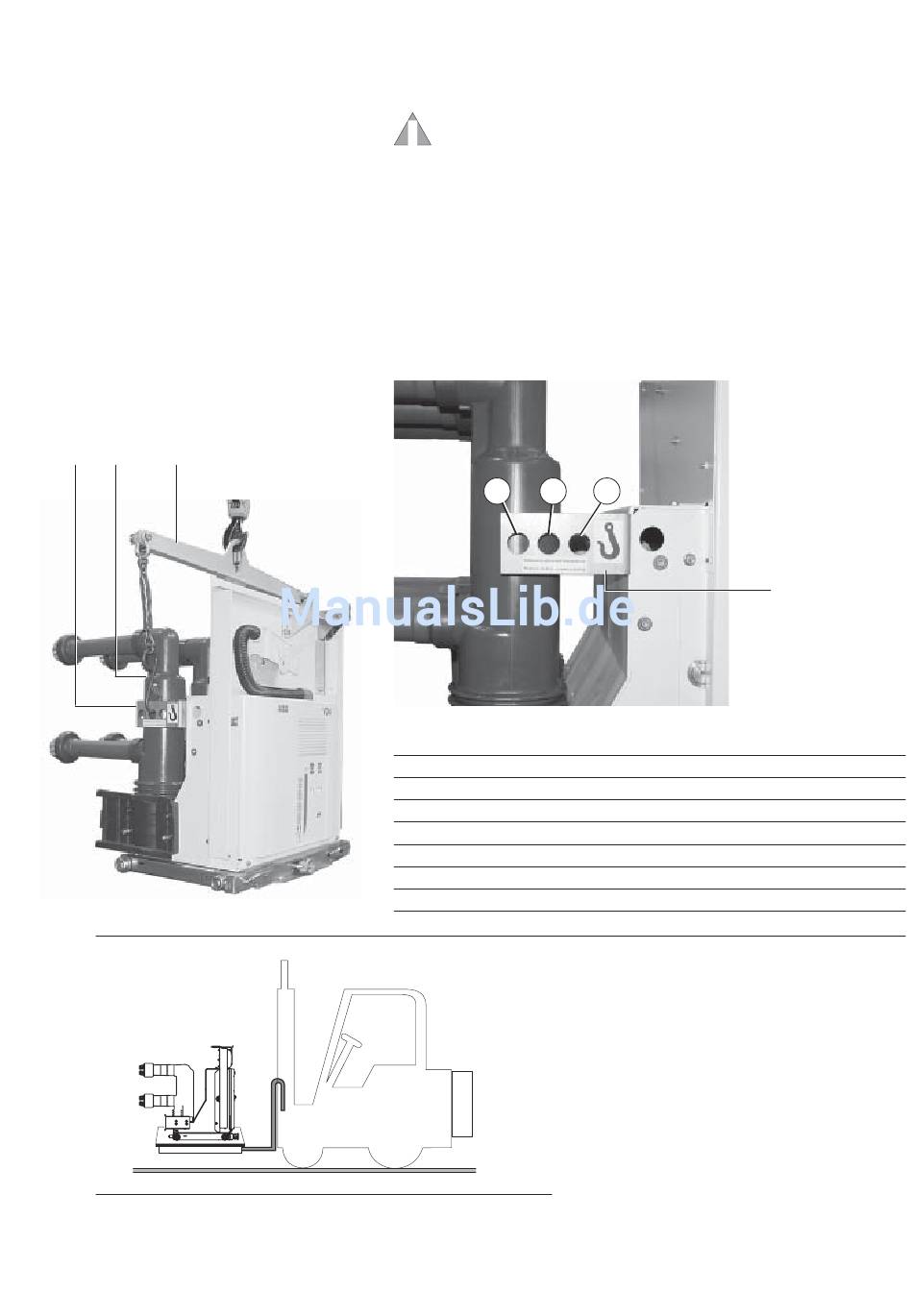

Zum Anheben und Bewegen des Schalters ist
folgendermaßen vorzugehen (Abb. 2):
– Verwenden Sie ein geeignetes Hebewerkzeug
(1) (nicht im Lieferumfang enthalten), das mit
Sicherheitshaken (2) versehen ist;
– legen Sie die Haken (2) in die Halterungen (3)
ein, die am Rahmen des Schalters befestigt
sind, und heben Sie den Schalter an. Bringen
Sie die Haken (2) in die Löcher der Halterung
(3) entsprechend des Schaltgerätetyps an
(siehe Tabelle);
– nach Beendigung der Arbeit und auf jeden Fall
vor der Inbetriebnahme des Schalters ist das
Hebewerkzeug zu lösen und die Halterungen
(3) vom Rahmen abzubauen.
3 2 1
Abb. 2
Abb. 3
Während des innerbetrieblichen Transports ist
besonders darauf zu achten, dass die Isolierun-
gen und die Anschlüsse des Schaltgeräts nicht
belastet oder beschädigt werden.
Beim Transport der Schaltgeräte dür-
!
fen keine Hebevorrichtungen direkt
unter dem Gerät angebracht werden.
Sollte es notwendig sein, diese Hebe-
technik einzusetzen, ist der Schalter
auf eine Palette oder auf eine robuste
Unterlage (siehe Abb. 3) zu setzen. Es
wird auf jeden Fall empfohlen, das
Gerät unter Verwendung der Halte-
rungen (3) anzuheben.
C B
Ausführung Polmittenabstand
für Festeinbau 150-210 mm
für Festeinbau 275 mm
für Festeinbau 210 mm
auf Schubvorrichtung 150 mm
auf Schubvorrichtung 210 mm
auf Schubvorrichtung 275 mm
auf Schubvorrichtung 275 mm
auf Schubvorrichtung 210 mm
A
3
Bemessungs-Strom
bis 1250 A
von 1600 bis 2500 A
von 1600 bis 2000 A
bis 1250 A
von 1600 bis 2500 A
bis 1250 A
von 1600 bis 2500 A
bis 1250 A
Loch
A
A
A
A
B
B
C
C
