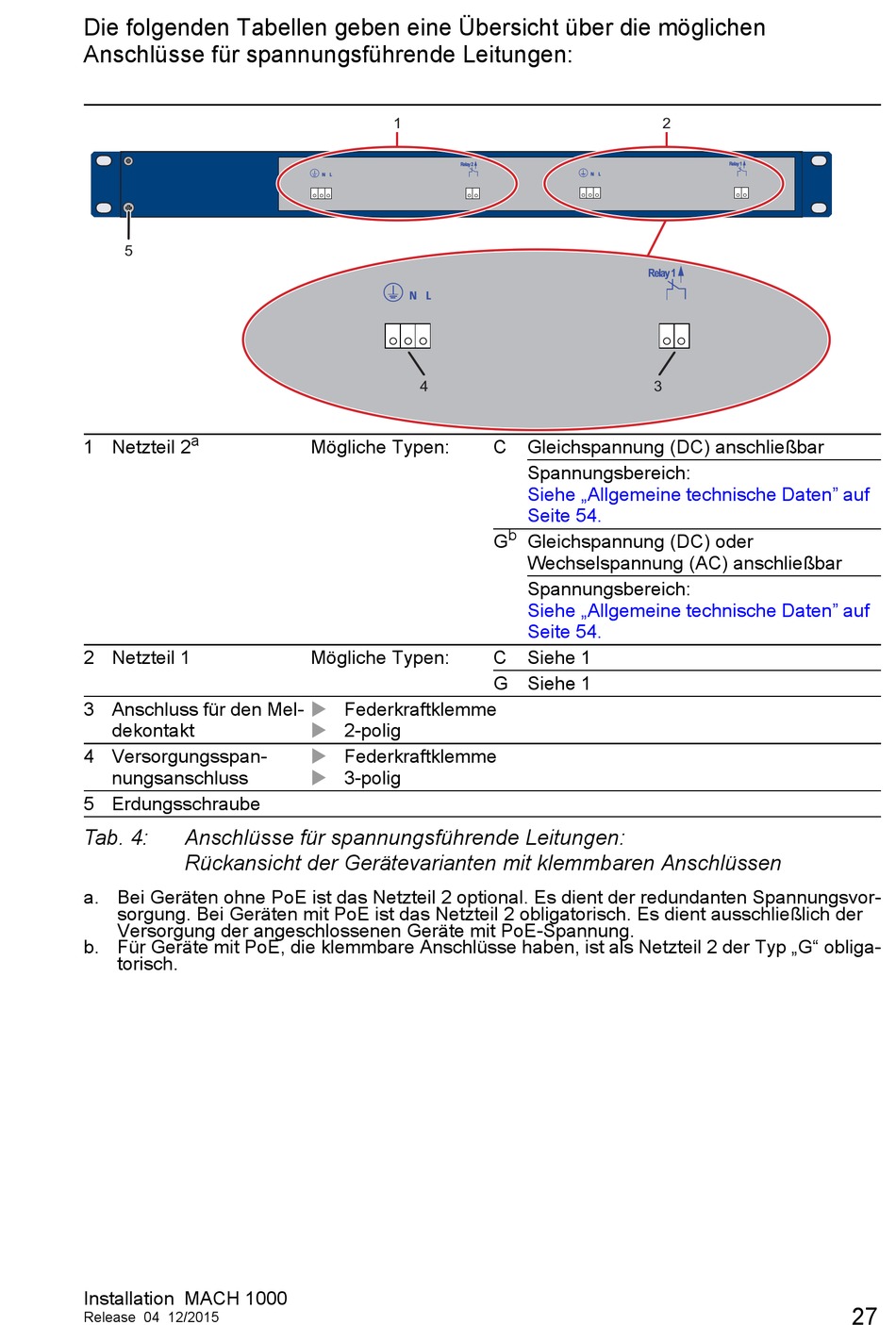

Die folgenden Tabellen geben eine Übersicht über die möglichen
Anschlüsse für spannungsführende Leitungen:
5
a
1 Netzteil 2
2 Netzteil 1
3 Anschluss für den Mel-
dekontakt
4 Versorgungsspan-
nungsanschluss
5 Erdungsschraube
Tab. 4: Anschlüsse für spannungsführende Leitungen:
Rückansicht der Gerätevarianten mit klemmbaren Anschlüssen
a. Bei Geräten ohne PoE ist das Netzteil 2 optional. Es dient der redundanten Spannungsvor-
sorgung. Bei Geräten mit PoE ist das Netzteil 2 obligatorisch. Es dient ausschließlich der
Versorgung der angeschlossenen Geräte mit PoE-Spannung.
b. Für Geräte mit PoE, die klemmbare Anschlüsse haben, ist als Netzteil 2 der Typ „G" obliga-
torisch.
Installation MACH 1000
Release 04 12/2015
1
Relay 2
N L
1 2 3 4 5
N L
1 2 3
4
Mögliche Typen:
Mögliche Typen:

Federkraftklemme
 2-polig

Federkraftklemme
 3-polig
2
N L
1 2 3
Relay 1
3
C Gleichspannung (DC) anschließbar
Spannungsbereich:
Siehe „Allgemeine technische Daten" auf
Seite 54.
b
G Gleichspannung (DC) oder
Wechselspannung (AC) anschließbar
Spannungsbereich:
Siehe „Allgemeine technische Daten" auf
Seite 54.
C Siehe 1
G Siehe 1
Relay 1
4 5
4 5
