Hirschmann MACH 1020 Anwenderhandbuch Seite 62

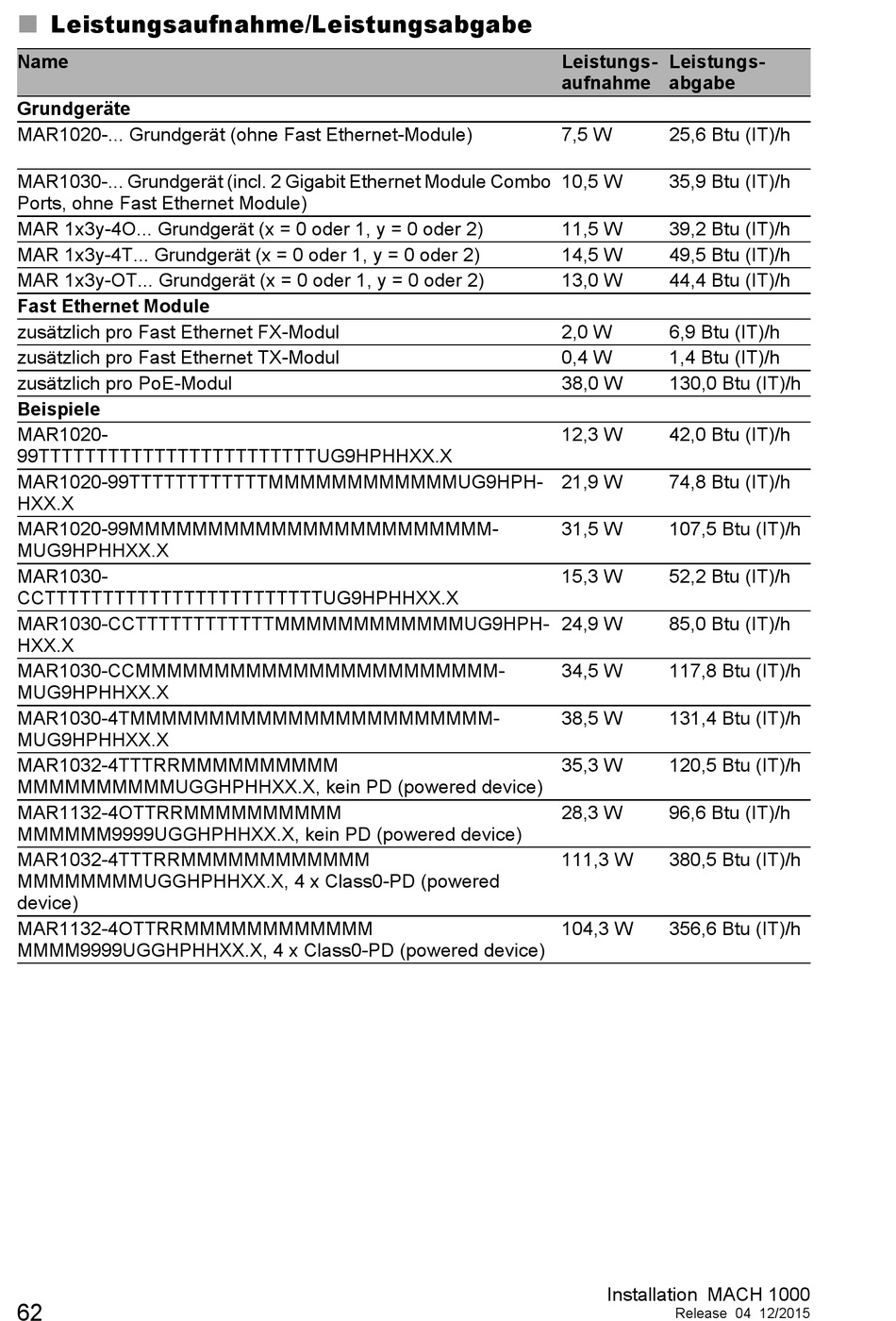

Leistungsaufnahme/Leistungsabgabe

Name
Grundgeräte
MAR1020-... Grundgerät (ohne Fast Ethernet-Module)
MAR1030-... Grundgerät (incl. 2 Gigabit Ethernet Module Combo
Ports, ohne Fast Ethernet Module)
MAR 1x3y-4O... Grundgerät (x = 0 oder 1, y = 0 oder 2)
MAR 1x3y-4T... Grundgerät (x = 0 oder 1, y = 0 oder 2)
MAR 1x3y-OT... Grundgerät (x = 0 oder 1, y = 0 oder 2)
Fast Ethernet Module
zusätzlich pro Fast Ethernet FX-Modul
zusätzlich pro Fast Ethernet TX-Modul
zusätzlich pro PoE-Modul
Beispiele
MAR1020-
99TTTTTTTTTTTTTTTTTTTTTTTTUG9HPHHXX.X
MAR1020-99TTTTTTTTTTTTMMMMMMMMMMMMUG9HPH-
HXX.X
MAR1020-99MMMMMMMMMMMMMMMMMMMMMMM-
MUG9HPHHXX.X
MAR1030-
CCTTTTTTTTTTTTTTTTTTTTTTTTUG9HPHHXX.X
MAR1030-CCTTTTTTTTTTTTMMMMMMMMMMMMUG9HPH-
HXX.X
MAR1030-CCMMMMMMMMMMMMMMMMMMMMMMM-
MUG9HPHHXX.X
MAR1030-4TMMMMMMMMMMMMMMMMMMMMMMM-
MUG9HPHHXX.X
MAR1032-4TTTRRMMMMMMMMMM
MMMMMMMMMMUGGHPHHXX.X, kein PD (powered device)
MAR1132-4OTTRRMMMMMMMMMM
MMMMMM9999UGGHPHHXX.X, kein PD (powered device)
MAR1032-4TTTRRMMMMMMMMMMMM
MMMMMMMMUGGHPHHXX.X, 4 x Class0-PD (powered
device)
MAR1132-4OTTRRMMMMMMMMMMMM
MMMM9999UGGHPHHXX.X, 4 x Class0-PD (powered device)
62
Leistungs- Leistungs-
aufnahme abgabe
7,5 W 25,6 Btu (IT)/h
10,5 W 35,9 Btu (IT)/h
11,5 W 39,2 Btu (IT)/h
14,5 W 49,5 Btu (IT)/h
13,0 W 44,4 Btu (IT)/h
2,0 W 6,9 Btu (IT)/h
0,4 W 1,4 Btu (IT)/h
38,0 W 130,0 Btu (IT)/h
12,3 W 42,0 Btu (IT)/h
21,9 W 74,8 Btu (IT)/h
31,5 W 107,5 Btu (IT)/h
15,3 W 52,2 Btu (IT)/h
24,9 W 85,0 Btu (IT)/h
34,5 W 117,8 Btu (IT)/h
38,5 W 131,4 Btu (IT)/h
35,3 W 120,5 Btu (IT)/h
28,3 W 96,6 Btu (IT)/h
111,3 W 380,5 Btu (IT)/h
104,3 W 356,6 Btu (IT)/h
Installation MACH 1000
Release 04 12/2015
