Zweistufiger
Druckminderer
Haupthahn
Absperrventil
Gashaupt-
versorgung

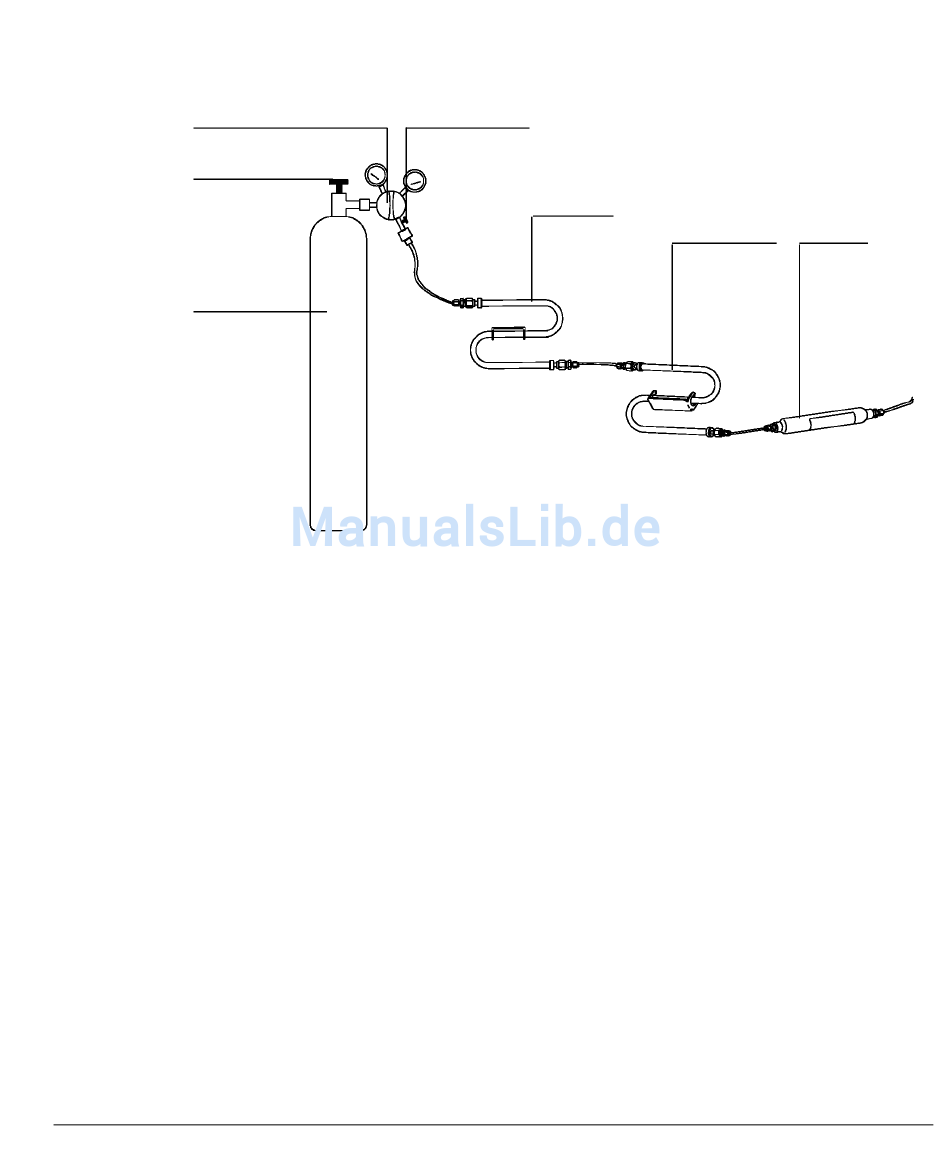

Abbildung 2.
Allgemeines Anschlußdiagramm
•
Setzen Sie möglichst nur zweistufige Druckminderer ein, um
Druckpulsationen zu verhindern. Hochwertige Druckminderer mit
Edelstahlmembran sind besonders geeignet.
•
Absperrventile auf der Niederdruckseite eines zweistufigen Druckminderers
an einer Gasflasche sind nicht unbedingt erforderlich aber sehr nützlich.
Achten Sie darauf, daß die Ventile Membranen aus Edelstahl besitzen.
•
FID-, FPD- und NPD-Detektoren benötigen eine unabhängige
Gasversorgung, weil der Detektorbetrieb durch Druckfluktuationen in einer
Gasleitung, an die auch andere Geräte angeschlossen sind, beeinträchtigt
wird.
•
Fluß- und Druckregler benötigen für eine ordnungsgemäße Funktionsweise
eine Druckdifferenz zwischen Eingangs- und Ausgangsseite von mindestens
10 psi (138 kPa). Der Versorgungsdruck muß stets hoch genug sein, um dies
zu gewährleisten.
•
Bringen Sie die Druckregler für die Zusatzkanäle direkt vor der
Einlaßverschraubung am GC an. Dies gewährleistet, daß der
Versorgungsdruck am Gerät und nicht an der Druckgasflasche gemessen
wird; der Leitungsvordruck kann bei Benutzung von Rohrleitungen, die sehr
lang sind bzw. einen geringen Querschnitt besitzen, erheblich höher liegen.
Absperrventil
Feuchtigkeits-
Filter
Vorbereitende Arbeiten
Anschließen der Betriebsgase
Kohlenwasser-
Sauerstoff-
stoff-Filter
Filter
15
