Toro 03427TE Bedienungsanleitung Seite 23

EINFETTEN VON LAGERUNGEN UND
BÜCHSEN (Bilder 20–26)
Die Schmiernippel der Zugmaschine und Schnittwerke
müssen regelmäßig mit Nr. 2 Allzweckschmierfett auf
Lithiumbasis eingefettet werden. Bei Einsatz der
Maschine unter normalen Bedingungen sind Lager und
Büchsen alle 50 Betriebsstunden einzufetten. Bei
Einsatz unter extrem staubigen und schmutzigen
Bedingungen müssen Lager und Büchsen täglich
eingefettet werden. Bei besonders schmutzigen und
staubigen Umständen kann Schmutz in die Lager und
Büchsen eindringen, was schnelleren Verschleiß dieser
Teile zur Folge hat.
Die Lagerungen und Büchsen der Zugmaschine, die
einzufetten sind, umfassen die folgenden:
Lenksäule (Bild 20), Lenkübersetzung (2) (Unter der
Blende unter dem Lenkbogen), Lenkwelle (2) (Bild 21),
Hubarme (3) (Bild 22), Zylindergelenk—Hub hinten
(Bild 24), Fahrpedalgelenk (Bild 25).

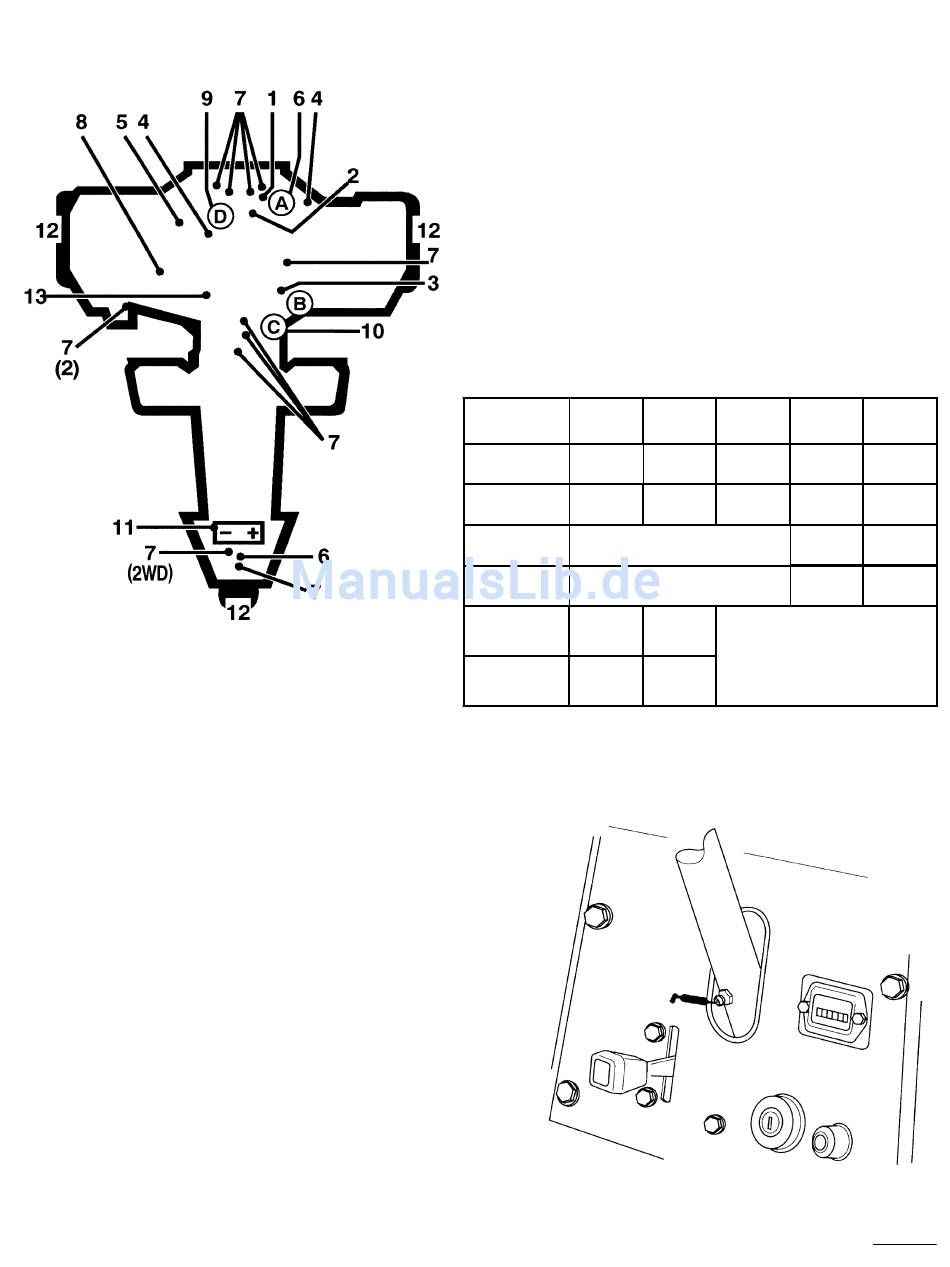

Übersicht
1. Motorölstand
2. Motorölablaßschraube (17 mm Nuß)
3. Hydraulikölstand—Mitte des Sichtglases
4. Treibriemen (Ventilator/Wasserpumpe,
Hydraulikölpumpe)
5. Kühlmittelstand
6. Kraftstoff—nur Diesel
7. Schmierstellen
8. Kühlergitter
9. Luftfilter
10. Wasserabscheider/Kraftstoffilter
11. Batterie
12. Reifendruck:
(0,8–1,1 bar) vorne
(0,6–0,7 bar) hinten
13. Sicherungen
Kraftstoff Füllmenge Ölwechsel
SAE
Motoröl
10W30 CD
Hydrauliköl Mobil 424
Kraftstofffilter
Luftfilter
Alle 50 Stunden reinigen
Nr. 2
Kraftstoff
Diesel
50/50
Kühlmittel
Ethylglykol
Wasser
Die Schlitze in der Zylinderstütze sind gleichfalls
einzufetten (Bild 26).
Filter-
wechsel
100
3,0 l 50 Stunden
Stunden
400 200
12,5 l
Stunden Stunden
200
Stunden
200
Stunden
24,5 l
Alle 2 Jahre ablassen und
durchspülen
4,7 l
Bild 20
Filter
Bestellnr.
85-4930
54-0110
Perkins
130366040
93-2195
23
